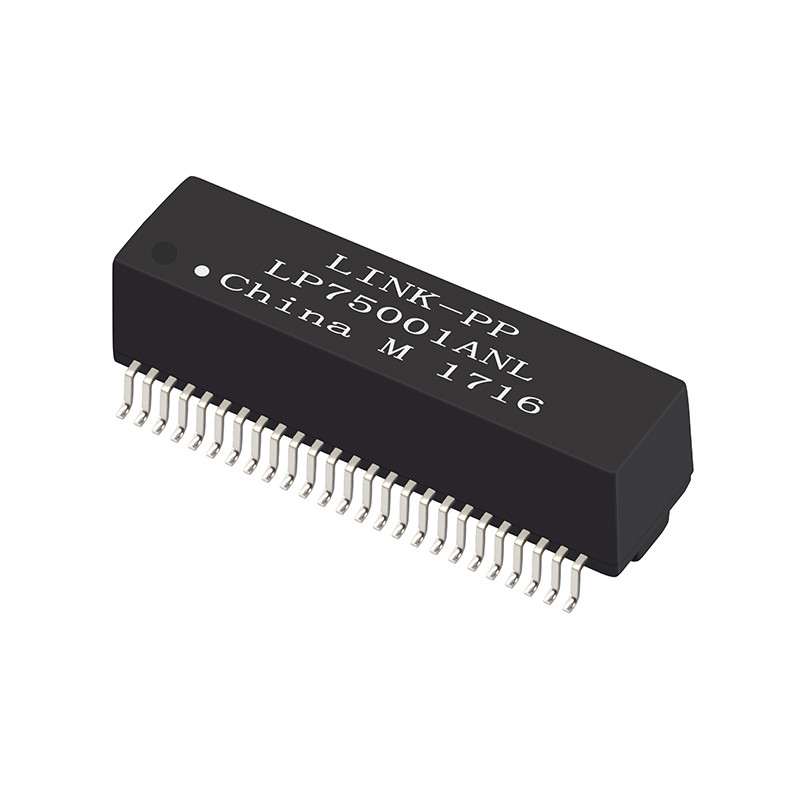

2.5G BASE-T módulos de transformadores Ethernet de doble puerto LP75001ANL

Modulo de transformador LP75001ANL Resumen general:

El LP75001ANL es un módulo de transformador Ethernet de doble puerto diseñado para soportar velocidades de datos 2.5G BASE-T. Cumple completamente con los estándares IEEE 802.3 y viene en un paquete de montaje superficial,lo que lo hace ideal para los sistemas de red modernos, incluidas las configuraciones de LAN en placa base (LOM), hubs, switches y más.

Características clave:

1. Soporta 2.5G BASE-T con alta velocidad de datos.
2. El módulo LAN Transformer está equipado con una configuración de doble puerto.
3. Cuenta con una construcción de marco abierto con dimensiones de 1.1 pulgadas (L) x 0.441 pulgadas (W) x 0.338 pulgadas (H).
4. -40°C a +85°C Temperatura de funcionamiento general.
5. Ofrece un voltaje de aislamiento de 1500VrmsHigh que proporciona un excelente aislamiento eléctrico y seguridad.
6. El LP75001ANL es compatible con RoHS y REACH.
7. Certificación UL (número de expediente E484635), que garantiza el cumplimiento de altos estándares de seguridad y calidad.

Especificaciones eléctricas @25°C:

• Ratio de vueltas (primario)): 1CT:1CT ± 5%
• Inductancia (OCL): 160μH Min @ 100KHz, 100mV
• Pérdida de inserción: -1,2 dB máximo (1-125MHz)
• Pérdida de retorno: -18 dB Min (1-40 MHz), -12 dB Min (40-80 MHz), -10 dB Min (125 MHz)
• Transcurso de audio: -40 dB Min (30 MHz), -35 dB Min (60 MHz), -30 dB Min (80 MHz)
• Rechazo del modo común: -35 dB Min (30 MHz), -30 dB Min (100 MHz), -25 dB Min (125 MHz)

Aplicaciones:

• Equipo de red: Ideal para su uso en switches, routers y otro hardware de red.
• Sistemas industriales y comerciales: Apto para sistemas de automatización, sistemas de seguridad y otras aplicaciones industriales.
• Entornos SOHO (Pequeña Oficina/Oficina del Hogar): Perfecto para dispositivos como módems ADSL y otras infraestructuras de red a pequeña escala.
• Sistemas integrados: Puede integrarse en diversas aplicaciones integradas para una conectividad de red fiable.

Detalles del envase:

• Paquete: Cintas y bobinas
• Cuadro de calidad: 350 piezas por carrete
• Tamaño de la caja: 37cm x 37cm x 25cm
• Cantidad por cartón: 1400 piezas
• Peso bruto por cartón: 7 kg
• Peso neto por pieza: 0,005 kg
