Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: HC-027
Pago y términos de envío
Cantidad de orden mínima: 1400 piezas
Precio: $0.06-$1.5
Detalles de empaquetado: Cintas y bobinas: 1400 piezas / bobina, 7000 piezas / cartón
Tiempo de entrega: Alrededor de 1-2 semanas
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 6KK/mes
Número de la parte: |
HC-027 |
Número de puerto: |
Puerto único |
No hay pines.: |
12 |
Tasa de datos: |
10/100Base-T |
Paquete mecánico: |
El SMD |
Temperatura de funcionamiento: |
0°C a 80°C |
Duración: |
8.4m m |
Ancho: |
9.47 mm |
Alturas: |
2.2 mm |
Echada del Pin: |
1.27m m |
Número de la parte: |
HC-027 |
Número de puerto: |
Puerto único |
No hay pines.: |
12 |
Tasa de datos: |
10/100Base-T |
Paquete mecánico: |
El SMD |
Temperatura de funcionamiento: |
0°C a 80°C |
Duración: |
8.4m m |
Ancho: |
9.47 mm |
Alturas: |
2.2 mm |
Echada del Pin: |
1.27m m |

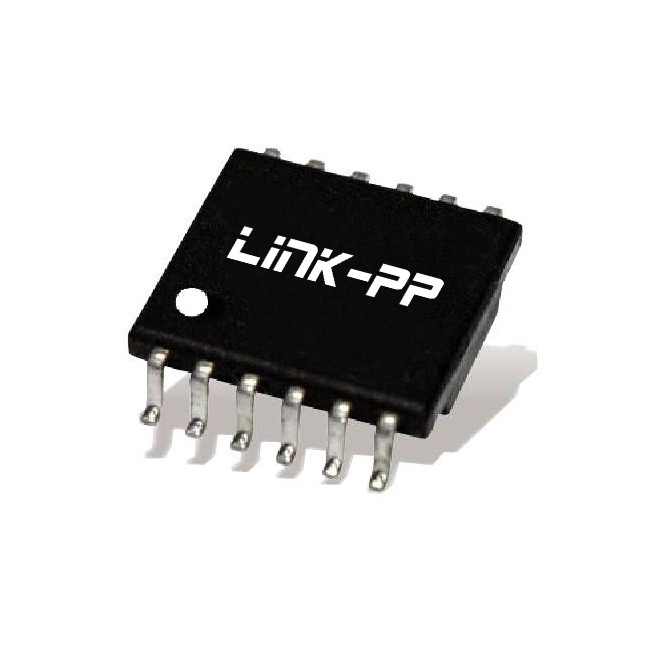

1Transformador Ethernet de alto rendimiento diseñado para aplicaciones 10/100Base-T.
2El HC-027 es totalmente compatible con RoHS, asegurando que esté libre de materiales peligrosos.
3El transformador no contiene materiales prohibidos por la SS-00259.
4. RoHS máxima de soldadura de 260 °C durante 3 ~ 5 segundos.
5Diseñado para satisfacer los requisitos de soldadura por reflujo infrarrojo (IR), garantizando la durabilidad y fiabilidad durante la fabricación.
6Cumple con las especificaciones IEEE 802.3, garantizando un rendimiento estable en aplicaciones de red.
7Su tamaño compacto y su diseño robusto lo hacen adecuado para diversos sistemas de redes industriales y comerciales modernos.
|
El tipo |
Impedancia de paso bajo de equilibrio de 100Ω |
|
Ratio de vueltas ((± 5%) |
TX/RX = 1CT:1CT |
|
Pérdida de inserción |
-1,1 dB MIN @ 0,1 ~ 125 MHz |
|
Pérdida de retorno |
-16 dB MIN @ 1 ~ 40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz |
|
Proporción de rechazo del modo común |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
Habla en cruz |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz
|
|
OCL |
Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
|
Cw/w |
25 pF máximo. ((100KHz,100mV) |
|
El DCR |
El número de código de identificación de la unidad de control de seguridad (PIN). 7 a 8 y 11 a 12 PIN: 1,5 Ω máximo. |
| CASE Clasificación de la superficie de los pines | Sn espesor 5 μm min. |
|
Prueba de hipo |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero. |
| Temperatura de funcionamiento | Entre 0°C y +80°C |
| El MSL | 2 |
HC-027 Clasificación Perfiles de reflujo:
| Característica del perfil | Recolección libre de plomo | |
| Tasa media de incremento (de TL a TP) | 3°C / segundo máximo. | |
| Precalentamiento La temperatura mínima es de: La temperatura máxima. Tiempo (min a máximo) (t) |
150 °C 200 °C 60 a 180 segundos |
|
| Ts max. hasta TL Tasa de incremento |
3°C / segundo máximo. | |
| Tiempo mantenido por encima La temperatura (TL) Tiempo (tL) |
217 °C 60 a 150 segundos |
|
| Temperatura máxima (Tp) Tiempo dentro de los 5 °C de la temperatura máxima real. |
260 +0 / -5 °C 3 a 5 segundos |
250 +0 / -5 °C 20 a 40 segundos |
| Rampada hacia abajo | 6°C / segundo máximo. | |
| Tiempo de 25 °C a la temperatura máxima | 8 minutos como mucho. | |
