Se trata de un conector RJ45 con 10/100 Base-TX magnético.

100Base-Filter 1x2 Tab-Down Jack 62F-1201YGD2NL

En el caso de los dispositivos de alta velocidad, se utilizará un dispositivo de alta velocidad.

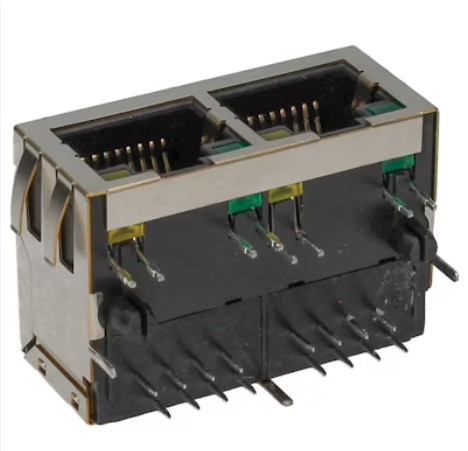

El 62F-1201YGD2NL es un conector RJ45 de alto rendimiento con un conector 1x2 con componentes magnéticos Base-TX integrados.Este conector femenino está diseñado para la tecnología de agujero a través (THT) y proporciona conexiones confiables y robustas para diversas aplicaciones de red.

Características:

Las especificaciones del conector 1X2 RJ45:

1.Características físicas:

• Alineación: 90°
• Tipo de conexión: PCB THT (tecnología de agujero)
• Protección: Sí
• Tipo de bloqueo: cerradura de cerradura
• Altura: 13,6 mm
• Categoría de red: CAT 5
• Número de puertos: 2
• Número de posiciones/contactos: 8P8C
• LED: verde a la izquierda, amarillo a la derecha
• Revestimiento de contacto: 6 micro pulgadas de oro en el área de contacto
• Material de la carcasa: termoplástico UL94V-0
• Material de contacto/escudo: aleación de cobre
• El material utilizado para la fabricación de las piezas de acero es el acero.

2.Especificaciones eléctricas (a 25 °C):

• Se puede utilizar el método de medición de la concentración de la concentración de CO2 en el agua.
• Inductancia (100KHz/0,1V @ 8mA): 350μH MIN
• Pérdida de inserción (dB TYP): -1.2dB (0,3-100MHz)
• Pérdida de retorno (dB TYP):
  • -18 dB (1-10 MHz)
  • -16 dB (30 MHz)
  • -12 dB (60-80MHz)
• Interferencia transversal (dB TYP):
  • -40 dB (1-10 MHz)
  • -35 dB (30-60MHz)
  • -30 dB (60-100 MHz)
• CMR (dB TYP):
  • -30 dB (1-50 MHz)
  • -20 dB (50-130 MHz)
• La velocidad máxima máxima de la corriente es de 1500 Vrms MIN.
• Temperatura de funcionamiento: de 0°C a +70°C
• Cumplimiento de la Directiva RoHS: Sí

62F-1201YGD2NL Mecánica:

Se trata de un sistema de control de las emisiones de gases de efecto invernadero.:

Las notas:

1Este conector admite varias aplicaciones, incluidos SOHO (modems ADSL), LAN-on-Motherboard (LOM), hubs y switches.

2- Cumplimiento de las especificaciones IEEE 802.3.

3Construido con materiales de alta calidad, incluida la carcasa termoplástica UL94V-0, los contactos de aleación de cobre y el revestimiento de escudo de níquel.

4La temperatura recomendada de la punta de soldadura en onda es de 265 °C como máximo durante 5 segundos.
