Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: LPJG0820GENL
Documento: LPJG0820GENL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: Supportive
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4600K.PCS/Month
Número de pieza: |
Se trata de un sistema de control de las emisiones de gases de escape. |
Familia: |
con una capacidad de transmisión superior a 20 W |
Marcas compatibles: |
Legumbres |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
1000BASE-T |
PoE: |
No |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |
Número de pieza: |
Se trata de un sistema de control de las emisiones de gases de escape. |
Familia: |
con una capacidad de transmisión superior a 20 W |
Marcas compatibles: |
Legumbres |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
1000BASE-T |
PoE: |
No |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |

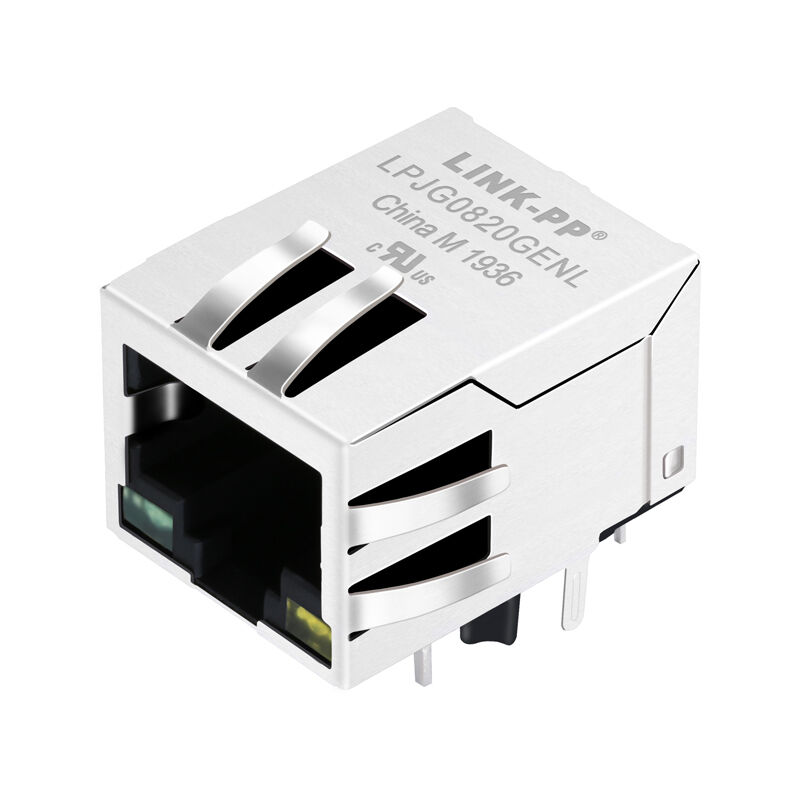

El LPJG0820GENL diseñado por LINK-PP es un conector RJ45 de puerto único (1x1) de alto rendimiento con magnético 1000Base-T integrado. Diseñado para montaje con tecnología de orificio pasante (THT), este conector gigabit presenta una orientación de cierre estándar y pestañas EMI integradas para un blindaje electromagnético superior.
Totalmente compatible con los estándares IEEE 802.3 y las directivas RoHS (2011/65/UE), el LPJG0820GENL proporciona integridad y aislamiento de señal sólidos. Es el componente de red perfecto para equipos SOHO (como módems ADSL), aplicaciones LAN en placa base (LOM), concentradores y conmutadores Ethernet.
En25ºC, el LPJG0820GENL proporciona un rendimiento eléctrico estable para aplicaciones Ethernet 1000Base-T.
| Parámetro | Especificación |
|---|---|
| Relación de giro | 1CT:1CT (±2%) |
| Inductancia de circuito abierto (OCL) | Mín. 350 uH a 100 kHz, 0,1 V, con polarización de CC de 8 mA |
| Pérdida de inserción | -1,0 dB máx. a 1,0–65 MHz |
| Pérdida de devolución |
-20 dB mín. a 1–10 MHz; -16 dB mín. a 10–30 MHz; -12 dB mín. a 30–60 MHz; -10 dB mín. a 60–100 MHz |
| Diafonía |
-40 dB mín. a 1–30 MHz; -35 dB mín. a 30–60 MHz; -30 dB mín. a 60–100 MHz |
| Rechazo de modo común |
-30 dB mín. a 1–50 MHz; -20 dB mín. a 50–150 MHz |
| Hipot | 1500 Vrms mínimo |
| Capacitancia de aislamiento interno | 1000 pF/2 kV |
| Temperatura de funcionamiento | 0°C a 70°C |
El LPJG0820GENL incluye indicadores LED duales para una visibilidad clara del estado:
| Posición del LED | Color | Longitud de onda máxima | Voltaje directo (IF = 20 mA) |
|---|---|---|---|
| LED izquierdo | Verde | 565 nanómetro | 1,8–2,6 V |
| LED derecho | Amarillo | 585 nanómetro | 1,8–2,6 V |
Características LED adicionales:Corriente de fuga inversa:Máx. 10 µA a VR = 5 V
Construido con materiales de calidad industrial para garantizar durabilidad mecánica y confiabilidad del ciclo de acoplamiento a largo plazo.
