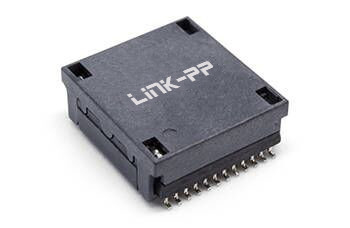

4pr PoE+ HD8004FNL SMT LAN módulo magnético conforme con la normativa ROHS

Características clave de los magnéticos SMT HD8004FNL:

• El estilo de montaje SMT permite el ensamblaje automatizado de PCB, aumentando la eficiencia y precisión de la fabricación.
• Diseño compacto (13,72 mm x 15,24 mm x 5,72 mm) adecuado para dispositivos electrónicos modernos con espacio limitado.
• Están diseñados específicamente para aplicaciones HDBaseT, facilitando la transmisión de video, audio, Ethernet, control y energía de ultra alta definición a través de un solo cable.
• Soporta las altas velocidades de datos requeridas para la tecnología HDBaseT, lo que garantiza una calidad superior de transmisión de señal.
• Diseño de puerto único para una integración racionalizada en dispositivos de red.
• Soporta Power over Ethernet Plus (PoE +), proporcionando energía a través de los cuatro pares del cable Ethernet, lo que admite mayores requisitos de energía de los dispositivos conectados.
• Mantiene una relación de giro de 1: 1, lo que garantiza niveles de voltaje consistentes y una integridad óptima de la señal.
• Rendimiento fiable en un amplio rango de temperaturas ((0°C a +70°C), adecuado para diversas condiciones ambientales.
• Proporciona un alto voltaje de aislamiento de 1500 VAC, lo que garantiza un aislamiento eléctrico seguro y fiable.

Especificaciones eléctricas @25°C:

Aplicación del transformador PoE+ LAN:

1. Equipo de red:Ideal para la integración en switches, routers y otros dispositivos de red donde la conectividad Ethernet robusta y el soporte PoE + son críticos.
2. Las telecomunicaciones:Adecuado para sistemas de telecomunicaciones que requieren una transmisión de datos estable y un suministro de energía eficiente.
3. Sistemas HDBaseT:Perfecto para dispositivos que utilizan la tecnología HDBaseT, lo que permite la transmisión perfecta de vídeo, audio, señales de control y energía de alta definición.
4. Dispositivos de alta potencia:Adecuado para dispositivos que consumen mucha energía, como cámaras IP avanzadas y puntos de acceso inalámbricos de alto rendimiento que requieren una mayor entrega de energía.

HD8004FNL Esquema:
