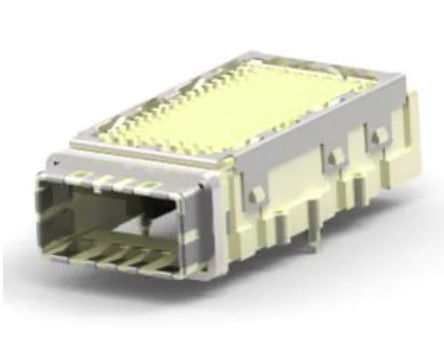

2149157-1 Ensamblaje de receptáculo CXP 125 Gb/s Máx. Con disipador de calor

Descubra el kit 2149157-1 CXP RCPT con disipador de calor, un ensamblaje de receptáculo CXP sellado de 84 posiciones con terminación de orificio pasante de ajuste a presión, velocidad de datos de 125 Gb/s y contención de EMI para aplicaciones de señal de alto rendimiento.

Características clave del ensamblaje de jaula CXP de 125 Gb/s 2149157-1

• Ensamblaje de receptáculo CXP con disipador de calor integrado
• Configuración de 84 posiciones, un solo puerto, 1 x 1
• Soporta velocidades de datos de hasta 125 Gb/s
• Construcción sellada para una protección mejorada
• Contención de EMI con junta elastomérica
• Terminación de ajuste a presión de orificio pasante para una fijación segura a la PCB
• Diseño de perfil estándar con altura de 14,37 mm
• Material de la carcasa con clasificación UL 94V-0
• Embalaje en bandeja para conveniencia de producción

Especificaciones técnicas:

Especificaciones de materiales y mecánicas

• Recubrimiento del producto principal: Estaño sobre níquel
• Material de la jaula: Recubrimiento de estaño sobre níquel
• Material de la carcasa: Polímero de cristal líquido (LCP) con clasificación UL 94V-0
• Línea central (paso): 0,8 mm [0,03 pulg.]
• Grosor recomendado de la PCB: 1,57 mm [0,062 pulg.]
• Aplicación del circuito: Señal

Aplicaciones de jaula CXP 2149157-1:

• Tarjetas controladoras y servidores
• Conmutadores de red
• Enrutadores
• Almacenamiento conectado directo (DAS)
• Redes de almacenamiento conectadas (SAN)
• Almacenamiento conectado a la red (NAS)
• Dispositivos de almacenamiento

Notas:

1. Los conectores están diseñados para operar en un rango de temperatura de -40 °C a 85 °C [-40 °F a 185 °F].
2. El ensamblaje de receptáculo CXP está configurado específicamente para productos utilizados en la industria de las comunicaciones. NO se utilizará para aplicaciones de interconexión de componentes periféricos (PCI).
3. La carcasa del conector y las plaquitas (piezas que sujetan los contactos de pin conformes) son termoplásticos moldeados, UL 94-V-0. Todos los contactos de pin conformes del conector están hechos de aleación de cobre con un recubrimiento previo de níquel; recubiertos de estaño en los terminales y recubiertos de oro o equivalente de oro en el área de interfaz. El ensamblaje de la carcasa está hecho de zinc fundido a presión. El tapón antipolvo está hecho de zinc fundido a presión.
4. La exposición prolongada a la luz ultravioleta puede deteriorar la composición química utilizada en el material del conector.
5. El ensamblaje del conector debe permanecer en el contenedor de envío hasta que esté listo para su uso para evitar deformaciones en los contactos de pin conformes y los postes de montaje. Los ensamblajes de conectores deben usarse primero en, primero en salir para evitar la contaminación del almacenamiento que podría afectar negativamente el rendimiento.

​

Preguntas frecuentes sobre la jaula CXP 2149157-1

1. ¿Para qué se utiliza el 2149157-1?

El 2149157-1 se utiliza como un ensamblaje de receptáculo CXP para aplicaciones de interconexión de señales de alta velocidad en equipos de redes y comunicaciones.

2. ¿Incluye el 2149157-1 un disipador de calor?

Sí. La pieza viene con un disipador de calor, que ayuda a la gestión térmica en entornos operativos exigentes.

3. ¿Es el 2149157-1 un conector sellado?

Sí. Este ensamblaje de receptáculo está sellado, lo que ayuda a mejorar la protección y la fiabilidad del sistema.

4. ¿Cuál es la velocidad de datos del 2149157-1?

La velocidad de datos máxima es 125 Gb/s.

5. ¿Qué tipo de terminación de PCB utiliza?

Utiliza terminación de ajuste a presión de orificio pasante para un montaje seguro en la PCB.
