Se trata de un dispositivo de conexión de alta velocidad que permite la conexión de una unidad a otra unidad.

Descripción general del RJ45 Magjack 7499010211A:

El Wurth 7499010211A es un conector RJ45 de un solo puerto (1x1) con magnetismo integrado diseñado para aplicaciones 100BASE-TX. Cuenta con un pestillo hacia abajo, LEDs verde-amarillo para indicación de estado y montaje pasante (THT) para una fijación segura a la PCB.

Especificaciones clave:

Propiedades eléctricas del 7499010211A


Especificaciones mecánicas

Hoja de datos 7499010211A - Esquema

Características clave del RJ45 THT 7499010211A

• Integrado Magnetismo LAN (transformador + choque de modo común)
• Soporta redes Ethernet 10/100Base-T
• Conector RJ45 8P8C de un solo puerto
• Diseño blindado para supresión de EMI
• Indicadores LED duales (Verde / Amarillo) para estado de enlace y actividad
• Capacidad Auto-MDIX para detección automática de cruce de cables
• Montaje en PCB en ángulo recto para diseños de placa compactos
• Estructura de guía de placa para posicionamiento estable de la PCB

Notas sobre las condiciones de almacenamiento:

• No se recomienda almacenar los conectores RJ45 LINK-PP durante más de 12 meses. Entre otros efectos, los terminales pueden verse afectados y degradados, lo que resulta en una mala soldabilidad. Por lo tanto, todos los productos deben usarse dentro de los 12 meses posteriores a la fecha de envío.

• No exponga los módulos a la luz solar directa.

• Las condiciones de almacenamiento especificadas en el embalaje original se aplican al tiempo de almacenamiento de los componentes y no al tiempo de tránsito.

Preguntas frecuentes sobre el conector RJ45 7499010211A

1. ¿Qué es el 7499010211A?

El Würth Elektronik 7499010211A es un conector RJ45 de un solo puerto con magnetismo integrado diseñado para redes Ethernet 10/100Base-TEste diseño proporciona:

Integra el transformador Ethernet y el choque de modo común dentro del conector, reduciendo el espacio en la PCB y simplificando el diseño del circuito.

2. ¿Qué velocidad Ethernet soporta el 7499010211A?

El 7499010211A soporta Ethernet de 10 Mbps y 100 Mbps (10/100Base-T)Este diseño proporciona:

Cumple con los estándares IEEE 802.3u Fast Ethernet, lo que lo hace adecuado para enrutadores, switches y equipos de red integrados.

3. ¿Incluye el 7499010211A magnetismo integrado?

Sí. El conector incluye:

• Transformadores de aislamiento EthernetChoques de modo común
• Circuito de soporte Auto-MDIX
• Estos magnetismos integrados mejoran la integridad de la señal y reducen la interferencia electromagnética (EMI).

4. ¿Qué indicadores LED se incluyen?

El 7499010211A incluye

dos LEDs incorporados:LED verde

• – típicamente indica el estado del enlaceLED amarillo
• – típicamente indica la actividad de la redLos LEDs están posicionados

a la izquierda y a la derecha del puerto para una fácil monitorización del estado.5. ¿Qué tipo de montaje utiliza el 7499010211A?

Este conector utiliza

montaje en PCB pasante con orientación en ángulo recto (90°).Este diseño proporciona:

fuerte estabilidad mecánica

• conexiones de soldadura fiables
• fácil integración en diseños de PCB Ethernet.
• 6. ¿Cuál es el rango de temperatura de funcionamiento?

El rango de temperatura de funcionamiento típico del 7499010211A es:

0°C a +70°CEsto lo hace adecuado para equipos de red comerciales estándar.

7. ¿Qué aplicaciones utilizan comúnmente el 7499010211A?

Las aplicaciones típicas incluyen:

Switches Ethernet

• enrutadores y pasarelas
• PCs integrados
• tarjetas de interfaz de red (NIC)
• controladores industriales
• dispositivos de comunicación IoT.
• 8. ¿Existe una alternativa compatible al 7499010211A?

Sí. Hay alternativas compatibles de RJ45 MagJack disponibles de otros fabricantes, incluidos modelos diseñados con la misma:

configuración de puerto 1x1

• soporte 10/100Base-T
• indicadores LED verde/amarillo
• orientación del pestillo hacia abajo
• Por ejemplo, el

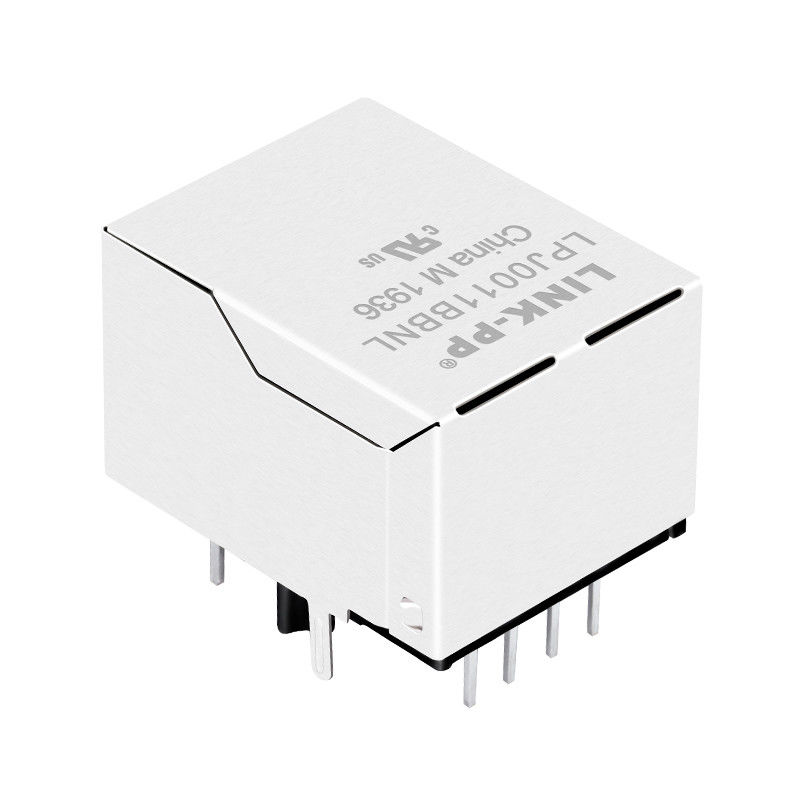

LINK-PP LPJ0011BBNL está diseñado como un reemplazo compatible para el 7499010211A en muchos diseños Ethernet.
