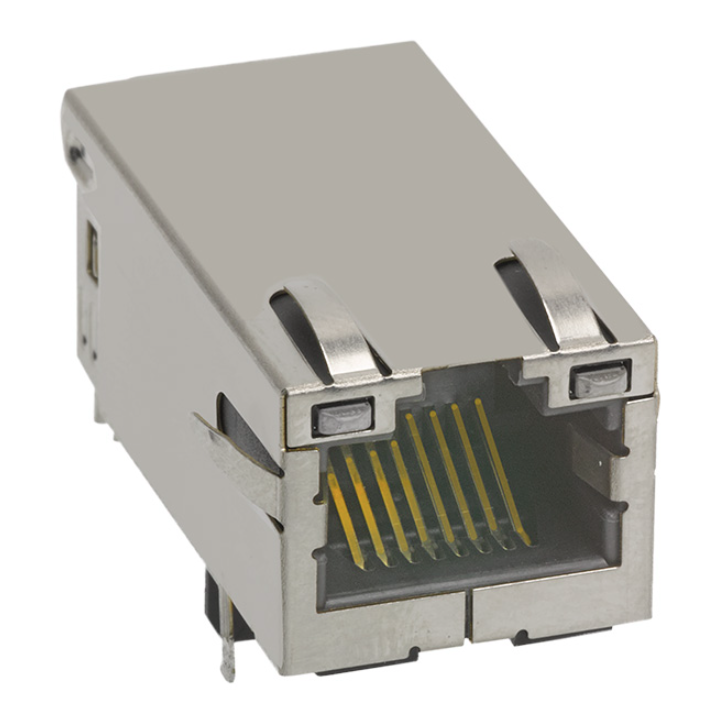

0826-1X1T-GH-F Gigabit MagJack ICMs Conector RJ45 PoE+ de 30W

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,ROHS,Reach,ISO

Número de modelo: 0826-1X1T-GH-F

Documento: LPJK6064AONL.pdf

Pago y términos de envío

Cantidad de orden mínima: 50 piezas

Precio: $1.05

Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton

Tiempo de entrega: En el barco de existencias dentro de los 3 días

Condiciones de pago: NET30/60/90 días, D/A, D/P, T/T

Capacidad de la fuente: 250000-320000/Month

Consiga el mejor precio
Resaltar:

Se trata de un sistema de gestión de los costes.

,

1000BASE-T Magjack y sus componentes

,

Conector RJ45 PoE+ de 30W

Número de pieza:
Se trata de un sistema de gestión de los costes.
Tipo de producto:
Módulo conector integrado (ICM)
Velocidad de Ethernet:
1000BASE-T
Configuración de puerto:
Puerto único, 1×1
Capacidad de POE:
PoE+ 30W
Pestaña RJ45:
Picar
Montaje:
A través del soporte de agujeros
Configuración LED:
OG/Y
Temperatura de funcionamiento:
-40°C a +85°C
Pestañas EMI:
Sí
OCL:
350 µH mínimo
Hipot:
2250 VCC
Número de pieza:
Se trata de un sistema de gestión de los costes.
Tipo de producto:
Módulo conector integrado (ICM)
Velocidad de Ethernet:
1000BASE-T
Configuración de puerto:
Puerto único, 1×1
Capacidad de POE:
PoE+ 30W
Pestaña RJ45:
Picar
Montaje:
A través del soporte de agujeros
Configuración LED:
OG/Y
Temperatura de funcionamiento:
-40°C a +85°C
Pestañas EMI:
Sí
OCL:
350 µH mínimo
Hipot:
2250 VCC
0826-1X1T-GH-F Gigabit MagJack ICMs Conector RJ45 PoE+ de 30W



El 0826-1X1T-GH-Fes un módulo de conector integrado Gigabit Ethernet de un solo puerto (1x1) de grado industrial (ICM) diseñado con magnéticos integrados yPotencia a través de Ethernet Plus (PoE+)capacidadCompatible con elLas demás:En el caso de las empresas de la industria, el30 W de potencia continua (720 mA @ 57 VDC)manteniendo una robusta2250 aislamiento dieléctrico VDC.

Configurado de manera eficiente en el espacioA través del agujerocon LED de estado bicolor, funciona de forma fiable en un rango de temperatura extendido de-40 °C a +85 °C, lo que lo convierte en la opción principal para pasarelas industriales de IoT, cámaras de seguridad IP, puntos de acceso inalámbricos de alta potencia (WAP) y plataformas informáticas integradas






Especificaciones técnicas y datos paramétricos



1Especificaciones generales y mecánicas



Parámetro Valor Notas de ingeniería / referencia
Número de la parte (MPN) Se trata de un sistema de gestión de los costes. Revisión del dibujo: Rev. D.
Configuración del puerto 1x1 (puerto único), Tab-Up Perfil de altura estándar
Tasa de datos de Ethernet 10/100/1000BASE-T (Gigabit) Transformador equilibrado de 4 pares
Tipo de montaje Se trata de un dispositivo de montaje a través del agujero (THT). Soldadura en onda: máximo 260 °C máximo (≤ 10 s)
Materiales para la vivienda PA termoplástico, negro Clasificación de inflamabilidad UL 94V-0
Plastificación de contacto Oro duro de 50 μ-pulgadas sobre níquel de 30 μ-pulgadas Cumple con las normas y reglamentos de la FCC
Protección Las demás partidas de cobre Las fichas integradas del IME (dedos)
Temperatura de funcionamiento -40 °C a +85 °C Temperatura industrial extendida
Certificaciones de las agencias UL reconocido (archivo #E196366 y E169987) Conforme con la Directiva RoHS



2. PoE+ y rendimiento eléctrico (@ 25°C)

El método métrico Especificación Conformidad / Condición de ensayo
Clasificación del PoE PoE+ (IEEE 802.3at Compatible) Entrega de energía de hasta 30 W
Clasificación de corriente continua 720 mA máximo. @ 57 VDC continuo Corriente de línea de corriente continua equilibrada
Corriente de entrada máxima 1.2 A máximo. @ 57 VDC Duración: 200 ms
El aislamiento dieléctrico (Hipot) 2250 VDC 100% de pruebas de producción (IEEE 802.3)
La proporción de cambios (TP1 a TP4) 1CT: 1CT ± 2% Aparecido en los 4 canales
Inductancia de circuito abierto (OCL) 350 μH Min. 100 kHz, 100 mVrms, 11 mA de inclinación de corriente continua
Pérdida de inserción

0.1 MHz 1.0 MHz: -1.1 dB máximo

1.0 MHz 65 MHz: -0.8 dB máximo

65 MHz 100 MHz: -1,0 dB máximo

Se aplicará el procedimiento siguiente:

Excede las especificaciones de integridad de la señal de Gigabit
Pérdida de retorno (min.)

0.5 MHz 40 MHz: -18 dB

40 MHz 100 MHz: - [12 - 20·log ((f/80MHz) ] dB

Líneas diferenciales de 100 Ω combinadas
CM a CM Rechazo -30 dB Min. (100 kHz ∼ 100 MHz) Filtración de modo común
CM a DM Rechazo -35 dB Min. (100 kHz ∼ 100 MHz) Transmisores y supresión de la radiación

3Características ópticas y eléctricas integradas de los LED

Indicador El color Tipo de tensión delantera. longitud de onda dominante Asignación de pines y polaridad
LED 1 (izquierda) Amarillo 2.1 V 590 nm Se aplicará el método de cálculo de las emisiones de CO2 en el caso de las emisiones de gases de efecto invernadero.
LED 2 (derecha) Naranja 2.0 V 610 nm Se aplicará el método de cálculo de las emisiones de CO2 en el caso de las emisiones de gases de efecto invernadero y de gases de efecto invernadero.
LED 2 (derecha) El verde 2.2 V 570 nm El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.






Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.



Belfuse 0826-1X1T-GH-F Drawing



0826-1X1T-GH-F RJ45 Drawing








Montaje de PCB y diseño mecánico



El0826-1X1T-GH-F utiliza el montaje de PCB a través de agujeroscon unaTab hacia arribaConfiguración RJ45 y perfil de altura estándar. El dibujo mecánico proporciona el contorno completo del conector, posiciones de los terminales, geometría de montaje, recomendación de apertura del panel,y dimensiones de plomo.



Los detalles mecánicos importantes que se muestran en el dibujo incluyen:



Características mecánicas Información de dibujo
El montaje A través del agujero
Orientación hacia el puerto Tab hacia arriba
Perfil Estándar
Referencia de anchura del conector 0.500 en [12.70 mm]
Referencia de la longitud total del conector 1.290 en [32,77 mm]
Referencia de altura delantera 0.642 en [16.31 mm]
Referencia de altura relacionada con los PCB 0.536 en [13,61 mm]
Ancho de apertura del panel sugerido 0.672 en [17.07 mm]
Altura de apertura del panel sugerida 0.551 en [14,00 mm]
Profundidad de apertura/referencia sugerida del panel 0.080 en [2,03 mm]



Estas dimensiones deben tratarse como referencias del dibujo y comprobarse con el último dibujo controlado antes de la herramienta de producción o la liberación de PCB.






Aplicaciones

El 0826-1X1T-GH-F está diseñado paraAplicaciones Gigabit Ethernet de 1 puerto que requieren magnetismo integrado y capacidad PoE+.

Las áreas de aplicación típicas incluyen:

★ Equipo de red PoE

Para los dispositivos de red alimentados por Ethernet en los que la interfaz RJ45 y los componentes magnéticos deban integrarse en un único componente montado en PCB.

★ Ethernet industrial

El rango de funcionamiento de -40°C a +85°C es compatible con aplicaciones expuestas a condiciones de temperatura ambiente más amplias.

★ Sistemas Ethernet integrados

La configuración de puerto único 1 × 1 es adecuada para placas integradas y sistemas de red que requieren una interfaz Ethernet integrada compacta.

★ Switches y pasarelas de red

Útil cuando la conectividad 1000BASE-T, la capacidad PoE, los LED de estado y el ensamblaje a través del agujero forman parte de los requisitos de hardware.

★ IoT y redes de borde

Apto para dispositivos conectados que requieren una interfaz Ethernet Gigabit estándar con magnetismo integrado.








Centro de acción de ingeniería








Forma-ajuste-función (FFF) Referencia cruzada y alternativas



Al evaluar las fuentes secundarias o mitigar los cuellos de botella de la cadena de suministro, comparar las siguientes alternativas funcionales y compatibles con los pines:



Fabricante Número de la pieza alternativa Velocidad Estándar de PoE Nota de compatibilidad
Bel Fuse Se trata de un sistema de gestión de los costes. 1GbE PoE+ (30 W) MPN de referencia original
Electrónica de pulso Se trata de un sistema de control de las emisiones de gases.
/Se trata de un sistema de control de las emisiones de gases.
1GbE PoE+ (30 W) Compatibilidad funcional; comprobar el voltaje del LED hacia adelante y el paso del toque central de la huella.
Wurth Elektronik también 7499111440 1GbE PoE+ (30 W) Compatible 100% pin a pin; comprueba el posicionamiento EMI del dedo del resorte del panel.
HALO Electrónica HFJ11-1G48ERL: el avión de carga de las Fuerzas Armadas de los Estados Unidos 1GbE PoE+ (30 W) Compatible con la temperatura extendida; revise la geometría de mantenimiento de rastros.






Preguntas frecuentes

P1: ¿Puede el 0826-1X1T-GH-F usarse en aplicaciones Gigabit que no sean PoE?

R: Sí. El 0826-1X1T-GH-F es totalmente compatible con las redes de datos Ethernet estándar 10/100/1000BASE-T. Si no se requiere PoE, simplemente deje los pines centrales (VC1 VC4: Pins 13, 14, 15,y 16) sin conexión (flotante) con almohadillas de PCB aisladas.



P2: ¿Cuál es la principal diferencia entre PoE (802.3af) y PoE + (802.3at) en este MagJack?

R: El 0826-1X1T-GH-F está diseñado para PoE + (IEEE 802.3at),con enrollamiento magnético con una resistencia DC más baja (DCR) y cables de medición mejorados capaces de transportar 720 mA de corriente continua de CC equilibrada (hasta 30 W) sin saturación magnética, en comparación con el límite estándar de PoE de 350 mA (15,4 W).



P3: ¿Qué perfil de soldadura de onda está validado para el 0826-1X1T-GH-F?

R: La carcasa del conector está moldeada en termoplástico de alta temperatura (UL 94V-0).



P4: ¿Cómo se accionan los LED de estado en este módulo?

R: LED 1 (izquierda) es un diodo amarillo de un solo color impulsado a través de los pines 17 (+) y 18 (-). LED 2 (derecha) es un conjunto bipolar de doble color (naranja / verde):aplicando voltaje positivo al pin 19 ilumina el naranja, mientras se aplica voltaje positivo al pin 20 se ilumina en verde.
