Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO9001,SGS,UL,CE,REACH
Número de modelo: JK0-0161NL
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.09-$1.85
Detalles de empaquetado: Opcional
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000000/mes
Especificaciones: |
JK0-0161NL |
P.N: |
LPJK2064CNL |
Ethernet: |
Gigabit del POE |
muestras: |
Disponible |
Fichero: |
PDF/3D/ISG/Stp/Step/Datasheet |
Puerto: |
1x1 |
Especificaciones: |
JK0-0161NL |
P.N: |
LPJK2064CNL |
Ethernet: |
Gigabit del POE |
muestras: |
Disponible |
Fichero: |
PDF/3D/ISG/Stp/Step/Datasheet |
Puerto: |
1x1 |

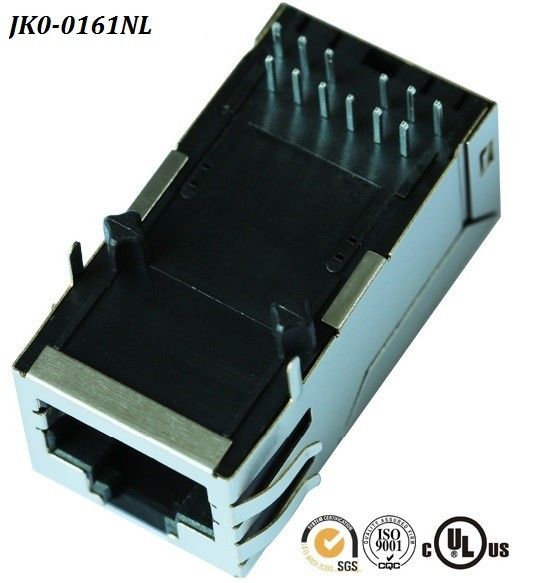

| Solo conector del puerto RJ45 con el Magnetics 1000 de la base-T y el PoE integrados, sin el LED, etiqueta para arriba, RoHS | |
| Número de parte de LINK-PP | LPJK2064CNL |
| Número de parte del pulso | JK0-0161NL |
| Uso-Lan | ETHERNET (PoE) |
| AutomDX | SÍ |
| Circuito del Bst | SÍ |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Galjanoplastia de acoplamiento del área del contacto | ””/15u del ORO 6u/30u” |
| Corazones por puerto | 8 |
| Diodos | NINGUNOS DIODOS |
| Opción del LED | SIN EL LED |
| Cierre | ETIQUETA PARA ARRIBA |
| Número de puertos | 1X1 |
| PWB | FR4 |
| Ángulo del soporte del PWB | ENTRADA LATERAL |
| PWB que conserva el poste | POSTE DE T |
| Altura del paquete (pulgadas) | 0,531 |
| Altura del paquete (milímetro) | 13,50 |
| Longitud del paquete (pulgadas) | 1,30 |
| Longitud del paquete (milímetro) | 33,02 |
| Anchura del paquete (pulgadas) | 0,654 |
| Anchura del paquete (milímetro) | 16,60 |
| Tipo del Pin | SOLDADURA DE THT |
| RoHS obediente | YES-RoHS-5 CON la VENTAJA EN la EXENCIÓN de la SOLDADURA |
| Búsqueda | SÍ |
| Etiquetas de la EMI del escudo | CON |
| Velocidad | 1000 BASE-T |
| Temperatura | 0 A 70℃ |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
|
Características
|
solo puerto POE RJ45 de la base-T 1x 10/100/1000 con Magnetics integrado
|
|
2)SMD, THT y THT con el USB
|
|
|
3)350μH minuto, OCL con 8mA en diagonal
|
|
|
4)Cumple con IEEE 802,3
|
|
|
5)Gama de temperaturas extendida 0°c~70°c (o -40°c~+85°c)
disponible
|
|
|
6)PoE/PoE+ (350mA~720mA)
|
|
|
Operación/uso
|
Módems de ×DSL
|
|
PC integrada
|
|
|
Usos del LAN
|
|
|
Eje, router, interruptores
|
|
|
AVR, DVR
|
|
|
Características eléctricas
|
|
|
Protegido
|
con/fuera
|
|
Características de la terminación
|
|
|
Finger de la EMI
|
con/fuera
|
|
Método de la terminación
|
Soldadura
|
|
Características del cuerpo
|
|
|
LED
|
con/fuera
|
|
Fingeres de la EMI - top y lados
|
con/fuera
|
|
Orientación del cierre
|
Grabe arriba/abajo
|
|
El PWB ata longitud
|
3.5±0.5m m
|
|
Altura sobre tablero
|
0,536" (11.15~13.61m m)
|
|
Características del contacto
|
|
|
Cargado
|
SÍ
|
|
Tipo de la terminación del contacto
|
A través del agujero
|
|
Estilo del conector
|
Jack
|
|
Número de los corazones
|
8
|
|
Estándares industriales
|
|
|
EoHS/ELV Copliance
|
RoHS obediente, ELV obediente
|
|
Proceso sin plomo de la soldadura
|
Soldadura de la onda capaz a 265°c
|
|
Historia de la conformidad de RoHS/elv
|
Estaba siempre RoHS obediente
|
|
Condiciones para el uso
|
|
|
Se aplica a
|
Placa de circuito impresa
|
|
Condiciones ambientales
|
Oficina/premisas
|
|
Temperatura de funcionamiento (°c)
|
0°c~70°c/-40°c~+85°c
|
|
Otras características
|
|
|
Circuito magnético
|
3D15
|
|
Indicador de situación
|
LED
|
|
Color izquierdo del LED
|
Opcional
|
|
Color correcto del LED
|
Opcional
|
|
Desemparejamiento del condensador
|
con/fuera
|
|
Etiqueta de tierra posterior del PWB
|
con/fuera
|
|
Cantidad de la ventaja de Singal
|
8
|
Porqué elíjanos
Proveedor del líder de mundo del conector integrado RJ45 y de transformadores magnéticos discretos
Certificación profesional
•9001:2008 del ISO
•Certificación de la UL
•Alcance Cetitifaction
•Conformidad de RoHS
•Política medioambiental activa
Calidad de la garantía del 100%
•Fabricado bajo controles estrictos.
•El 100% probado (no apenas lote probado)
•LINK-PP es OEM de TE (Tyco) durante 9 años
•Cliente acertado: Texas Instruments Samsung Cisco Siemens y Intel…
•LINK-PP es el proveedor preferido del TI (Texas Instruments)
•Garantía de calidad: 6 años
Precio competitivo y servicio
•Un precio más competitivo que el halo y Amphenol de Tyco del pulso
•Plazo de expedición: 2-3 semanas después de órdenes
•Las muestras libres están disponibles
•Proporcione el nuevo diseño para los requisitos de cliente
•El 90% de coste de envío de DHL UPS DEDEX o TNT
Política corporativa de LINK-PP
•La meta corporativa es alcanzar el del más alto nivel de la satisfacción del cliente
Con mejoras continuas en calidad, entrega y servicio
• LINK-PP está confiado a y cuenta con funcionamiento de la calidad de cada empleado
• El estándar de compañía es productos sin defectos y servicios
