Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO9001,SGS,UL,CE,REACH
Número de modelo: 11840425-2
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.09-$1.85
Detalles de empaquetado: Opcional
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000000/mes
Hola-Pote: |
1500v |
Aplicación: |
PCB |
LED color: |
G/Y; G/G/; Y/Y |
Cruz PN: |
LPJK2064CNL |
Tipo: |
enchufe del PWB rj45 |
Género: |
Femenino |
Hola-Pote: |
1500v |
Aplicación: |
PCB |
LED color: |
G/Y; G/G/; Y/Y |
Cruz PN: |
LPJK2064CNL |
Tipo: |
enchufe del PWB rj45 |
Género: |
Femenino |
Especificaciones
Poder sobre los conectores magnéticos de (PoE) de Ethernet con con/sin de la etiqueta-Para arriba y de la etiqueta-Abajo etiquetas de los LED y de la EMI
Solo puerto, Multi-puerto y configuraciones apilables (Por-agujero)
Reduce el número de componentes que se colocarán en el tablero
Libera para arriba el espacio del tablero y ofrece la protección de la señal
Reducción del nivel de ruidos en el sistema
Confiabilidad mejorada y funcionamiento de sistema óptimo
Ventajas del tener rutas de la señal más cortas y los aumentos de la confiabilidad de los sistemas que contienen menos componentes
Los fabricantes de las ayudas alcanzan sus metas de la reducción de costes
| Solo puerto Conector RJ45 Cat5 Jack con el Magnetics 1000 de la base-T y el PoE integrados, sin el LED, etiqueta para arriba, RoHS | |
| Número de parte de LINK-PP | LPJK2064CNL |
| Número de parte cruzado |
11840425-2 |
| Uso-Lan | ETHERNET (PoE) |
| AutomDX | SÍ |
| Circuito del Bst | SÍ |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Galjanoplastia de acoplamiento del área del contacto | ””/15u del ORO 6u/30u” |
| Corazones por puerto | 8 |
| Diodos | NINGUNOS DIODOS |
| Opción del LED | SIN EL LED |
| Cierre | ETIQUETA PARA ARRIBA |
| Número de puertos | 1X1 |
| PWB | FR4 |
| Ángulo del soporte del PWB | ENTRADA LATERAL |
| PWB que conserva el poste | POSTE DE T |
| Altura del paquete (pulgadas) | 0,531 |
| Altura del paquete (milímetro) | 13,50 |
| Longitud del paquete (pulgadas) | 1,30 |
| Longitud del paquete (milímetro) | 33,02 |
| Anchura del paquete (pulgadas) | 0,654 |
| Anchura del paquete (milímetro) | 16,60 |
| Tipo del Pin | SOLDADURA DE THT |
| RoHS obediente | YES-RoHS-5 CON la VENTAJA EN la EXENCIÓN de la SOLDADURA |
| Búsqueda | SÍ |
| Etiquetas de la EMI del escudo | CON |
| Velocidad | 1000 BASE-T |
| Temperatura | 0 A 70℃ |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
| Fichas técnicas | Investigación del email a Summer@link-PP.com |
LINK-PP RJ45 diseñado para el negro de BeagleBone del instrumento de Tejas
http://www.ti.com/tool/beaglebk#0
una fuente barata, abierta, una plataforma comunidad-apoyada del desarrollo para los desarrolladores del procesador de ARM® Cortex™-A8 y aficionados.
LINK-PP ------------ El proveedor y el partidario designados del sistema integrado para el Ti
|
Podemos también hacer éstos el número de parte abajo
|
|
| 11840425-2 | LPJK2064CNL |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH - 1 - 01 - 8 A.C. 41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| 11840425-2 conector del POE RJ45 disponible de LINK-PP | |
| Mecanografíe el soporte del PWB | Por-agujero (THT) |
| Número de puertos | 1, 2, y 4 puertos y 2x1, 2x2, 2x4, 2x6 y 2x8 apilables |
| Escudo y Unshield | Disponible en escudo y Unshield |
| Tipo del conector | RJ45 |
| PoE | Poder sobre Ethernet integrada |
| Magnetics | Integrado magnético |
| Velocidad del Magnetics | Magnetics 10/100Mbps y 1000Mbps |
| Empaquetado | Opciones de la bandeja |
| Ubicación de la etiqueta | Pestaña ascendente y de la pestaña opciones abajo |
| Color del LED | Opcional |
| Número de posiciones | 8 y 10 posiciones u otras |
| Número de contactos | 8 y 10 contactos u otros |
| RoHS obediente | Sí |
| Temperatura de la soldadura | Degr 230 A 240. C 5-10 SEGUNDOS |
| Opción da alta temperatura de la soldadura | degr 260. C 5-10 SEGUNDOS |
| Opción da alta temperatura | -40 a +85 grados de F |
| Temperatura de funcionamiento | -0 a 70 grados de C |

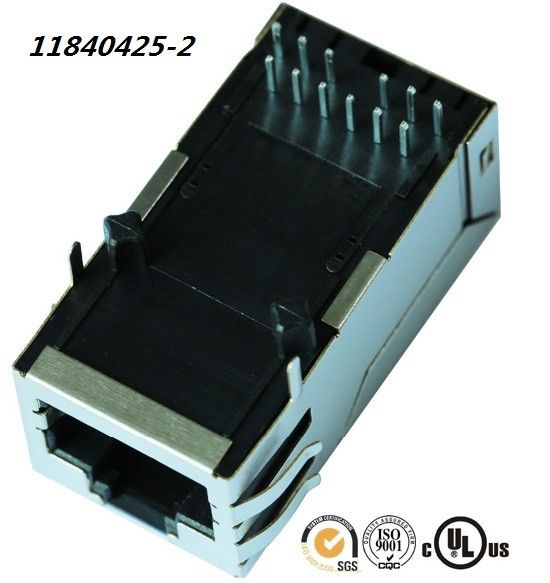

11840425-2 gigabit del conector 4VG45 de 1x1 Mag45 (TM) Modelar Jack POE RJ45 Y etiqueta abajo LPJK2064CNL del circuito
11840425-2 gigabit del conector 4VG45 de 1x1 Mag45 (TM) Modelar Jack POE RJ45 Y etiqueta abajo LPJK2064CNL del circuito
