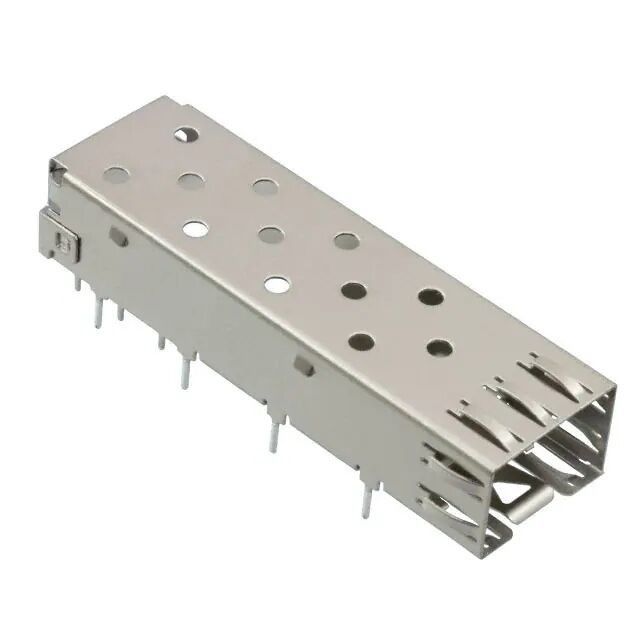

2227303-1 E/S conectables de alto rendimiento de puerto único de 4 Gb/s con jaula SFP

El2227303-1 Jaula SFPes una jaula SFP de un solo puerto de alto rendimiento diseñada para conectividad de E/S conectable confiable en telecomunicaciones, Ethernet industrial, sistemas integrados y equipos de red. Soportando hastaTransmisión de datos de 4 Gb/s, esta jaula proporciona un fuerte rendimiento de blindaje EMI y retención mecánica estable para módulos transceptores SFP.

Especificaciones técnicas de la jaula SFP 2227303-1

Dibujo de jaula SFP 2227303-1

Característica clave del conector de E/S enchufable 2227303-1

El 2227303-1 es un armazón SFP robusto de configuración 1x1 construido según los estándares de la industria. Con una construcción de acero inoxidable y resortes EMI internos/externos, garantiza una mínima interferencia de señal y una máxima integridad estructural. Ya sea que esté actualizando el hardware de red existente o diseñando nuevos sistemas de comunicación, esta jaula ofrece la precisión y la conectividad necesarias para entornos de alta demanda.

• Rendimiento confiable:Optimizado para velocidades de datos de hasta4 GB/s, lo que garantiza un rendimiento eficiente para sus aplicaciones de E/S conectables.
• Construcción duradera:Fabricado con un alto gradoAcero inoxidablecuerpo, ofreciendo excelente resistencia a la corrosión y resistencia mecánica.
• Blindaje EMI superior:Equipado con resortes EMI internos y externos integrados para contener eficazmente las interferencias electromagnéticas.
• Amplia temperatura de funcionamiento:Construido para funcionar en entornos extremos, que van desde-55°C a 85°C (-67°F a 185°F).
• Integración simplificada:Cuenta con un método de terminación de orificio pasante (soldadura) estándar con una longitud de cola de 3,56 mm [0,14 pulgadas], compatible con PCB de 1,5 mm [0,059 pulgadas] de espesor.
• Mejorado térmicamente:Diseñado específicamente para aplicaciones zSFP+ mejoradas térmicamente.

Aplicaciones de la jaula SFP 2227303-1 1x1

La jaula SFP 2227303-1 es ideal para:

• Equipo de conmutación del centro de datos
• Infraestructura de Telecomunicaciones
• Módulos de red de alta velocidad
• Conmutadores Ethernet industriales
• Sistemas zSFP+ térmicamente mejorados

Por qué es importante el blindaje EMI en el diseño de jaulas SFP

Los sistemas de redes de alta velocidad son muy sensibles a las interferencias electromagnéticas. Un control deficiente de EMI puede provocar:

• Degradación de la señal
• pérdida de paquetes
• Mayor tasa de error de bits
• inestabilidad de la red

La jaula SFP 2227303-1 integra resortes EMI internos y externos para mantener un fuerte contacto a tierra entre el módulo SFP y la estructura de la jaula. Esto mejora la contención electromagnética y mejora la confiabilidad general de la red.

Para los fabricantes de equipos de telecomunicaciones y Ethernet industrial, un buen rendimiento EMI suele ser un requisito crítico para el cumplimiento de EMC.

Cómo seleccionar la jaula SFP adecuada

Al elegir una jaula SFP para su diseño, los ingenieros deben evaluar:

1. Requisitos de velocidad de datos

Asegúrese de que la jaula admita la velocidad de aplicación objetivo.

2. Ambiente Térmico

Las aplicaciones industriales y exteriores requieren rangos de temperatura de funcionamiento más amplios.

3. Rendimiento del blindaje EMI

Los resortes EMI internos y externos ayudan a mejorar el rendimiento EMC.

4. Método de montaje de PCB

Las jaulas con orificios pasantes generalmente brindan una retención mecánica más fuerte que las alternativas solo SMT.

5. Densidad portuaria

Las configuraciones de un solo puerto son ideales para diseños compactos o modulares.
