Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: LPJ2011CNL
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: OEM Price
Detalles de empaquetado: Tray Package: 50 PC en 1 bandeja, 24tray en 1 cartón, que es 32*30*31, 8,5 KILOGRAMOS (1200pcs) de c
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000000/Month
P/N: |
LPJ2011CNL |
Muestras: |
Gratis disponible |
Archivo: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Más de 20 años |
Marcas compatibles: |
El beluso |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Velocidad de datos: |
100 base-T |
PoE: |
No |
Opción LED: |
sin |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |
P/N: |
LPJ2011CNL |
Muestras: |
Gratis disponible |
Archivo: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Más de 20 años |
Marcas compatibles: |
El beluso |
Número de puertos: |
1x1 |
Pestillo: |
Arriba |
Velocidad de datos: |
100 base-T |
PoE: |
No |
Opción LED: |
sin |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
0°C a +70°C |

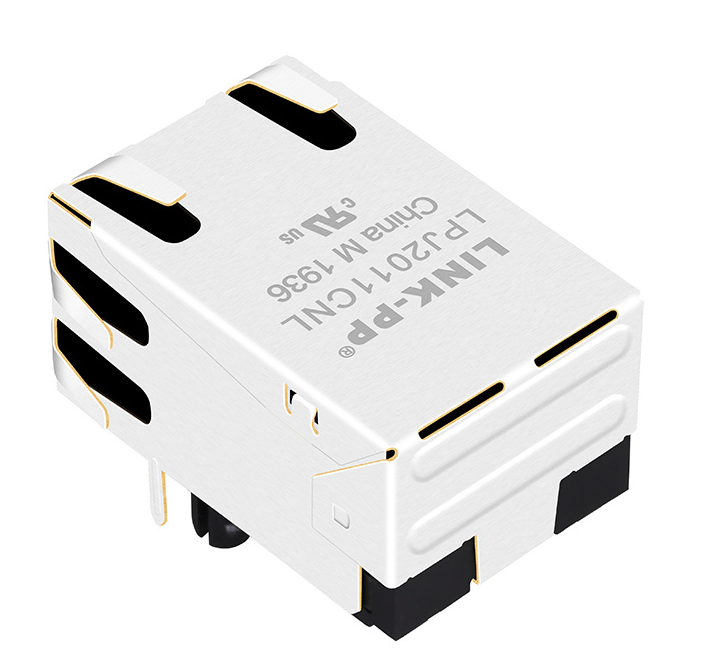

El LPJ2011CNL de LINK-PP es un conector RJ45 de 8 pines blindado con magnetismo integrado (ICM) diseñado para redes Ethernet estándar 10/100 Base-T.Con una configuración estándar de puerto 1x1, un diseño tab-up, y el montaje de la tecnología Through-Hole (THT), este MagJack está diseñado para optimizar la propiedad de PCB al tiempo que proporciona un excelente blindaje EMI e integridad de la señal.
Compatible con la norma IEEE 802.3Según los estándares RoHS, UL y REACH, el LPJ2011CNL es una solución de conectividad altamente confiable ampliamente implementada en PC industriales, automatización doméstica inteligente y electrónica de consumo.
| Parámetro | Especificación |
|---|---|
| Se trata de una prueba de la complejidad de los componentes. | TX = 1CT:1CT, RX = 1CT:1CT |
| Inductividad | 350 μH Min @ 100 kHz, 0,1 V, 8 mA |
| Pérdida de inserción | -1,0 dB máximo (0,1 ‰ 100 MHz) |
| Pérdida de retorno | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°80 MHz: -10 dB Min |
| Transcurso de audio | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°100 MHz: -30 dB Min |
| Rechazo de modo común (CMR) | -30 dB Min (1 ‰ 100 MHz) |
| Voltado de aislamiento (Hi-Pot) | 1500 VAC RMS durante 60 segundos Min |
| Temperatura de funcionamiento | Entre 0°C y +70°C |
| Estándar Ethernet | 10BASE-T / 100BASE-TX Las operaciones de transferencia de datos de la entidad |
| Integración magnética | Magnetismo LAN integrado |
Si su diseño requiere una interfaz Ethernet compacta y confiable, el LPJ2011CNL RJ45 MagJack es una buena opción.Su magnetismo integrado ayuda a agilizar el diseño de PCB mientras que apoya la integridad de la señal para aplicaciones 10/100 Base-TEl factor de forma tab-up lo hace adecuado para diseños donde la orientación del puerto es importante, y el diseño sin LED mantiene el módulo simple para productos que no requieren una indicación visual de enlace/actividad.
Este modelo también es una opción práctica para los compradores que buscan un conector 10/100 Base-T RJ45 compatible pin a pin que pueda admitir estrategias de reemplazo, rediseño o adquisición de múltiples fuentes.
Gracias a su blindaje robusto y huella estándar, el LPJ2011CNL es muy versátil.
Si usted está buscando unconexión magnética confiable 10/100 Base-T RJ45 con orientación hacia arriba, sin LED y construcción de orificio a través blindado, elEl número de personas afectadas es el siguiente:es una opción eficiente para su próximo diseño Ethernet.
El LPJ2011CNL está diseñado para10/100 Base-Taplicaciones, no Gigabit Ethernet.
No, este modelo es unsin LEDla versión.
No. El LPJ2011CNL es unNo PoEUn conector magnético RJ45.
Se utilizatecnología de agujero a través (THT)para el montaje de PCB.
Los magnéticos integrados ayudan a simplificar el diseño de PCB, mejorar el manejo de la señal Ethernet y reducir el número de componentes externos necesarios.
