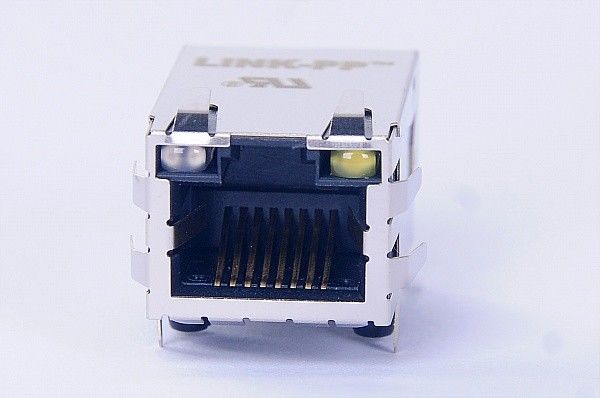

0826-1X1T-57-F 10/100 BASE-T PoE RJ45 Jack ICM con LEDs OG/Y

100 BASE-T PoE RJ45 Jack Características:

1. Apoya la transmisión de datos 10/100BASE-T.
2. Soporte para AutoMDIX
3Apoya PoE hasta 15W, proporcionando energía y transmisión de datos.
4Rango de temperatura de funcionamiento de 0° a +70° C.
5- Cumple con RoHS, soldadura = 260 ° C durante 10 segundos.
6Configuración de puerto único (1X1) con diseño tab-up.
7Equipado con indicadores LED naranja/verde y amarillo.
8Profile de altura estándar.
9- Tabs EMI integradas para una mejor protección contra interferencias electromagnéticas.
10. Estilo de montaje a través de agujeros para el montaje seguro y duradero de PCB.

Las aplicaciones de 0826-1X1T-57-F son las siguientes:

• Equipo de redes
• Servidores o tarjetas con cuchillas
• Tarjetas de interfaz de red
• Las computadoras portátiles
• Sistemas de almacenamiento
• Las tarjetas de mezanino

Las características eléctricas:

1. RATIO DE VIRACIÓN: 1 CT:1 CT ± 2%
2. DCL @ 100KHz/100mVRMS 8MA DC BIAS: 350μH MIN.
3. Pérdidas de inserción
Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de la frecuencia de emisión de gases de efecto invernadero.
4. Pérdidas de retorno ((MIN.)
2 MHz-30 MHz: -16 dB MIN.
60 MHz-80 MHz: -10 dB MIN.
5- Habla en cruz.
Las emisiones de gases de efecto invernadero de los sistemas de radiofrecuencia de los Estados miembros se calcularán en función de la frecuencia de la señal.
6. HIPOT (VOLTAJE de aislamiento) 2250 VDC
100% de la producción probada para cumplir con los requisitos de aislamiento IEEE 802.3.
7. Corriente de línea de corriente continua equilibrada:
La velocidad máxima máxima de la corriente de corriente será de 350 MA MAX @ 57 VDC CONTINUO
La velocidad máxima máxima de la corriente de corriente de 500 MA MAX @ 57 VDC durante 200 milisegundos

No obstante lo anterior:

1. Encasillado de plástico:
El valor de la concentración de los gases de efecto invernadero es el valor de la concentración de los gases de efecto invernadero.
2Los contactos:
50 micro pulgadas de oro duro o equivalente.
30 MICRO-INCH MIN NICKEL UNDERCLATE El contenido de nitrógeno en el líquido es inferior a la cantidad de nitrógeno en el líquido.
3. PIN de salida:
Cables de cobre recubiertos de estaño, DIA 0.018 pulgadas.
Los pines de estaño mate de 100 micro pulgadas están sumergidos en soldadura
4El escudo metálico:
NICKEL PLATADO EN ALIO DE CÓPRER (Todos los plomo en tierra están sumergidos en soldadura)
5. EL PRODUCTO está conforme con la normativa ROHS
6. JACK CAVITY CONFERMAS a las reglas y reglamentos de la FCC
7. La pieza se recomienda para soldadura en onda, las condiciones de soldadura en onda de pico sugeridas son 260 °C Máximo y 10 segundos Máximo.
