0826-1L1T-57-F 10/100BASE-T PoE Puerto Único RJ45 MagJack Pestaña Arriba Con LED G/GY

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,ROHS,Reach,ISO

Número de modelo: Se aplicará a los vehículos de las categorías M1 y M2.

Documento: LPJK1014A8NL.pdf

Pago y términos de envío

Cantidad de orden mínima: 50/500/1000

Precio: $0.09-$1.05

Detalles de empaquetado: 50 unidades en 1 bandeja, 24 bandejas en 1 caja, que son 32*30*31,8,5 KGS (1200 unidades) de cada ca

Tiempo de entrega: Común

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 3000000/Month

Consiga el mejor precio
Resaltar:

Se aplicará a los vehículos de las categorías M1 y M2.

,

ICM RJ45 PoE de 30W

,

MagJack PoE+ de 30W 10/100Base-T

NMP:
Se aplicará a los vehículos de las categorías M1 y M2.
Equivalente:
No se puede hacer nada.
Serie:
Conector magnético RJ45 ICM
Estándar de Ethernet:
10Base-T/100Base-TX
Configuración de puerto:
1×1
GRADO DEL POE:
Clase PoE+ 30W
Tipo de montaje:
A través del agujero
Configuración LED:
Verde / Verde-Amarillo
OCL:
350 µH mínimo
voltaje de aislamiento:
Se aplicará el método siguiente:
NMP:
Se aplicará a los vehículos de las categorías M1 y M2.
Equivalente:
No se puede hacer nada.
Serie:
Conector magnético RJ45 ICM
Estándar de Ethernet:
10Base-T/100Base-TX
Configuración de puerto:
1×1
GRADO DEL POE:
Clase PoE+ 30W
Tipo de montaje:
A través del agujero
Configuración LED:
Verde / Verde-Amarillo
OCL:
350 µH mínimo
voltaje de aislamiento:
Se aplicará el método siguiente:
0826-1L1T-57-F 10/100BASE-T PoE Puerto Único RJ45 MagJack Pestaña Arriba Con LED G/GY

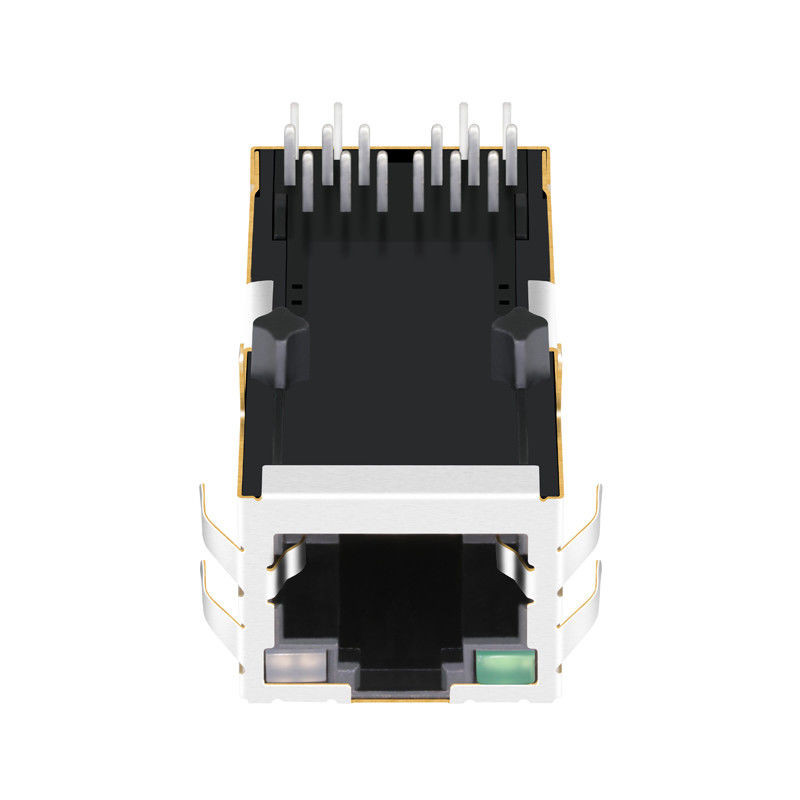

El0826-1L1T-57-Fes un puerto único (1x1)Conector magnético Fast Ethernet 10/100Base-Tcon integradoIEEE 802.3at PoE+ (30W)capacidad de entrega de potencia. Las especificaciones clave incluyen unPestaña hacia arriba (trabajar)orientación del puerto,Orificio pasantemontaje en PCB,1500 Vrmsaislamiento dieléctrico, una temperatura de funcionamiento de0°C a +70°C, e integradoVerde (izquierda) / Verde-amarillo (derecha)LED. Incorpora elementos magnéticos internos que evitan la saturación del núcleo con una corriente CC continua de hasta 600 mA, estandarizando la conectividad de energía y datos en cámaras IP, hardware VoIP y paneles de control de acceso.






MagJack de puerto único 10/100Base-T con PoE+ de 30 W Descripción general



El0826-1L1T-57-Fes un módulo de conector integrado (ICM) MagJack de puerto único (1x1) estándar de la industria diseñado para dispositivos Ethernet comerciales que requieren transmisión de datos de alta confiabilidad y hasta30 W de alimentación a través de Ethernet (PoE+). Totalmente compatible conIEEE 802.3 10/100Base-TyIEEE 802.3at tipo 2Estándares, este conector integra transformadores de transmisión, bobinas de modo común, terminación de impedancia Bob Smith y circuitos de alimentación de alimentación PoE+ de alta corriente dentro de una carcasa RJ45 de altura estándar.

Diseñado con unTabulador arriba (TU)orientación del puerto, el 0826-1L1T-57-F cuenta conVerde / Verde-Amarillo (G/GY)LED de diagnóstico para proporcionar estado de puerto inmediato y visibilidad de enlace/actividad sin necesidad de tubos de luz dedicados. Su robusto escudo exterior de aleación de cobre está equipado conPestañas EMI superior y lateralpara garantizar un contacto continuo a tierra con el panel del chasis, asegurando el cumplimiento de las emisiones FCC Parte 15 Clase B. Operando a través de un0°C a +70°Crango de temperatura, es el componente óptimo para cámaras de seguridad IP, terminales de control de acceso, teléfonos VoIP y puertas de enlace inteligentes de IoT.






Especificación técnica de 0826-1L1T-57-F



A. Calificaciones absolutas y ambientales



Parámetro Especificación Estándar / Referencia
Serie de productos ICM MagJack® Soluciones magnéticas Bel Fuse
Velocidad de datos 10/100Base-T (Ethernet rápida) Cumple con IEEE 802.3
Clasificación PoE PoE+ 30 W (hasta 600 mA CC continuos) IEEE 802.3at tipo 2
Temperatura de funcionamiento 0°C a +70°C Rango de operación comercial
Temperatura de almacenamiento -40°C a +85°C En embalaje / Desmontado
Aislamiento dieléctrico (DWV) 1500 Vrms mínimo 60 segundos (Pri:Sec)
Configuración del puerto Puerto 1x1, pestaña hacia arriba (cierre) Perfil estándar
Estilo de montaje Montaje con orificio pasante Soldadura por ola/mano
Pestañas EMI Sí (superior y laterales) Puesta a tierra del resorte del chasis
Cumplimiento de RoHS Sí (cumple con RoHS 6/6) Designación del sufijo "-F"



B. RF de alta frecuencia y características eléctricas (@ 25°C)



Métrico Rango de frecuencia Límite técnico Notas
Relación de vueltas Canales TX y RX 1CT:1CT (TX) / 1CT:1CT (RX) ±2% Simétrico con rosca central
Inductancia de circuito abierto (OCL) 100 kHz, 100 mV 350 µH mín. Con polarización CC de 8 mA aplicada
Pérdida de inserción (máx.) 1,0 MHz – 100 MHz -1,0 dB máx. Transmisión plana de alta frecuencia
Pérdida de retorno (mín.)

1,0MHz – 30MHz

30MHz – 60MHz

60MHz – 80MHz

-18 dB mín.

-14 dB mín.

-12 dB mín.

Impedancia del sistema de 100 Ω
Rechazo de modo común (mínimo) 1,0 MHz – 100 MHz -30 dB mín. Atenuación de modo común EMI
Diafonía (mín.) 1,0 MHz – 100 MHz -35 dB mín. Aislamiento de canal a canal








0826-1L1T-57-F Hoja de datos



0826-1L1T-57-F datasheet






Aspectos destacados arquitectónicos y eléctricos clave



  • Certificación IEEE 802.3at PoE+ (30W): Los imanes internos manejan hastaCorriente CC continua de 600 mA(pico de 720 mA) en dos pares sin saturación del núcleo magnético, preservando la integridad de la señal de 100 Mbps bajo carga de potencia total.
  • Barrera de aislamiento galvánico: Entrega1500 Vrms mínimoTensión de resistencia dieléctrica (DWV) entre los circuitos del lado físico y del lado del cable para la seguridad del equipo a nivel del sistema.
  • Supresión integral de EMI: Los inductores internos de alta permeabilidad combinados con lengüetas de conexión a tierra de varios dedos atenúan el ruido de modo común tanto radiado como conducido en todo el espectro de 1 a 100 MHz.
  • Robustez mecánica del orificio pasante: Las colas de soldadura de orificio pasante brindan una retención superior contra tensiones intensas de acoplamiento y desacoplamiento de cables en comparación con las alternativas de montaje en superficie.






0826-1L1T-57-F Esquema RJ45, distribución de pines y huella de PCB



1. Arquitectura esquemática interna (circuitos PoE+)





Dentro del 0826-1L1T-57-F, los pares diferenciales para 10/100Base-TX (pines 1/2 para TX, pines 3/6 para RX) se enrutan a través de transformadores de aislamiento 1:1 y bobinas de modo común. Las derivaciones centrales de los transformadores del lado del cable se conectan directamente a rieles de alimentación PoE+ dedicados:






2. Mejores prácticas de diseño y huella de PCB



  • Rastros de alta corriente PoE+: Los pines que se conectan a los diodos de rectificación PoE y a la etapa del convertidor CC/CC deben manejar corrientes continuas de hasta600–720 mA. Ruta con anchos de traza≥ 30 mil (1 oz de cobre) .
  • Barrera de aislamiento de alto voltaje: Mantenga todas las capas internas y externas de PCB subyacentes libres de tierra y cobre de alimentación (Copper Keep-Out) directamente debajo de la región del transformador para preservar la1500 VrmsBarrera galvánica física.
  • Conexión a tierra del chasis: Asegúrese de que los dos postes de conexión a tierra del lado del blindaje se suelden directamente a la tierra del chasis (GND_CHASSIS), separados de la tierra digital (GND_DIGITAL) por una vía de chispas de alto voltaje o un condensador de desacoplamiento.






Preguntas frecuentes sobre el MagJack PoE 0826-1L1T-57-F



P1: ¿Se puede utilizar 0826-1L1T-57-F en cámaras de seguridad para exteriores?



A: Mientras está clasificado para0°C a +70°C, las instalaciones exteriores deben tener en cuenta la carga solar y la disipación de calor interna del circuito PoE de 30 W. Si las temperaturas internas del gabinete corren el riesgo de exceder los +70 °C, los ingenieros de hardware deben actualizar al hermano de grado industrial.0826-1X1T-57-F (-40°C a +85°C).



P2: ¿Cuál es el voltaje directo y la configuración del variador para los LED G/GY?



A: El LED izquierdo es un diodo verde de un solo color (normalmente caída directa de 2,1 V a 2,2 V a 20 mA). El LED derecho es un diodo bicolor verde/amarillo cableado en antiparalelo o cátodo común según la subrevisión; La corriente del variador debe limitarse a 10 mA – 20 mA a través de resistencias en serie de los GPIO PHY o SoC.



P3: ¿Cómo evita este MagJack la saturación del núcleo magnético por debajo de 30 W PoE+?



A: El magnetismo convencional se satura cuando altas corrientes continuas pasan a través de devanados diferenciales. El 0826-1L1T-57-F utiliza derivaciones centrales de alta corriente con núcleos de ferrita de alta saturación probados para mantener≥350 µH OCL incluso con una polarización de CC de 8 mA superpuesta a corrientes PoE continuas, asegurando cero caídas de enlace.
