Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: 08B1-1X1T-06-F
Pago y términos de envío
Cantidad de orden mínima: 50/1200 piezas
Precio: Supportive
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: En stock
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4600K.PCS/Month
Número de pieza: |
08B1-1X1T-06-F |
tipo de producto: |
Módulo conector integrado (ICM) |
Estándar de Ethernet: |
10/100Base-T |
Número de puertos: |
1x1 |
Orientación portuaria: |
Picar |
Indicadores LED: |
Ninguno |
Soporte de POE: |
No-PoE |
Tipo de montaje: |
A través del agujero |
Temperatura de funcionamiento: |
0°C a +70°C |
Pestañas EMI: |
Sí |
Cumple con RoHS: |
Sí |
voltaje de aislamiento: |
Variación de velocidad |
Número de pieza: |
08B1-1X1T-06-F |
tipo de producto: |
Módulo conector integrado (ICM) |
Estándar de Ethernet: |
10/100Base-T |
Número de puertos: |
1x1 |
Orientación portuaria: |
Picar |
Indicadores LED: |
Ninguno |
Soporte de POE: |
No-PoE |
Tipo de montaje: |
A través del agujero |
Temperatura de funcionamiento: |
0°C a +70°C |
Pestañas EMI: |
Sí |
Cumple con RoHS: |
Sí |
voltaje de aislamiento: |
Variación de velocidad |
Módulo conector integrado RJ45 08B1-1X1T-06-F con soporte 10/100BASE-T, aislamiento de 1500 Vrms, magnético integrado, orientación Tab-Up, montaje a través de orificios y cumplimiento de RoHS para aplicaciones de Ethernet industrial.

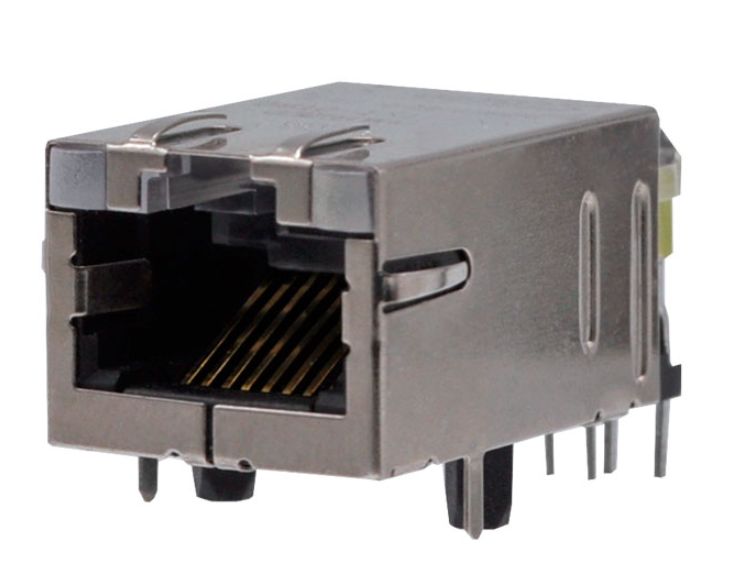

El 08B1-1X1T-06-F es un módulo conector integrado (ICM) RJ45 de un solo puerto (1x1) altamente confiable diseñado para aplicaciones de redes 10/100BASE-T. Diseñado con imanes integrados para ahorrar espacio en la PCB y reducir la EMI, este MagJack presenta un perfil de altura estándar, configuración de puerto Tab-Up y blindaje EMI robusto. Está diseñado para instalación con montaje en orificio pasante (THT) y se ha probado minuciosamente para cumplir con los requisitos de aislamiento IEEE 802.3, lo que lo convierte en una opción ideal para telecomunicaciones, redes industriales y electrónica de consumo.
El 08B1-1X1T-06-F está diseñado para cumplir con los requisitos de integridad de la señal Fast Ethernet.
| Parámetro | Valor |
| Relación de giros TX | 1CT: 1 |
| Relación de giros RX | 1CT: 1 |
| OCL a 100 kHz/100 mVRMS | 350 µH mín. |
| Polarización de CC | 8mA |
| Rango de frecuencia | Especificación |
| 1MHz-100MHz | -1,0 dB máx. |
La baja pérdida de inserción ayuda a preservar la intensidad de la señal en los enlaces Ethernet, lo que garantiza un rendimiento estable de la red.
| Frecuencia | Requisito |
| 1MHz–30MHz | -18 dB mín. |
| 30MHz–60MHz | -18 + 20LOG(F/30MHz)dB |
| 60MHz-80MHz | -12 dB mín. |
El rendimiento de la pérdida de retorno minimiza los reflejos de la señal y mejora la confiabilidad de la comunicación.
| Frecuencia | Requisito |
| 500 kHz–1 MHz | -70dB mín. |
| 10MHz | -50 dB mín. |
| 30MHz | -45dB mín. |
| 50MHz | -40dB mín. |
| 100MHz | -35dB mín. |
| Frecuencia | Rechazo CM-CM | Rechazo CM-DM |
|---|---|---|
| 100kHz–1MHz | ≥70dB | ≥70dB |
| 10MHz | ≥47dB | ≥60dB |
| 30MHz | ≥42dB | ≥50dB |
| 60MHz | ≥37dB | ≥45dB |
| 100MHz | ≥30dB | ≥40dB |
El sistema magnético integrado proporciona una supresión de ruido de modo común de hasta 70 dB, lo que ayuda a mantener la integridad de la señal, reducir las emisiones EMI y mejorar la confiabilidad de Ethernet en aplicaciones de redes integradas e industriales.
Diseñado para ofrecer durabilidad y conexiones eléctricas estables, el 08B1-1X1T-06-F utiliza materiales de primera calidad fabricados para resistir procesos de fabricación estándar.
Estos materiales proporcionan durabilidad a largo plazo y rendimiento eléctrico estable en entornos operativos exigentes.
El 08B1-1X1T-06-F cumple con los principales requisitos de la industria:
Números de archivo UL:
Estas certificaciones ayudan a agilizar las aprobaciones de productos y garantizar la compatibilidad de implementación global.
No. Este ICM está diseñado específicamente para aplicaciones Fast Ethernet 10BASE-T y 100BASE-TX. Gigabit Ethernet requiere una arquitectura magnética diferente que admita el funcionamiento 1000BASE-T.
No. Esta versión está clasificada como ICM RJ45 sin PoE.
El sistema magnético integrado proporciona un aislamiento de 1500 Vrms, cumpliendo con los requisitos de aislamiento IEEE 802.3.
No. El 08B1-1X1T-06-F es una configuración sin LED diseñada para aplicaciones donde no se requiere indicación de estado externa.
El conector utiliza montaje de orificio pasante para una retención mecánica robusta y confiabilidad de la unión soldada.
