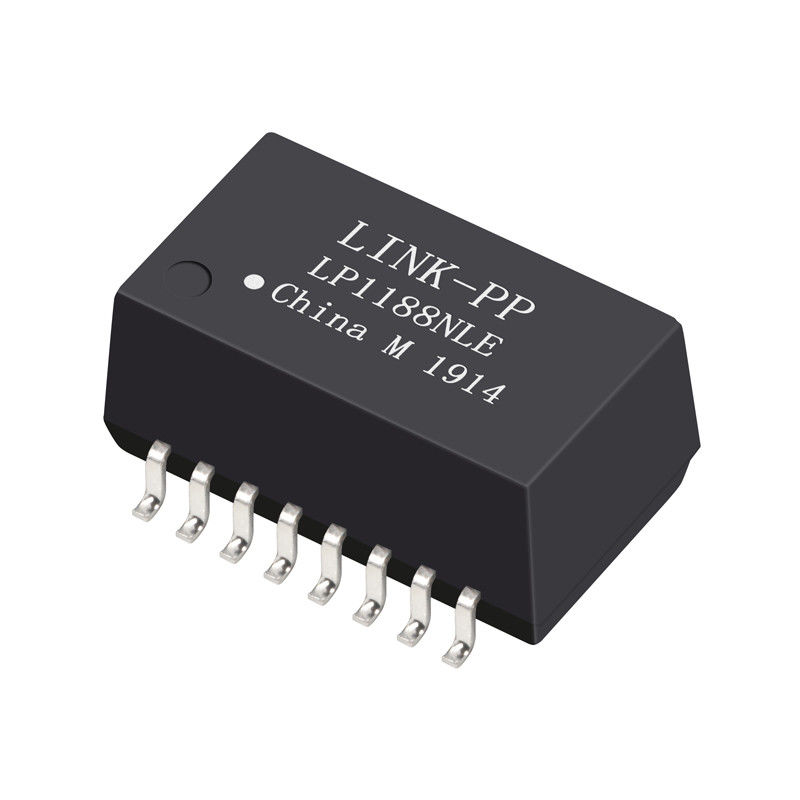

HX1188NL LAN Transformador de superficie montado 10/100 Base-T Ethernet 16 pines

Transformadores HX1188NL 100Base-TX Características:

1. Totalmente compatible con los estándares RoHS-6.
2. Diseñado con un marco abierto para mejorar la gestión térmica.
3. La tecnología de montaje en superficie permite una fácil integración.
4. El alto voltaje de aislamiento de 1.5 kV garantiza la seguridad y fiabilidad en la transmisión de datos.
5. Amplio rango de temperatura de funcionamiento de -40 °C a +85 °C.
6. Cuenta con una alta inductancia de 350 µH para soportar una transmisión de datos estable.
7. Dimensiones compactas de 12.7x9.53x5.97 mm.
8. Puede almacenarse a temperaturas que oscilan entre -50 °C y +125 °C.

Aplicaciones del transformador LAN HX1188NL:

• Transformador/choque LAN Ethernet
• Redes 100 Base-TX
• Interfaz de datos y aislamiento
• Entornos industriales y comerciales
• Equipos de red
• Telecomunicaciones
• Sistemas embebidos
• Sistemas de automatización
• Sistemas de seguridad

Hoja de datos HX1188NL:

Especificaciones eléctricas Pulse HX1188NL (@25°C):

1. Relación de vueltas 50KHz, 0.5V Lado del chip: Lado de línea = 1CT: 1CT±2%

2. Inductancia (Ls) 100KHz, 0.1V, polarización CC de 12mA: Lado del chip: 350uH Mín.

3. Pérdida de inserción 1-100MHz: -1.4dB Máx.

4. Pérdida de retorno 1-30MHz: -16dB Mín.

40MHz: -14.4dB Mín.

50MHz: -13.1dB Mín.

60-80MHz: -12dB Mín.

100MHz: -10dB Mín.

5. Rechazo diferencial a modo común:

30MHz: -45dB Mín.

60MHz: -40dB Mín.

100MHz: -35dB Mín.

6. Diafonía 30MHz: -40dB Mín.

60MHz: -35dB Mín.

100MHz: -30dB Mín.

7. Hi-Pot: 1500Vrms Mín.

Preguntas frecuentes sobre PULSE HX1188NL

1. ¿Qué es el transformador LAN HX1188NL?

El HX1188NL es un transformador LAN Ethernet dual-port 10/100Base-T diseñado para proporcionar aislamiento de señal, adaptación de impedancia y supresión de ruido entre un chip PHY y el cable de red. Se utiliza comúnmente en aplicaciones Fast Ethernet y cumple con los requisitos estándar IEEE 802.3 para una transmisión de datos fiable.

2. ¿Cuáles son las especificaciones clave del HX1188NL?

El HX1188NL presenta típicamente una relación de vueltas de 1:1 para los canales de transmisión y recepción, una inductancia de alrededor de 350 µH y un voltaje de aislamiento de aproximadamente 1500 Vrms. Está diseñado para Ethernet 10/100Base-T y viene en un paquete compacto de montaje en superficie adecuado para la integración en PCB.

3. ¿Qué velocidad de datos soporta el HX1188NL?

El HX1188NL soporta velocidades de datos Ethernet 10Base-T y 100Base-TX, lo que lo hace adecuado para aplicaciones Fast Ethernet. No soporta Gigabit Ethernet (1000Base-T), ya que su ancho de banda y características eléctricas no están diseñados para requisitos de señalización de mayor velocidad.

4. ¿Es el HX1188NL compatible con Gigabit Ethernet?

No, el HX1188NL no es compatible con Gigabit Ethernet porque está diseñado específicamente para aplicaciones 10/100Base-T. Gigabit Ethernet requiere magnetismos diferentes con mayor ancho de banda y características de rendimiento más estrictas, por lo que se debe utilizar un transformador 1000Base-T dedicado en su lugar.

5. ¿Cuál es la relación de vueltas del HX1188NL?

El HX1188NL tiene típicamente una relación de vueltas de 1:1 para los canales de transmisión y recepción, lo que garantiza una adaptación de impedancia adecuada entre el PHY Ethernet y el cable de par trenzado. Esta relación es estándar para la mayoría de los diseños de transformadores LAN 10/100Base-T.

6. ¿Cuál es el voltaje de aislamiento del HX1188NL?

El HX1188NL proporciona un voltaje de aislamiento de aproximadamente 1500 Vrms, lo que ayuda a proteger los dispositivos Ethernet de sobretensiones eléctricas y diferencias de potencial de tierra. Este aislamiento es esencial para cumplir con los requisitos de seguridad y fiabilidad en equipos de red.

7. ¿Qué chips PHY son compatibles con el HX1188NL?

El HX1188NL es típicamente compatible con chips PHY Ethernet 10/100Base-T como Microchip LAN8720, TI DP83848 y transceptores Fast Ethernet similares. Sin embargo, los diseñadores siempre deben verificar la compatibilidad con el diseño de referencia del fabricante del PHY para garantizar un rendimiento óptimo.

8. ¿Cuál es el equivalente o reemplazo del HX1188NL?

Un reemplazo común para el HX1188NL es el LP1188NL, que ofrece características eléctricas similares, incluida una relación de vueltas de 1:1 y soporte para 10/100Base-T. Al seleccionar un equivalente, los ingenieros deben verificar parámetros clave como la inductancia, la pérdida de inserción y el voltaje de aislamiento.

9. ¿Cómo se utiliza el HX1188NL en el diseño de circuitos Ethernet?

El HX1188NL se utiliza entre el PHY Ethernet y el conector RJ45 para proporcionar aislamiento y acondicionamiento de señal. Normalmente se coloca cerca del PHY en la PCB, con una polarización de toma central adecuada y un enrutamiento de impedancia controlada para garantizar la integridad de la señal y el cumplimiento de EMI.

10. ¿Cuál es la diferencia entre el HX1188NL y un RJ45 con magnetismo integrado?

El HX1188NL es un transformador LAN discreto utilizado en la PCB, mientras que un conector RJ45 con magnetismo integrado (MagJack) combina el transformador y el conector en un solo componente. Las soluciones discretas ofrecen más flexibilidad de diseño, mientras que las soluciones integradas simplifican el diseño y el montaje.
