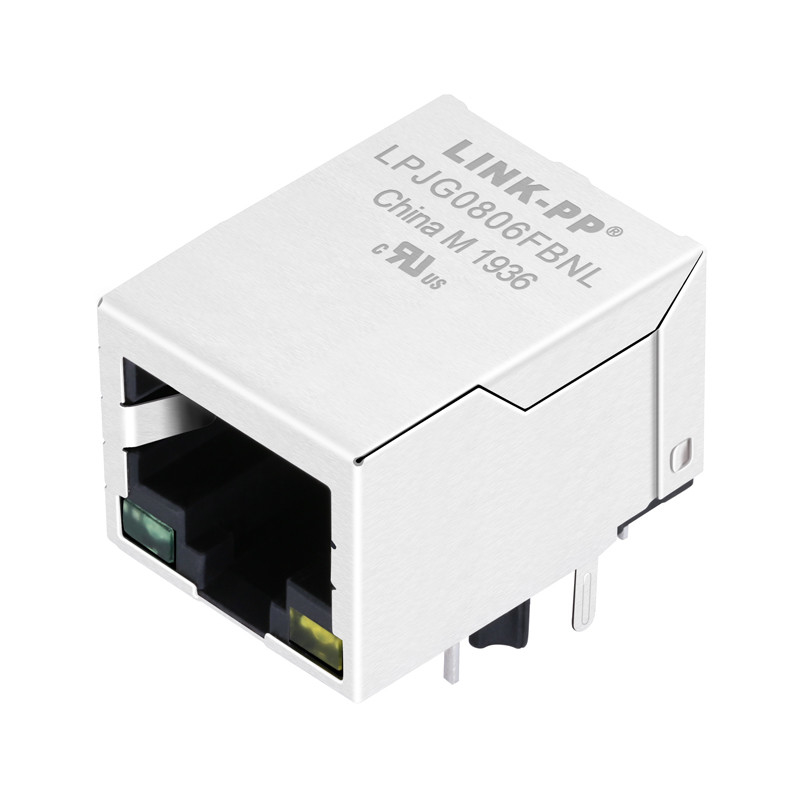

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit Conector RJ45

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit Conector RJ45

1. 10/100/1000 Base-TEnlace-PPSe utilizará el conector RJ45 LPJG0806FBNL

2. 1X1 Tab-down Compatible con HanrunSe aplicará el procedimiento siguiente:

3. A través del agujero- ¿ Qué es eso?con Magnetics

4. 21.3 mm de longitudSe trata de un dispositivo de control de velocidad.

5. Cumple o excede las normas lEEE802.3ab para 1000Base-T

6. Minimizar el espacio de PCB y simplificar el diseño de PCB

1X1 RJ45 Magjack con LEDDescripción:

1Tipo de producto Características:

1) Tipo de producto = conector
2) Tipo de conector = RJ45
3) Perfil = estándar
4) Orientación del montaje del PCB = entrada lateral (ángulo recto)

2. Accesorio mecánico:
1) Configuración de Jack = 1 x 1

3Características eléctricas:
1) Escudo = Sí

4. Características relacionadas con la terminación:
1) Dedo del EMI - Bajo = Sin
2) Método de terminación = soldadura

5Características relacionadas con el cuerpo:
1) Configuración del puerto = único
2) Dedo de EMI -Cima y lados = Sin
3) Orientación del cierre = estándar - cierre hacia abajo

6. Características relacionadas con el contacto:
1) Precargado = Sí
2) Tipo de terminación de contacto = a través del agujero

7Normas de la industria:
1) Cumplimiento de RoHS/ELV = cumplimiento de RoHS, cumplimiento de ELV
2) Procesos de soldadura libre de plomo = soldadura en onda capaz de alcanzar 240 °C,

Soldadura por oleaje capaz de alcanzar 260 °C, Soldadura por oleaje capaz de alcanzar 265 °C
3) Historial de cumplimiento de RoHS/ELV = Siempre fue conforme a RoHS

8Marcado de identificación:
1) Color LED izquierdo = Verde - 568nmlongitud de onda
2) Color LED derecho = Amarillo -585 nmlongitud de onda

9Condiciones de uso:
1) Se aplica a = placa de circuito impreso
2) Condiciones ambientales = Oficina / locales
3) Rango de temperatura de funcionamiento = 0 - 70°C

HR911130A Modelo de montaje
