Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: PA1279NL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
número de pieza: |
PA1279NL |
Uso del proyecto: |
Tarjeta de interfaz de red |
Apllication: |
10/100Base-T |
Munafactuer original: |
LINK-PP |
Número pin: |
16 |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
número de pieza: |
PA1279NL |
Uso del proyecto: |
Tarjeta de interfaz de red |
Apllication: |
10/100Base-T |
Munafactuer original: |
LINK-PP |
Número pin: |
16 |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Referencia recíproca del competidor
| Comerciante Número de parte |
Fabricante Número de parte |
Fabricante | Descripción |
|
PA1279NL |
LPxxxNL |
LINK-PP |

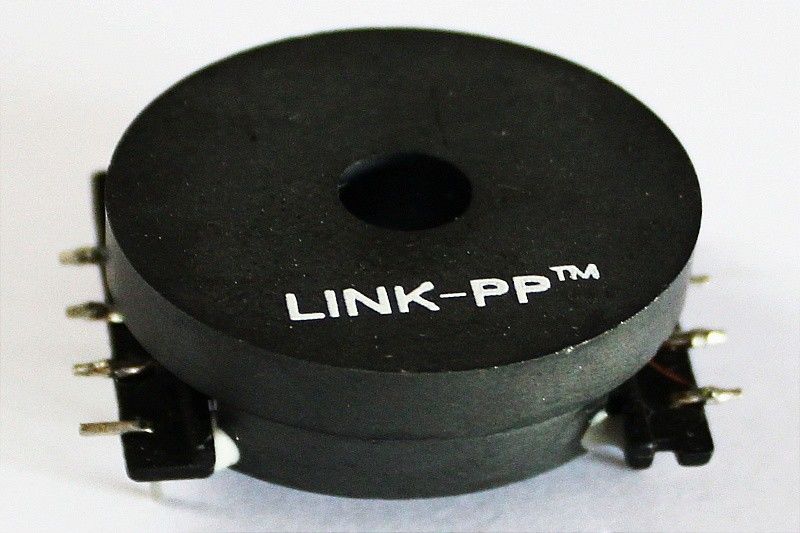

PA1279NL, Magnetics del puerto dual del transformador 10/100Base-T del Lan |
| Serie | Tipo del transformador | Usos | Dé vuelta a la radio |
| Transformador | Interfaz del aislamiento y de los datos | 10/100 base-T | 1:1 |
| Tipo del montaje | Tamaño/dimensión | Altura - asentada (máximo) | Precio unitario |
| Soporte superficial | 5.715x28.448x16.002m m | 5.715m m | $0.39-0.69 para la producción en masa |
|
Detalles rápidos
transformador del Lan del puerto 1.Single 2.ColiStructure: Toroidal transformador 3.100base-t 4.SMD, 16 pernos |
|||
10 / 100 BASE-TX escogen el transformador del Lan del puerto con 16 pernos
Descripción:
TRANSFORMADORES MAGNÉTICOS de sola del puerto 100 ETHERNET de la base-t
| Uso | ETHERNET del LAN (PoE&NON PoE) |
| AutomDX | SÍ |
| Comentario | RoHS LPxxxNL obediente |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Construcción | MOLDEO A PRESIÓN |
| Corazones por puerto | 4 |
| Número de puertos | Solo |
| PWB | NINGÚN PWB |
| Paquete | SMT |
| Altura del paquete (pulgadas) | 0,225 u otro |
| Altura del paquete (milímetro) | 5,715 u otro |
| Longitud del paquete (pulgadas) | 1,12 u otro |
| Longitud del paquete (milímetro) | 28,448 u otro |
| Anchura del paquete (pulgadas) | 0,63 u otro |
| Anchura del paquete (milímetro) | 16,002 u otro |
| RoHS obediente | YES-RoHS-6 |
| Velocidad | 10/100BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
Ventaja competitiva:
16 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
