Name: Transformador LAN PM48-2064K 10/100Base-T Dual Port Magnetics PM48-2030K
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: PM48-2064K
Price: 0.09 USD
Availability: InStock

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: PM48-2064K

Pago y términos de envío

Cantidad de orden mínima: 400/2000/10K/25K

Precio: $0.09-$1.2

Detalles de empaquetado: T&R

Tiempo de entrega: alrededor de 3 días

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 5KK/mes

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                    PM48-2064K, PM48-2030K, Magnetics de puerto dual 10/100Base-T


P/N 1:	PM48-2064K	P/N 2:	PM48-2030K
El montaje:	Por-agujero	OCL:	350
Puerto:	2	Aplicación:	10/100Base-T

P/N 1:	PM48-2064K
P/N 2:	PM48-2030K
El montaje:	Por-agujero
OCL:	350
Puerto:	2
Aplicación:	10/100Base-T

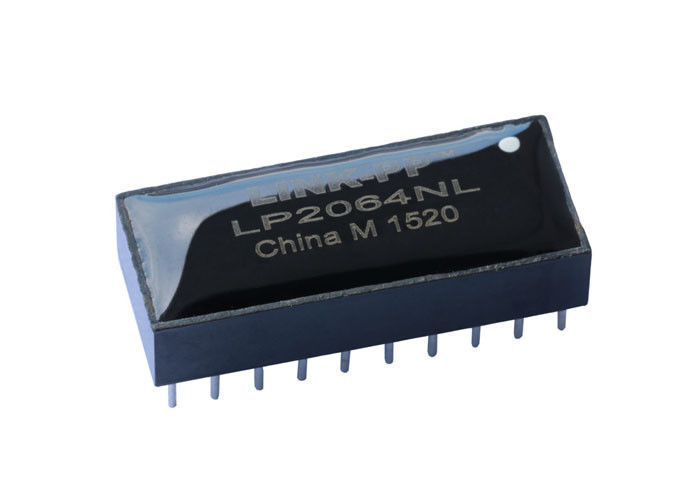

Transformador LAN PM48-2064K 10/100Base-T Dual Port Magnetics PM48-2030K

PM48-2064K

Cross LP2064NL

Puerto Dual 10/100Base-T

PM48-2030K PDF/Precio

Características de los módulos magnéticos de puerto dual 10/100Base-T:

Números de pieza: PM48-2064K / PM48-2030K

Diseñado paraEthernet 10/100Base-Taplicaciones de puerto dual
Rango de temperatura de funcionamiento:0°C a +70°C
Relación de vueltas: 1CT:1CT (TX y RX)
OCL: 350 µH mínimo @100kHz, polarización de 8mA CC
Alto voltaje de aislamiento: 1500 Vrms
Cumple conIEEE 802.3especificaciones para pérdida de inserción, pérdida de retorno y aislamiento
Compatible con la mayoría de losCI de controlador LANen la industria
Disponible en ambosestándar de la industriayopciones de paquete de bajo perfil
Ideal para aplicaciones que requierentransformadores LAN de puerto dualen diseños compactos

Especificaciones eléctricas (25):

Especificación	PM48-2064K	PM48-2030K
Relación de vueltas (TX)	1CT:1CT	1CT:1CT
Relación de vueltas (RX)	1CT:1CT	1CT:1CT
OCL (µH MIN @100kHz)	350	350
Cw/w (pF)	20	20
DCR (Ω MAX)	0.9	0.9
Pérdida de retorno 1–30MHz (dB MIN)	-18	-15.5
Pérdida de retorno 30–60MHz (dB MIN)	-14	-13.6
Pérdida de retorno 60–80MHz (dB MIN)	-12	-10
Voltaje de aislamiento (Vrms)	1500	1500
Inductancia de fuga (µH MAX @1MHz)	0.4	0.4
CMR (dB TYP @0.1–100MHz)	-40	-40
Diafonía (dB MIN @0.1–100MHz)	-38	-38
Pérdida de inserción (dB MAX @1–100MHz)	-1.15	-1.15
Resistencia de aislamiento (MΩ)	10000	10000
Referencia del esquema	1	2

Hoja de datos PM48-2064K / PM48-2030K:

Transformador LAN PM48-2064K 10/100Base-T Dual Port Magnetics PM48-2030K 0
