Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: S553-5999-37
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month

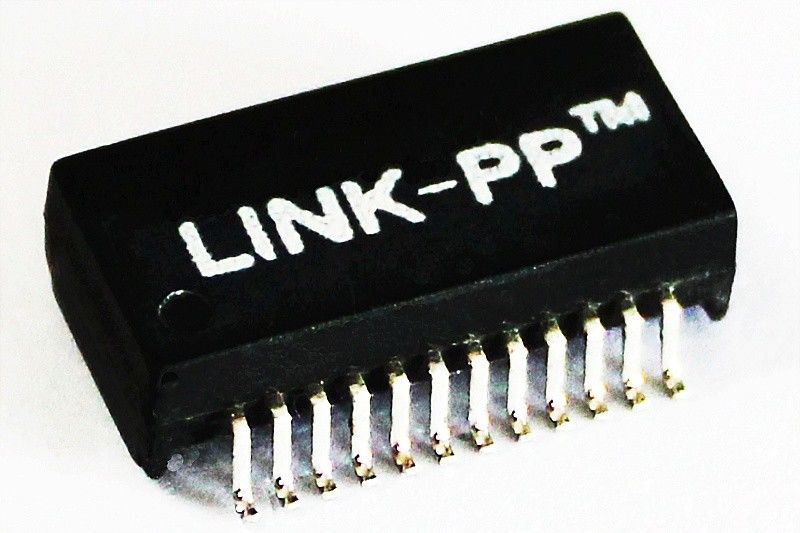

Magnetics aislado S556-5999-26 del Lan del 10BaseT del transformador S553-5999-37 del Lan de SMD
• El transformador da vuelta al ratio RX 1CT: 1CT y TX 1CT: 1.41CT
• módulos del Solo-puerto disponibles con y sin las obstrucciones comunes del modo
• Perfil bajo, empaquetado superficial del soporte clasificado a la temperatura del flujo del IR del pico de 225° C
• Temperatura de funcionamiento 0° a 70° C
• Voltaje de avería interwinding del mínimo de Vrms 1500
Especificaciones eléctricas @25℃
ratio 1.Turns:
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.41CT
2.OCL: minuto 200uH
pérdida 3.Insertion:
1~10MHz: -1.0dB máximo
pérdida 4.Return:
1~10MHz: Minuto de -15dB
5.Common al rechazo de modo común:
10~30MHz: Minuto de -40dB
30~100MHz: Minuto de -30dB
6.Crosstalk:
1~10MHz: Minuto de -40dB
7.Hipot: 1500Vrms.
entre la entrada-salida
temperatura 8.Operating: 0~70℃.
NOTAS:
tarjetas del adaptador 1.For, Maus, ejes, y
Usos de la placa madre
2.Designed para encontrar o para exceder IEEE802.3,
10 especificaciones de la base-T
3.Available con las obstrucciones comunes del modo para
Supresión de la EMI
la pieza de 4.For RoHS añade el sufijo NL
soldadura máxima de 5.RoHS “NL” que valora 245℃.
| Magnetics aislado S556-5999-26 del Lan del 10BaseT del transformador S553-5999-37 del Lan de SMD | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
