Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: SMST-1666/HX2260NL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Presupuesto: |
Hx2260nl |
Especificaciones1: |
Se trata de un documento de identificación. |
Velocidad: |
10/100 Base-T |
Número de puertos: |
soltero |
Solicitud: |
Lan Ethernet ((NoN PoE) |
Temperatura: |
- 40℃ A + 85℃ |
Hola-pote: |
Variación de velocidad |
OCL: |
minuto 350uh |
Archivi Disponibil: |
PDF/3D/ISG/STP/STEP/DATAY -Hoja de datos |
Presupuesto: |
Hx2260nl |
Especificaciones1: |
Se trata de un documento de identificación. |
Velocidad: |
10/100 Base-T |
Número de puertos: |
soltero |
Solicitud: |
Lan Ethernet ((NoN PoE) |
Temperatura: |
- 40℃ A + 85℃ |
Hola-pote: |
Variación de velocidad |
OCL: |
minuto 350uh |
Archivi Disponibil: |
PDF/3D/ISG/STP/STEP/DATAY -Hoja de datos |

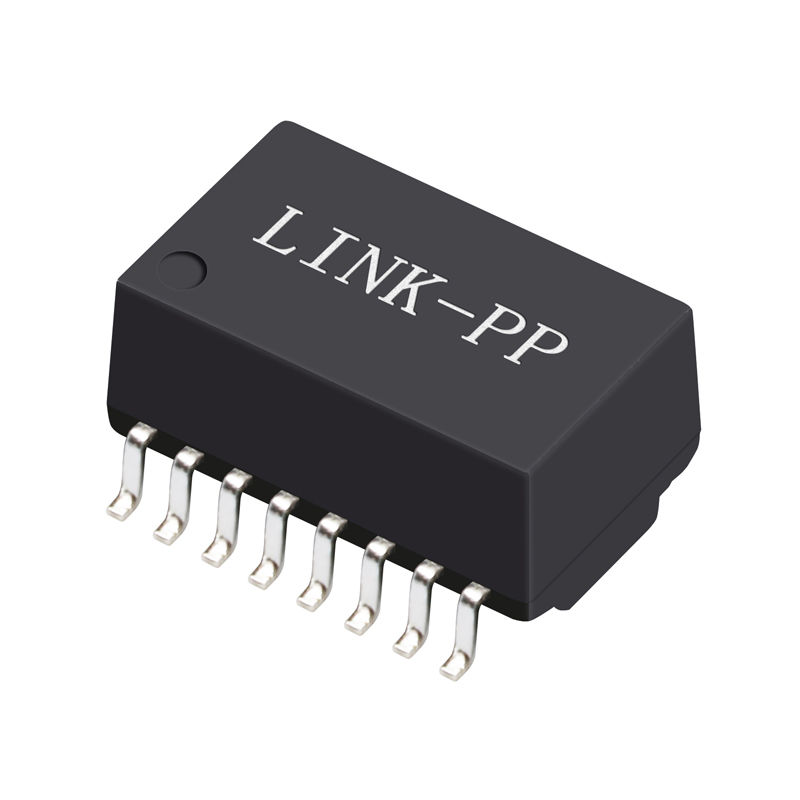

Transformador Lan de un puerto, Módulos magnéticos 10/100 BASE-TX
1. Transformador Lan de un solo puerto Rj45
2. Estructura de la bobina: Toroidal
3. Transformador 100base-t
4. SMD, 16 pines
Transformador Lan de un solo puerto 10 / 100 BASE-TX con 16 pines
Descripción:
TRANSFORMADORES MAGNÉTICOS ETHERNET de un solo puerto 100 Base-t
| Aplicación | LAN ETHERNET (PoE y NO PoE) |
| AutomDX | SÍ |
| Comentario | Cumple con RoHS LPXXXXNL |
| Configuración RX | T,C |
| Configuración TX | T,C |
| Construcción | MOLDE DE TRANSFERENCIA |
| Núcleos por puerto | 4 |
| Número de puertos | Individual |
| PCB | SIN PCB |
| Paquete | SMT |
| Altura del paquete (pulgadas) | 0.225 u otro |
| Altura del paquete (mm) | 5.715 u otro |
| Longitud del paquete (pulgadas) | 1.12 u otro |
| Longitud del paquete (mm) | 28.448 u otro |
| Ancho del paquete (pulgadas) | 0.63 u otro |
| Ancho del paquete (mm) | 16.002 u otro |
| Cumple con RoHS | SÍ-RoHS-6 |
| Velocidad | 10/100/1000BASE-TX |
| Temperatura | 0 A 70 / -40 A +85 |
| Relación de vueltas RX | 1CT:1CT |
| Relación de vueltas TX | 1CT:1CT |
| P/N principal | LP1198NL, etc. |
Especificaciones eléctricas (25):
1. Relación de vueltas 50KHz, 0.5V
Lado del chip: Lado de la línea = 1CT: 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, 12mA DC Bias:
Lado del chip: 350uH Mín.
3. Pérdida de inserción 1-100MHz: -1.4dB Máx.
4. Pérdida de retorno 1-30MHz: -16dB Mín.
40MHz: -14.4dB Mín.
50MHz: -13.1dB Mín.
60-80MHz: -12dB Mín.
100MHz: -10dB Mín.
5. Rechazo de modo común a modo diferencial:
30MHz: -45dB Mín.
60MHz: -40dB Mín.
100MHz: -35dB Mín.
6. Diafonía 30MHz: -40dB Mín.
60MHz: -35dB Mín.
100MHz: -30dB Mín.
7. Hi-Pot: 1500Vrms Mín.
Aplicaciones
Se utiliza para equipos de red y comunicación como HUB, tarjeta PC, Switch, Router, placa base de PC, SDH, PDH, teléfono IP, módem xDSL
Ventaja competitiva
| HX2260NL Transformador Lan de un puerto, Módulos magnéticos 10/100 BASE-TX SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
