Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: TG110-LC50N2RL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
TG110-LC50N2RL |
LINK-PP P/N: |
LP1183NL |
Número de puertos: |
Individual |
Ethernet: |
10/100 Base-T |
Aplicación: |
Ethernet del Lan |
Número pin: |
16 |
la temperatura: |
0℃ a + 70℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
TG110-LC50N2RL |
LINK-PP P/N: |
LP1183NL |
Número de puertos: |
Individual |
Ethernet: |
10/100 Base-T |
Aplicación: |
Ethernet del Lan |
Número pin: |
16 |
la temperatura: |
0℃ a + 70℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Detalles rápidos
transformador del Lan del puerto 1.Single
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 16 pernos

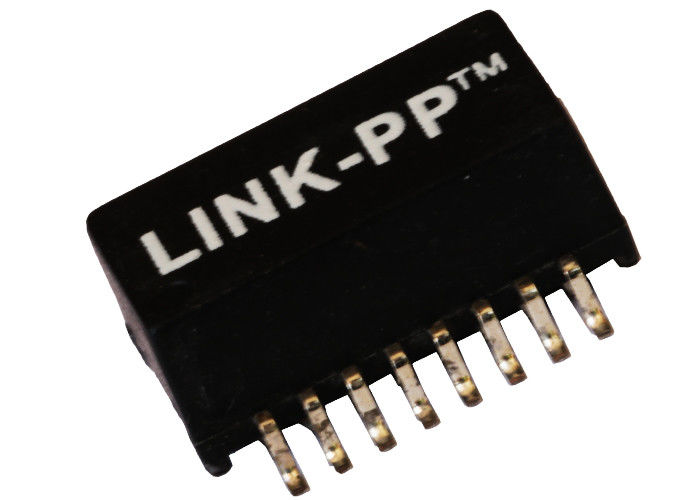

10 / 100 BASE-TX escogen el transformador del Lan del puerto con 16 pernos
Descripción:
Transformadores magnéticos de sola del puerto 100 Ethernet de la base-t
| Uso | ETHERNET del LAN (PoE&NON PoE) |
| AutomDX | SÍ |
| Comentario | RoHS TG110-LC50N2RL==> obediente LP1183NL |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Construcción | MOLDEO A PRESIÓN |
| Corazones por puerto | 4 |
| Número de puertos | Solo |
| PWB | NINGÚN PWB |
| Paquete | SMT |
| Altura del paquete (pulgadas) | 0,225 u otro |
| Altura del paquete (milímetro) | 5,715 u otro |
| Longitud del paquete (pulgadas) | 1,12 u otro |
| Longitud del paquete (milímetro) | 28,448 u otro |
| Anchura del paquete (pulgadas) | 0,63 u otro |
| Anchura del paquete (milímetro) | 16,002 u otro |
| RoHS obediente | YES-RoHS-6 |
| Velocidad | 10/100/1000BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
| P/N principal | LP1183NL, etc |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
Usos:
Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL.
Ventaja competitiva:
Diseñador y fabricante del ☛ durante 18 años.
trabajos del ☛ 2500, 4 plantas
Del ☛ analizador de red de la platija del paso definitivamente
Acción del ☛ o 4 semanas.
Diseño flexible del ☛ según las informaciones requeridas de los clientes sin cualquier tarifa exral.
| Transformador magnético del Lan, 1 tarjeta TG110-LC50N2RL 10/100Base-TX de Ethernet del puerto | |||
|---|---|---|---|
| TG110-LC50N2RL | GP5609RS LF | 24HST1041A-3 LF | HF DE VP8019ZM |
| HF DE TS8121CXM | GP5609S LF | HF DE LOS 40SS10002M | HF VP2009 |
| HF TS8142 | GP5609S-2 LF | G2PS109BN LF | HF DE VP2009M |
| HF TS847 | TG110-LC50N2RL | 40ST10002-1 LF | VP1197 LF |
| TST1284 LF | GP5829 LF | G2PS109N-A LF | TG110-LC50N2RL |
| TST1284A LF | GP5829NY LF | HF GS5007 | VP4015 LF |
| TST1284A-1 LF | GP5829R LF | HF GS5008 | HF DE TS8019M |
| TST1284C LF | GU5829 LF | HF GS5008M1 | HF TS8019 |
| TST1284R LF | TG110-LC50N2RL | TG110-LC50N2RL | VP2005A LF |
| TST1284-V LF | HG5210 LF | GST5007 LF | VP2006A LF |
| 20PT1021A LF | LGP5409 LF | GST5009 LF | VP2006B LF |
| 20PT1021FX1 LF | PG4P109 LF | GST5009-1 LF | VP2006Z LF |
| 20PT1021IX1 LF | PG4P109N LF | GS5012 LF | TG110-LC50N2RL |
| 20PT1021IZ LF | PG4P209 LF | GS5012M1 LF | VP2009 LF |
| 20PT1021SX1 LF | PG4P209N LF | GS5014 LF | VP2014 LF |
| 20PT1021SX1 LF | PG4P209RZN LF | GS5014-1 LF | VP2017 LF |
| 20PT1024X1 LF | PG4P216N LF | GS5014B LF | HF VP8019 |
