Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO

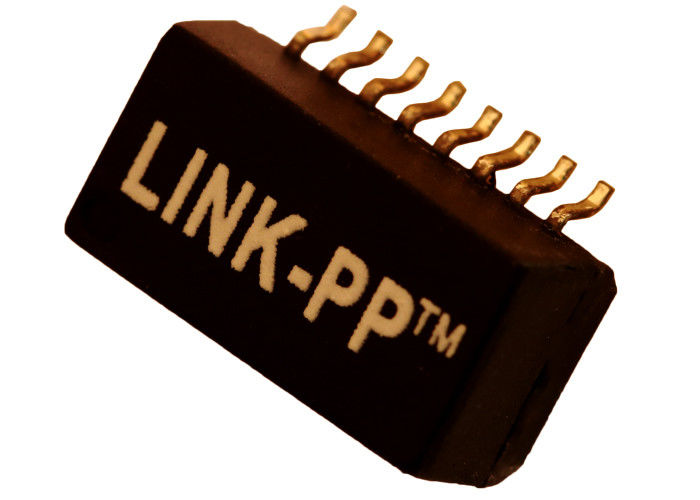

Número de modelo: TLA-3T110LF-T
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
TLA-3T110LF-T |
Velocidad: |
10/100 Base-T |
Paquete: |
SMD |
Número pin: |
16 |
la temperatura: |
0℃ a +70℃ |
Aplicación: |
Ethernet (NO PoE) |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
TLA-3T110LF-T |
Velocidad: |
10/100 Base-T |
Paquete: |
SMD |
Número pin: |
16 |
la temperatura: |
0℃ a +70℃ |
Aplicación: |
Ethernet (NO PoE) |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
| TLA-3T110LF-T | Cruz LP356SNL | UE-TS7010 LF | 23Z356SMT |
CARACTERÍSTICAS
• Producto conforme al directorio de RoHS.
• Puede ser montado con la soldadura sin plomo (máximo 260°C).
• 16 paquete del perno SMD (echada del perno 1.27mm=50mil).
• Usando los corazones de alta calidad y de la banda ancha de ferrita para el LAN.
• La especificación de empaquetado está grabando y el bulto (TLA-3T1 LF-T: Grabe y aspe, TLA-3T1 LF: Bulto).
Especificaciones eléctricas @25℃
ratio 1.Turns (el %%P5%):
(1-3): (16-14) =1CT: 1CT
(6-8): (11-9) =1CT: 1.414CT
2.Inductance OCL: MINUTO 200uH
inductancia 3.Leakage: 0.5uH MAX
capacitancia 4.Interwinding: 12pF MAX
5. DCR del Pri: 0.6Ω MAX
pernos 6.Pri: (1-3) y (6-8)
7.Isolation Hipot: 2000Vrms
temperatura 8.Operating: -40℃~+85℃.
NOTAS:
1.Designed al uso de ayuda, tal como SOHO (ADSLmodems), LAN-en-placa madre (LOM), eje e interruptores.
diversos ratios de las vueltas 2.With.
soldadura del pico de 3.RoHS " NL” que valora 245℃.
