Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: HF-81606T
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
especificaciones: |
HF-81606T |
Uso: |
Lan Ethernet (no PoE) |
Paquete: |
SMD |
Número pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Corazones por puerto: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
especificaciones: |
HF-81606T |
Uso: |
Lan Ethernet (no PoE) |
Paquete: |
SMD |
Número pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Corazones por puerto: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |

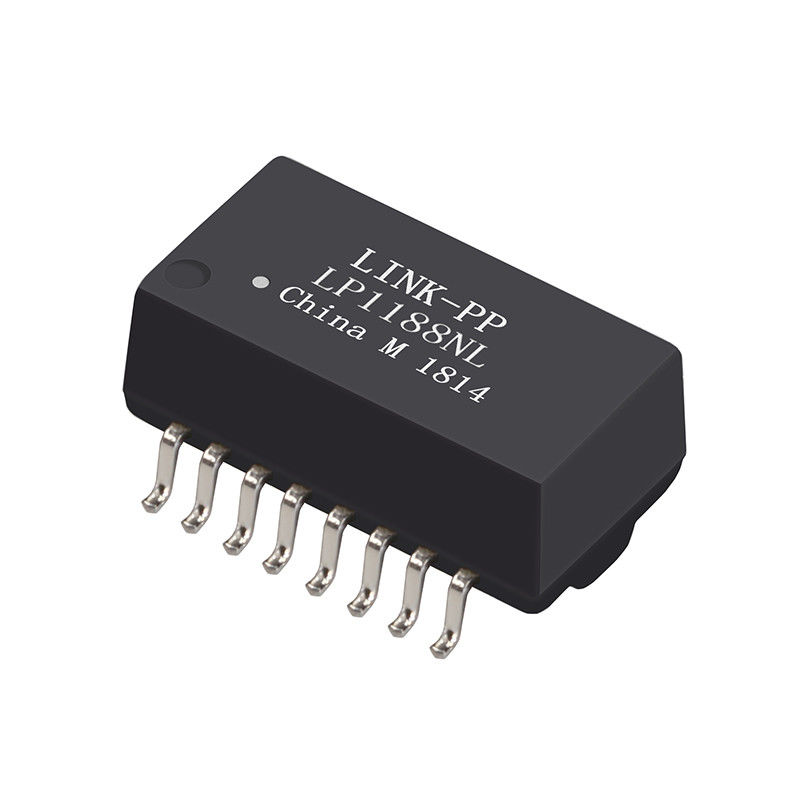

10/100BASE-TX solo Magnetics portuario HF-81606 T
| Uso | ETHERNET del LAN (PoE&NON PoE) |
| AutomDX | SÍ |
| Comentario | RoHS LP1188NL obediente |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Construcción | MOLDEO A PRESIÓN |
| Corazones por puerto | 4 |
| Número de puertos | Solo puerto |
| PWB | NINGÚN PWB |
| Paquete | SMT |
| Altura del paquete (pulgadas) | 0,225 u otro |
| Altura del paquete (milímetros) | 5,715 u otro |
| Longitud del paquete (pulgadas) | 1,12 u otro |
| Longitud del paquete (milímetros) | 28,448 u otro |
| Anchura del paquete (pulgadas) | 0,63 u otro |
| Anchura del paquete (milímetros) | 16,002 u otro |
| RoHS obediente | YES-RoHS-6 |
| Velocidad | 10/100/1000BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Da vuelta al ratio RX | 1CT: 1CT |
| Da vuelta al ratio TX | 1CT: 1CT |
| P/N principal | LP1188NL, etc |
Especificaciones eléctricas de HF-81606T (25)
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Pérdida de vuelta:
1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Interferencia
30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
Ventaja competitiva:
16 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
| HF-81606T aisló Ethernet Lan Transformer Module, 16 Magnetics de los pernos LP1188NL | |||
| 7499011121A | MIC38121-5356X-LF3 | MIC24010-5117 | 7499111447 |
| 7499011222A | MIC38011-5265T-LF3 | 7499111444 | 7499111614A |
| 7499210121A | 74990111215A | MIC24010-0104 | 7499511440 |
| 7499211121A | MIC25010-5110 | MIC24010-5137 | 7499511611A |
| 7499211125 | MIC25010-5101 | 74990110010 | 7499021125 |
| 7499211002A | MIC25011-5110 | 7499011442 | MIC24810-0104 |
| 7499211122A | MIC25013-5110 | MIC24111-0101 | MIC24811-0104 |
| 7499211123A | MIC25013-5223 | MIC24112-0101 | 7499021220 |
| 7499410420 | HF-81606T | MIC24111-0108 | MIC24811-0108 |
| 7499010441 | 74990112112 | 74990112116 | 7499210001A |
| 74990100011A | MIC2501A-5110 | MIC2411C-6131 | 7499210124A |
| 74990110030 | MIC25113-0141 | MIC24110-6131 | HF-81606T |
| 74990111217 | MIC2511C-6131 | MIC2411D-0117 | 74980111211 |
| 74990112116A | MIC2511A-0141 | MIC24011-0104 | 74990110013 |
| 74990101210 | MIC25113-6131 | MIC24011-5108 | MIC24018-5101 |
| 7499011001 | MIC25111-0110 | MIC24012-5101 | MIC24010-0229 |
| 7497110616 | MIC25210-0101 | MIC24012-5204 | 74990110011 |
| 7497111611A | HF-81606T | MIC24012-5117 | 74990112117 |
| 7498111001 | MIC25212-0110 | MIC2401D-5101 | MIC24019-0101 |
| 7498111120R | MIC25213-5210 | MIC2401D-5217 | MIC24010-0107 |
| 7499110122 | MIC25310-5110 | MIC24013-0102 | MIC24011-0101 |
| HF-81606T | MIC25311-0110 | MIC24013-5204 | 7499111121 |
| 7499110124 | 7499010218 | MIC24013-5104 | 7499111221A |
| 7499111000A | MIC24010-5101 | MIC24010-5104 | 7499111121A |
