Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: HF-81606T
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
especificaciones: |
HF-81606T |
Uso: |
Lan Ethernet (no PoE) |
Paquete: |
SMD |
Número pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Corazones por puerto: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
especificaciones: |
HF-81606T |
Uso: |
Lan Ethernet (no PoE) |
Paquete: |
SMD |
Número pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Corazones por puerto: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |

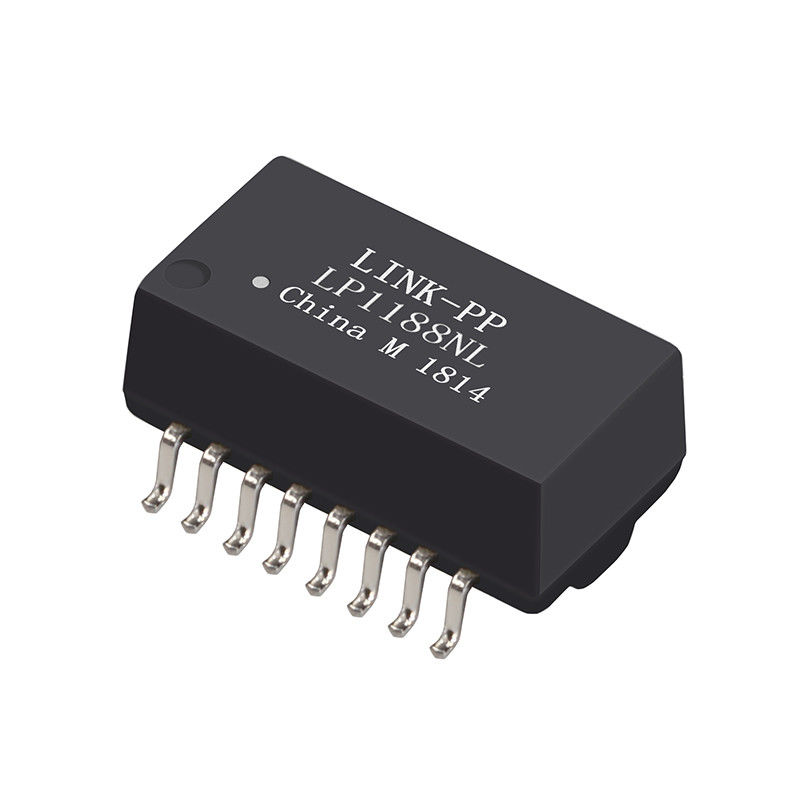

10/100BASE-TX solo Magnetics portuario HF-81606 T
| Uso | ETHERNET del LAN (PoE&NON PoE) |
| AutomDX | SÍ |
| Comentario | RoHS LP1188NL obediente |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Construcción | MOLDEO A PRESIÓN |
| Corazones por puerto | 4 |
| Número de puertos | Solo puerto |
| PWB | NINGÚN PWB |
| Paquete | SMT |
| Altura del paquete (pulgadas) | 0,225 u otro |
| Altura del paquete (milímetros) | 5,715 u otro |
| Longitud del paquete (pulgadas) | 1,12 u otro |
| Longitud del paquete (milímetros) | 28,448 u otro |
| Anchura del paquete (pulgadas) | 0,63 u otro |
| Anchura del paquete (milímetros) | 16,002 u otro |
| RoHS obediente | YES-RoHS-6 |
| Velocidad | 10/100/1000BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Da vuelta al ratio RX | 1CT: 1CT |
| Da vuelta al ratio TX | 1CT: 1CT |
| P/N principal | LP1188NL, etc |
Especificaciones eléctricas de HF-81606T (25)
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Pérdida de vuelta:
1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Interferencia
30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
Ventaja competitiva:
16 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
