Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO

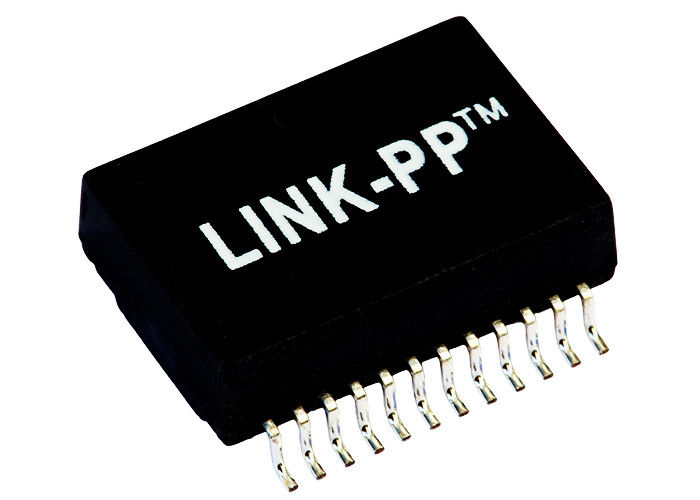

Número de modelo: TX1267NL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
número de pieza: |
TX1267NL |
Velocidad: |
10/100 Base-T |
Número de puertos: |
Solo puerto |
Aplicación: |
Ethernet del Lan |
Paquete: |
SMD |
Número pin: |
24 |
la temperatura: |
0℃ a + 70℃ |
Construcción: |
Marco abierto |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
número de pieza: |
TX1267NL |
Velocidad: |
10/100 Base-T |
Número de puertos: |
Solo puerto |
Aplicación: |
Ethernet del Lan |
Paquete: |
SMD |
Número pin: |
24 |
la temperatura: |
0℃ a + 70℃ |
Construcción: |
Marco abierto |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
transformador del Lan del puerto 1.Single
2.ColiStructure: Toroidal
transformador 3.100Base-t
4.SMD, 16 pernos
10 / 100/1000BASE-TX escogen el transformador del Lan del puerto con 24 pernos
Descripción:
Solos transformadores del Magnetics de Gigabit Ethernet del puerto
| Uso | ETHERNET del LAN (PoE&NON PoE) |
| AutomDX | SÍ |
| Comentario | RoHS obediente |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Construcción | MOLDEO A PRESIÓN |
| Corazones por puerto | 4 |
| Número de puertos | Solo |
| PWB | NINGÚN PWB |
| Paquete | SMT |
| Altura del paquete (pulgadas) | 0,225 u otro |
| Altura del paquete (milímetro) | 5,715 u otro |
| Longitud del paquete (pulgadas) | 1,12 u otro |
| Longitud del paquete (milímetro) | 28,448 u otro |
| Anchura del paquete (pulgadas) | 0,63 u otro |
| Anchura del paquete (milímetro) | 16,002 u otro |
| RoHS obediente | YES-RoHS-6 |
| Velocidad | 10/100/1000BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
| P/N principal | LP1102NL, etc |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
Ventaja competitiva:
•Fabricado bajo controles estrictos.
•El 100% probado (no apenas lote probado)
•LINK-PP es OEM de TE (Tyco) durante 10 años
•Cliente acertado: Texas Instruments Samsung Cisco Siemens y Intel…
•LINK-PP es el proveedor preferido del TI (Texas Instruments)
•Garantía de calidad: 7 años
