Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: XF0013D23
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
XF0013D23 |
LINK-PP P/N: |
LPB80001ANL |
Velocidad: |
10/100 Base-T |
Aplicación: |
Ethernet del Lan (PoE) |
Número pin: |
20 |
la temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
XF0013D23 |
LINK-PP P/N: |
LPB80001ANL |
Velocidad: |
10/100 Base-T |
Aplicación: |
Ethernet del Lan (PoE) |
Número pin: |
20 |
la temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
transformador del puerto 1.Single
transformador de 2.10/100 bases-t
3.Type: Estructura de la bobina de SMT 4.: Toroidal

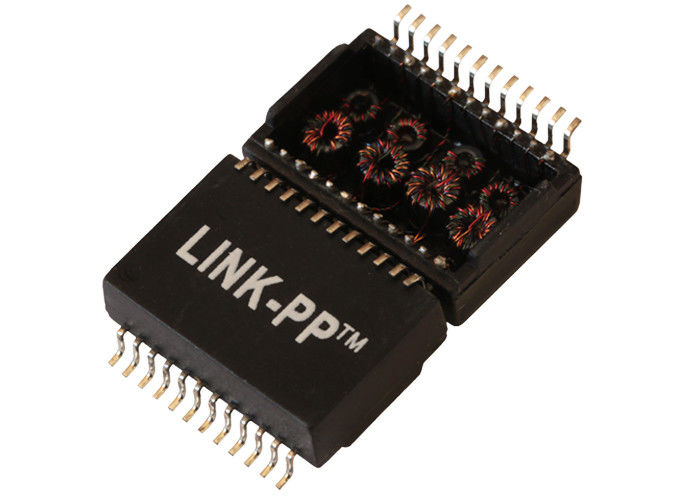

El transformador 10/100Base-T del Lan del SADO escoge los módulos XF0013D23 del transformador del puerto
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
Descripción:
10/100Base-T escogen los módulos del transformador del puerto
|
Uso |
ETHERNET del LAN (PoE&NON PoE) |
|
AutomDX |
SÍ |
|
Comentario |
RoHS obediente |
|
Configuración RX |
T, C |
|
Configuración TX |
T, C |
|
Construcción |
MOLDEO A PRESIÓN |
|
Corazones por puerto |
4 |
|
Número de puertos |
Solo |
|
PWB |
NINGÚN PWB |
|
Paquete |
SMT |
|
Altura del paquete (pulgadas) |
0,225 u otro |
|
Altura del paquete (milímetros) |
5,715 u otro |
|
Longitud del paquete (pulgadas) |
1,12 u otro |
|
Longitud del paquete (milímetros) |
28,448 u otro |
|
Anchura del paquete (pulgadas) |
0,63 u otro |
|
Anchura del paquete (milímetros) |
16,002 u otro |
|
RoHS obediente |
YES-RoHS-6 |
|
Velocidad |
10/100/1000BASE-TX |
|
Temperatura |
0 A 70/-40 a +85 |
|
Ratio RX de las vueltas |
1CT: 1CT |
|
Ratio TX de las vueltas |
1CT: 1CT |
|
P/N principal |
LP1102NL, etc |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: 1500Vrms, 0.5mA, 1Sec
Lado del microprocesador a la línea lado
Ventaja competitiva:
16 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
