Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: XFATM9B1
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
PN: |
XFATM9B1 |
Dé vuelta al ratio: |
1:1 |
Ethernet: |
10/100Base-T rápidamente |
Hipot: |
1500V |
Uso: |
Lan Ethernet (no PoE) |
Número pin: |
16 |
Temperatura: |
-40℃ a +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
XFATM9B1 |
Dé vuelta al ratio: |
1:1 |
Ethernet: |
10/100Base-T rápidamente |
Hipot: |
1500V |
Uso: |
Lan Ethernet (no PoE) |
Número pin: |
16 |
Temperatura: |
-40℃ a +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Transformador del Lan RJ45 | Magnetics 16Pins | XFATM9B1 |
|---|
transformador del puerto 1.Single
transformador de 2.10/100 bases-t
3.Type: Estructura de la bobina de SMT/SMD 4.: Toroidal
El transformador 10/100Base-T del Lan del SADO escoge los módulos XFATM9B1 del transformador del puerto
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
Descripción:
10/100Base-T escogen los módulos del transformador del puerto
|
Uso |
ETHERNET del LAN (PoE&NON PoE) |
|
AutomDX |
SÍ |
|
Comentario |
RoHS obediente |
|
Configuración RX |
T, C |
|
Configuración TX |
T, C |
|
Construcción |
MOLDEO A PRESIÓN |
|
Corazones por puerto |
4 |
|
Número de puertos |
Solo |
|
PWB |
NINGÚN PWB |
|
Paquete |
SMT |
|
Altura del paquete (pulgadas) |
0,225 u otro |
|
Altura del paquete (milímetros) |
5,715 u otro |
|
Longitud del paquete (pulgadas) |
1,12 u otro |
|
Longitud del paquete (milímetros) |
28,448 u otro |
|
Anchura del paquete (pulgadas) |
0,63 u otro |
|
Anchura del paquete (milímetros) |
16,002 u otro |
|
RoHS obediente |
YES-RoHS-6 |
|
Velocidad |
10/100/1000BASE-TX |
|
Temperatura |
0 A 70/-40 a +85 |
|
Ratio RX de las vueltas |
1CT: 1CT |
|
Ratio TX de las vueltas |
1CT: 1CT |
|

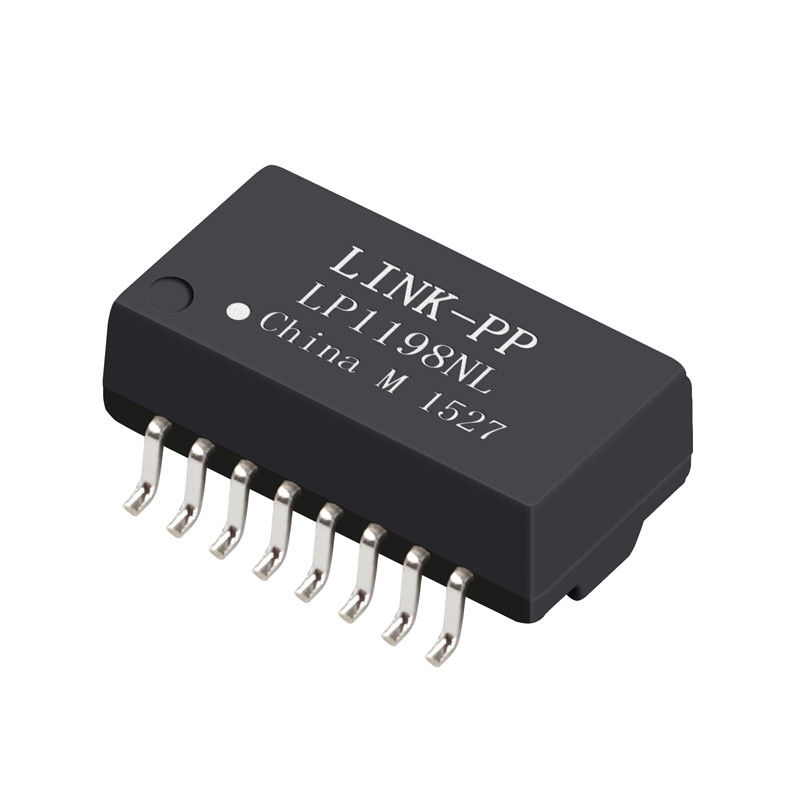

P/N principal |
LP1198NL, etc |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: 1500Vrms, 0.5mA, 1Sec
Lado del microprocesador a la línea lado
| Transformador del Lan del PWB RJ45, módulo XFATM9B1 del transformador del Magnetics 16Pins | |||
|---|---|---|---|
| HF DE TS8121CM | GP5609RS LF | 24HST1041A-3 LF | HF DE VP8019ZM |
| HF DE TS8121CXM | GP5609S LF | HF DE LOS 40SS10002M | HF VP2009 |
| HF TS8142 | GP5609S-2 LF | G2PS109BN LF | HF DE VP2009M |
| HF TS847 | GP5609Z LF | 40ST10002-1 LF | XFATM9B1 |
| TST1284 LF | GP5829 LF | G2PS109N-A LF | VP3119 LF |
| TST1284A LF | XFATM9B1 | HF GS5007 | VP4015 LF |
| TST1284A-1 LF | GP5829R LF | HF GS5008 | HF DE TS8019M |
| TST1284C LF | GU5829 LF | HF GS5008M1 | XFATM9B1 |
| XFATM9B1 | HG4P LF | HF GS5009 | VP2005A LF |
| TST1284-V LF | XFATM9B1 | GST5007 LF | VP2006A LF |
| 20PT1021A LF | LGP5409 LF | XFATM9B1 | VP2006B LF |
| 20PT1021FX1 LF | PG4P109 LF | GST5009-1 LF | VP2006Z LF |
| 20PT1021IX1 LF | PG4P109N LF | GS5012 LF | VP2008 LF |
| 20PT1021IZ LF | PG4P209 LF | GS5012M1 LF | VP2009 LF |
| 20PT1021SX1 LF | PG4P209N LF | GS5014 LF | VP2014 LF |
| XFATM9B1 | PG4P209RZN LF | GS5014-1 LF | VP2017 LF |
| 20PT1024X1 LF | PG4P216N LF | GS5014B LF | HF VP8019 |
