Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: 101901MH016SA41ZL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Especificaciones: |
LP1198NL |
Velocidad: |
10/100 Base-T |
Número de puertos: |
Individual |
Aplicación: |
Ethernet del Lan |
Número pin: |
16 |
la temperatura: |
- 40℃ A + 85℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificaciones: |
LP1198NL |
Velocidad: |
10/100 Base-T |
Número de puertos: |
Individual |
Aplicación: |
Ethernet del Lan |
Número pin: |
16 |
la temperatura: |
- 40℃ A + 85℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Número de la bobina: Autotransformador
2. Voltaje del aislamiento: 1500Vrms
3.Type: SMT
4. Estructura de la bobina: Toroidal

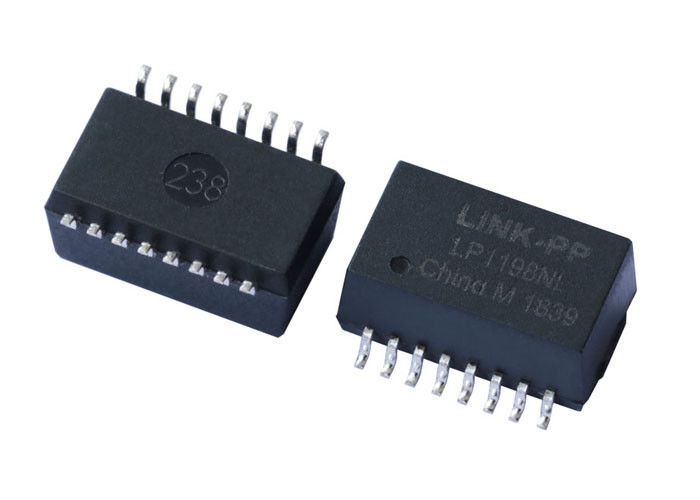

10/100 solo transformador del pulso de Ethernet de los puertos de la base-t para el eje, tarjeta PC
Descripción:
LP1198NL escogen el transformador discreto de los puertos, autotransformador 101901MH016SA41ZL
|
Uso |
ETHERNET del LAN (PoE&NON PoE) |
|
AutomDX |
SÍ |
|
Comentario |
RoHS LP1198NL obediente |
|
Configuración RX |
T, C |
|
Configuración TX |
T, C |
|
Construcción |
MOLDEO A PRESIÓN |
|
Corazones por puerto |
4 |
|
Número de puertos |
1 |
|
PWB |
NINGÚN PWB |
|
Paquete |
SMT |
|
Altura del paquete (pulgadas) |
0,225 u otro |
|
Altura del paquete (milímetros) |
5,715 u otro |
|
Longitud del paquete (pulgadas) |
1,12 u otro |
|
Longitud del paquete (milímetros) |
28,448 u otro |
|
Anchura del paquete (pulgadas) |
0,63 u otro |
|
Anchura del paquete (milímetros) |
16,002 u otro |
|
RoHS obediente |
YES-RoHS-6 |
|
Velocidad |
10/100BASE-TX |
|
Temperatura |
0 A 70/-40 a +85 |
|
Ratio RX de las vueltas |
1CT: 1CT |
|
Ratio TX de las vueltas |
1CT: 1CT |
|
P/N principal |
LP1198NL, etc |
Especificaciones eléctricas (25):
Especificación eléctrica @25℃
1.OCL: minuto 350uH
@100KHz, 0.2V, con PREJUICIO de 8mA DC
ratio 2.Turns (el %%P5%):
TX=1CT: 1CT RX=1CT: 1CT
pérdida 3.Insertion:
0.3-100MHz: - 1.1dB máximo
pérdida 4.Return (minuto del DB):
0.3-30MHz: - 18 40MHz: - 16
50MHz: - 14,5 60-80MHz: - 12
5.Crosstalk (minuto del DB):
0.3-60MHz: - 42 60-100MHz: - 35
rechazo del modo 6.Common (minuto del DB):
0.3-30MHz: - 40 60MHz: - 35
80-100MHz: - 30
voltaje 7.Isolation: 1500Vrms
temperatura 8.Operating: -40℃~+85℃.
NOTAS
1.Designed al uso de ayuda, tal como SOHO (módems de ADSL), LAN-en-placa madre (LOM), eje e interruptores.
diversos ratios de las vueltas 2.With.
soldadura del pico de 3.RoHS " NL” que valora 260℃.
Ventaja competitiva:
16 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
| LP1198NL escogen el transformador discreto de los puertos, autotransformador 101901MH016SA41ZL | |||
|---|---|---|---|
| TG01-0756NRL | TG84-2006P1 | TG10G-S100NJLF | TG01-RF10NS8LF |
| TG01-1006NRL | TG86-2006P | TG10G-S101NJLF | TG04-RF01NS8LF |
| TG01-1506NRL | TG92-2006P1 | TG10G-S102NJLF | TGSP-RF12NS8LF |
| TD11-6006F | TG04-1505NC | TG10G-RP02NJLF | TGSP-RF02NS8LF |
| 101901MH016SA41ZL | TG23-1505NC | TG111-S112NYRL | TGSP-RF04NS8LF |
| TD12-0756F | TG24-S001NC | TG111-E112NYRL | TG07-RF18NS8LF |
| TD12-0756G | TG24-S001NC | TG1G-E012NZRL | TG08-RF05NS8LF |
| TD12-1506F | 101901MH016SA41ZL | TG111-HP3NZRL | TGSP-RF19NS8LF |
| TD12-1506G | TG28-1505NC | TG1G-S012NZRL | TGSP-RF06NS8LF |
| TD12-2506F | TG28-1505NC | TG111-HPE3NZRL | TG110-RP06NJRL |
| TD12-2506G | TG35-1505NC | TG110-AMX2NXRL | TG110-S050N2LF |
| TG110-RP01NZRL | TG38-1505NC | TG110-EMX6NXRL | TG110-S050N2RL |
| TG110-RP03NZRL | TG42-1505NC | TG110-BCM2NXRL | TG110-S055N2RL |
| TG110-RPE9NZRL | TG63-1505NC | FS02-101Y2RL | TG110-S120N2RL |
| TG110-RP05NYRL | TG64-1505NC | LP1198NL | TG110-S125N2RL |
| TG110-RP10NYRL | TG74-1505NC | FS22-101Y2RL | TG110-S131N2RL |
| TG110-RPE10NYRL | TG04-1006P1RL | FS02-114Y2RL | TG110-S139N2RL |
| TG110-RPE12NJRL | TG04-2006P1RL | FS12-114Y2RL | TG110-3506N6RL |
| TG110-RP07NJRL | TG41-2006PRL | LP1198NL | TG110-S101N6RL |
| TG110-E055N5LF | TG110-E050N5LF | TG110-E055N5RL | TG110-S141N5RL |
| TG110-E050N5RL | TG110-E120N5RL | TG110-E139N5RL | TG110-E125N5RL |
