Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: POE36PR-12ED
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.82
Detalles de empaquetado: Cinta y carrete
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 5kk/mes
Presupuesto: |
POE36PR-12ED |
Fuerza: |
36W |
Inductancia a 0A: |
41 |
Tolerancia: |
10% |
Isat: |
4.2a |
Inductancia de fuga máx.: |
0,28 µH |
voltaje de aislamiento: |
12 V, 1,5 A |
Producción secundaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Más de 20 años |
Presupuesto: |
POE36PR-12ED |
Fuerza: |
36W |
Inductancia a 0A: |
41 |
Tolerancia: |
10% |
Isat: |
4.2a |
Inductancia de fuga máx.: |
0,28 µH |
voltaje de aislamiento: |
12 V, 1,5 A |
Producción secundaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Más de 20 años |

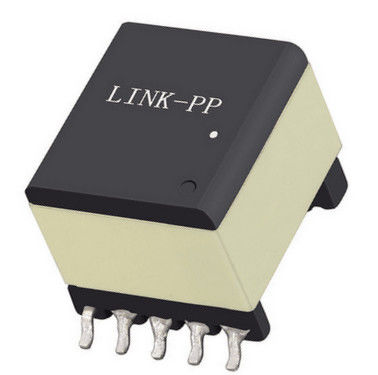

POE36PR-12ED es un transformador flyback y forward de 36W para aplicaciones PoE, con una inductancia de 41µH, aislamiento de 1500 Vrms y terminales compatibles con RoHS.
transformador POE36PR-12EDPOE36PR-12EDes untransformador flyback de 36W para PoEdiseñado para una conversión de potencia fiable en sistemas de alimentación de red compactos y exigentes. Construido con un núcleo de ferrita y terminales compatibles con RoHS, este transformador admite diseños de alimentación DC-DC aislados donde la eficiencia, la estabilidad térmica y el rendimiento eléctrico son críticos.
Los ingenieros que buscan untransformador flyback PoE,transformador forward para PoE, otransformador aislado de 36Wencontrarán el POE36PR-12ED muy adecuado para la entrega de energía en dispositivos alimentados por Ethernet, sistemas industriales y equipos de comunicación.
| Parámetro | Especificación |
|---|---|
| Potencia | 36W |
| Inductancia a 0A | 41µH ±10% |
| Condiciones de prueba para la inductancia | 200 kHz, 0.1 Vrms, 0 Adc |
| Corriente de saturación (Isat) | 4.2A |
| DCR Primario | 62.0 mΩ máx. |
| DCR Secundario 1 | 23.0 mΩ máx. |
| DCR Secundario 2 | 23.0 mΩ máx. |
| DCR Auxiliar | 85.0 mΩ máx. |
| Inductancia de fuga | 0.28µH máx. |
| Condición de prueba de fuga | Medida entre los pines 1 y 3 con todos los demás pines en cortocircuito |
| Relación de espiras | Pri : Sec1 : Sec2 : Aux = 1 : 0.375 : 0.375 : 0.375 |
| Voltaje de aislamiento | 1500 Vrms |
| Salida secundaria | 12V, 1.5A por secundario |
| Salida auxiliar | 10V, 50mA |
El POE36PR-12ED está diseñado para una fiabilidad a largo plazo en entornos de producción y admite procesos de ensamblaje a alta temperatura.
| Parámetro ambiental | Especificación |
|---|---|
| Cumplimiento | Compatible con RoHS, libre de halógenos |
| Rango de temperatura ambiente | . |
| Temperatura de almacenamiento, componente | -40°C a +165°C |
| Temperatura de almacenamiento, cinta y carrete | -40°C a +80°C |
| Temperatura máxima de la pieza | +165°C |
| Nivel de sensibilidad a la humedad | MSL 1 |
| Resistencia al calor de soldadura | Máximo tres reflujos de 40 segundos a +260°C |
El transformador utiliza unnúcleo de ferrita, lo que ayuda a soportar un rendimiento magnético eficiente para aplicaciones de conversión de potencia.
Aplicaciones típicas del transformador PoE de 36W POE36PR-12ED
transformador POE36PR-12EDes adecuado para una amplia gama de diseños de alimentación aislada, incluyendo:Equipos de red alimentados por PoE
diseños de fuentes de alimentación flyback y forward PoEque requieren conversión aislada, salidas secundarias duales y rendimiento térmico fiable.2. ¿Es el POE36PR-12ED adecuado para convertidores flyback?
transformador flyback y forward para PoE, lo que lo hace adecuado para aplicaciones de convertidores flyback.3. ¿Cuál es el voltaje de aislamiento del POE36PR-12ED?
aislamiento de 1500 Vrmsdesde el primario y auxiliar a cada secundario.4. ¿Cuáles son las salidas secundarias?
12V a 1.5A, y el devanado auxiliar proporciona10V a 50mA.
compatible con RoHSylibre de halógenos.
-40°C a +125°C.
