Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: L21N002-0
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
especificaciones: |
LP1198NL |
Velocidad: |
10/100 base-T |
Número de puertos: |
solo |
Solicitud: |
Lan Ethernet |
Número pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
especificaciones: |
LP1198NL |
Velocidad: |
10/100 base-T |
Número de puertos: |
solo |
Solicitud: |
Lan Ethernet |
Número pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Número de la bobina: Autotransformador
2. Voltaje del aislamiento: 1500Vrms
3.Type: SMT
4. Estructura de la bobina: Toroidal
10/100 solo transformador del pulso de Ethernet de los puertos de la base-t para el eje, tarjeta PC
Descripción:

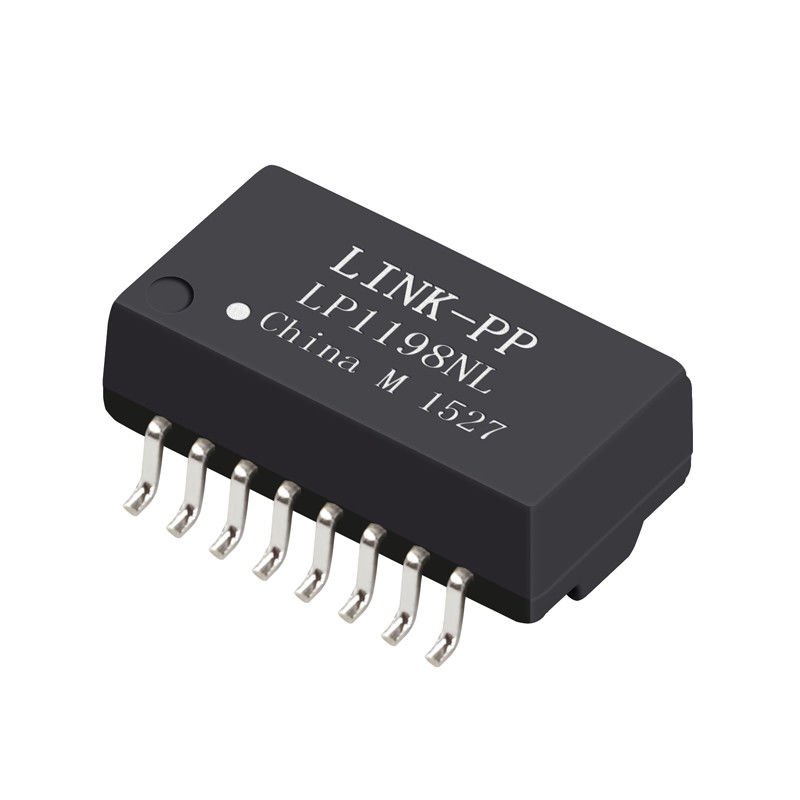

Transformador discreto de los solos puertos de LP1198NL, autotransformador 101901MH016SA41ZL
|
Uso |
ETHERNET del LAN (PoE&NON PoE) |
|
AutomDX |
SÍ |
|
Comentario |
RoHS LP1198NL obediente |
|
Configuración RX |
T, C |
|
Configuración TX |
T, C |
|
Construcción |
MOLDEO A PRESIÓN |
|
Corazones por puerto |
4 |
|
Número de puertos |
1 |
|
PWB |
NINGÚN PWB |
|
Paquete |
SMT |
|
Altura del paquete (pulgadas) |
0,225 u otro |
|
Altura del paquete (milímetros) |
5,715 u otro |
|
Longitud del paquete (pulgadas) |
1,12 u otro |
|
Longitud del paquete (milímetros) |
28,448 u otro |
|
Anchura del paquete (pulgadas) |
0,63 u otro |
|
Anchura del paquete (milímetros) |
16,002 u otro |
|
RoHS obediente |
YES-RoHS-6 |
|
Velocidad |
10/100BASE-TX |
|
Temperatura |
0 A 70/-40 a +85 |
|
Da vuelta al ratio RX |
1CT: 1CT |
|
Da vuelta al ratio TX |
1CT: 1CT |
|
P/N principal |
LP1198NL, etc |
Especificaciones eléctricas (25):
Especificación eléctrica @25℃
1.OCL: minuto 350uH
@100KHz, 0.2V, con PREJUICIO de 8mA DC
ratio 2.Turns (el %%P5%):
TX=1CT: 1CT RX=1CT: 1CT
pérdida 3.Insertion:
0.3-100MHz: - 1.1dB máximo
pérdida 4.Return (minuto del DB):
0.3-30MHz: - 18 40MHz: - 16
50MHz: - 14,5 60-80MHz: - 12
5.Crosstalk (minuto del DB):
0.3-60MHz: - 42 60-100MHz: - 35
rechazo del modo 6.Common (minuto del DB):
0.3-30MHz: - 40 60MHz: - 35
80-100MHz: - 30
voltaje 7.Isolation: 1500Vrms
temperatura 8.Operating: -40℃~+85℃.
NOTAS
1.Designed al uso de ayuda, tal como SOHO (módems de ADSL), LAN-en-placa madre (LOM), eje y Interruptores.
diversos ratios de las vueltas 2.With.
soldadura máxima de 3.RoHS " NL” que valora 260℃.
Ventaja competitiva:
16 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
