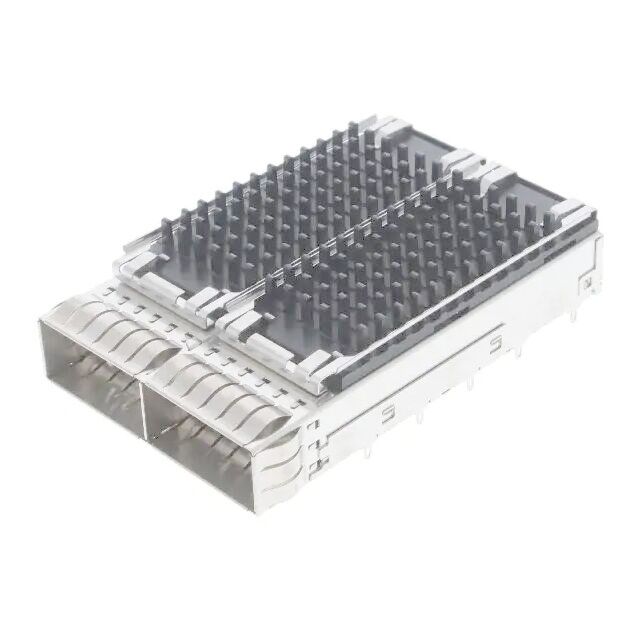

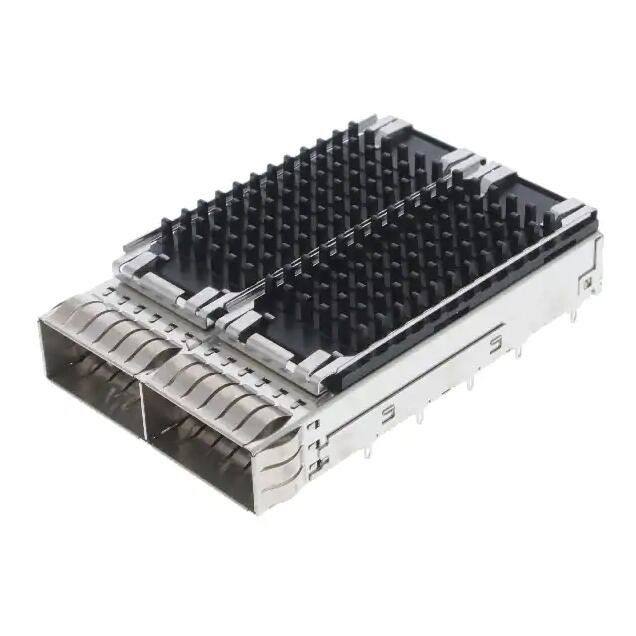

4-2170808-3 Ensamblaje de jaula QSFP28/56 Configuración en tándem 1x2

Conjunto de jaula QSFP28/56 con disipador de calor integrado

4-2170808-3 TE Descripción del conjunto de la jaula

Este conjunto de jaula QSFP28/56 está diseñado para aplicaciones de I/O enchufables de alta velocidad, ofreciendo un excelente rendimiento térmico con un disipador de calor anodizado negro de estilo pin.La construcción robusta de la jaula de níquel-plata asegura la contención de la EMI, confiable integridad de la señal y durabilidad mecánica, lo que la convierte en una solución ideal para equipos de red que funcionan a28 Gb/s por carril.

Las especificaciones de la jaula 4-2170808-3 QSFP28/56

Características clave del ensamblaje en jaula 4-2170808-3

Tipo de producto y factor de forma

• Tipo de producto de E/S enchufable:El conjunto de la jaula
• Factor de forma:Se aplicarán los siguientes requisitos:
• Tipo de jaula:Ganged (configuración de matriz de puertos 1 x 2)
• Número de puertos:2
• Se puede sellar:- No, no lo sé.
• Incluido Accesorio:Sinque térmico (negro anodizado, estilo pin)

Características de la configuración

• Número de EON traseras por columna de puerto:1
• Matriz de puerto:1 x 2

Características eléctricas

• Velocidad máxima de datos:28 Gb/s

Características térmicas y mecánicas

• Tipo de disipador de calor:Tipo de pin, clase de red
• Altura del disipador de calor:13.5 mm [0,531 pulgadas]
• Terminado:Negro anodizado
• Material de las jaulas:Acero y acero
• Terminación del contacto de PCB:Revestimiento de estaño
• Método de terminación:A través del agujero, ajuste a presión
• Longeza del poste de terminación y cola:2.05 mm [0,081 pulgadas]

Vivienda y dimensiones

• El espesor del PCB (recomendado):1.57 mm [0,062 pulgadas]

Uso y fiabilidad

• Rango de temperatura de funcionamiento:-40 °C a + 85 °C [-40 °F a + 185 °F]
• Aplicación del circuito:Señales
• Aplicación:SFP+ apilado de vientre en vientre

Normas y cumplimiento

• Calificación de inflamabilidad UL:Se aplican las siguientes condiciones:
• Contención del EMI:Las agujas EMI internas y externas

Embalaje

• Método de envasado:Caja y bandeja
• - ¿ Por qué no?Incluido
