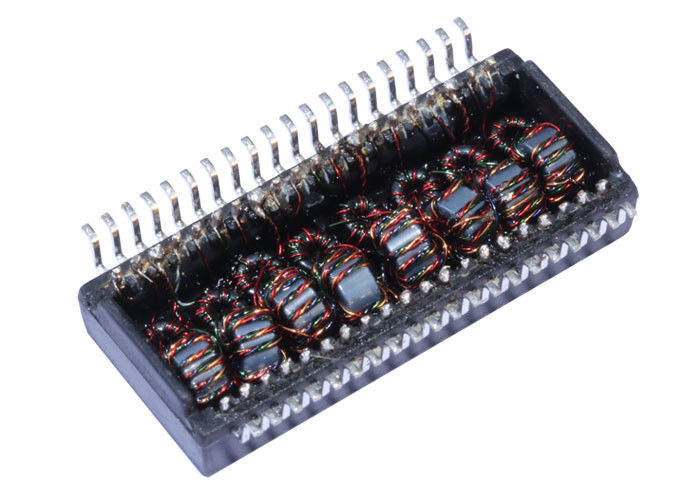

HN4263VG HN4264VG Módulos de transformador LAN SMT AutomDX

Descripción general del transformador LAN 10/100Base-T HN4263VG HN4264VG

Aplicaciones

Los transformadores LAN SMT 10/100Base-T se utilizan ampliamente en sistemas basados en Ethernet para proporcionaraislamiento de señal, supresión de EMI y adaptación de impedanciaentre el PHY y el conector RJ45. Su diseño compactoSMT (Tecnología de montaje superficial)permite el montaje de PCB de alta densidad y un rendimiento fiable en equipos de red.

Las aplicaciones típicas incluyen:

• Switches y concentradores LAN– Aseguran una transmisión de datos estable a través de múltiples puertos.
• Enrutadores, pasarelas y puntos de acceso– Proporcionan aislamiento eléctrico y supresión de ruido para redes domésticas y empresariales.
• Dispositivos Ethernet industriales– PLC, controladores y sistemas de monitorización que requieren un rendimiento robusto en entornos hostiles.
• Tarjetas de interfaz de red (NIC)– Utilizadas en PC, servidores y sistemas integrados para una conectividad Ethernet fiable.
• Teléfonos VoIP y cámaras IP– Admiten PoE y transmisión Ethernet estable para dispositivos de voz y vídeo.
• Dispositivos IoT inteligentes– Pasarelas, sensores y sistemas de automatización que requieren conectividad de 10/100 Mbps.

Preguntas frecuentes – Transformador LAN SMT 10/100Base-T

1. ¿Cuál es la función de un transformador LAN SMT 10/100Base-T?
Proporcionaaislamiento galvánicoentre el PHY Ethernet y el cable, suprime la EMI, adapta la impedancia y garantiza el cumplimiento de los estándares Ethernet IEEE 802.3.

2. ¿Por qué utilizar transformadores LAN SMT en lugar de tipos de orificio pasante?

• Menor huella, ideal paradiseños de PCB de alta densidad
• Montaje automatizado de recogida y colocación para rentabilidad
• Perfil más bajo para diseños compactos

3. ¿Se puede utilizar un transformador LAN 10/100Base-T para Gigabit Ethernet?
No. Un transformador 10/100Base-T está optimizado paraFast Ethernet (10/100 Mbps). ParaGigabit Ethernet (1000Base-T), se requiere un transformador con mayor ancho de banda y bobinados adicionales.

4. ¿Los transformadores LAN SMT admiten PoE (Power over Ethernet)?
Sí, muchos transformadores LAN SMT están diseñados conPoE (IEEE 802.3af/at)capacidad, lo que les permite transmitir de forma segura tanto datos como energía a través de el mismo cable Ethernet.

5. ¿Cuáles son los parámetros clave al seleccionar un transformador LAN?

• Relación de vueltas(relación de bobinado TX/RX)
• OCL (Inductancia de circuito abierto)
• Pérdida de inserción, pérdida de retorno, diafonía y rendimiento CMR
• Soporte de nivel de potencia PoE (15W, 30W, 60W, etc.)
• Voltaje de aislamiento Hi-pot
• Rango de temperatura de funcionamiento
• Cumplimiento de RoHS, IEEE 802.3

6. ¿Los transformadores LAN SMT 10/100Base-T son compatibles con versiones anteriores de Ethernet heredado?
Sí. Admiten ambos10 Mbpsy100 Mbps Ethernet, lo que garantiza la compatibilidad con dispositivos más antiguos.

7. ¿Cuáles son los beneficios de los transformadores LAN SMT integrados en el diseño?

• Recuento de componentes reducido(transformador + bobinas en un solo paquete)
• Fiabilidad mejoradadebido a trayectorias de señal más cortas
• Mejor supresión de EMIpara un rendimiento estable del sistema
• Uso optimizado del espacio de PCBpara diseños compactos
