Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: HST-24002SAR HST-24001SAR
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month

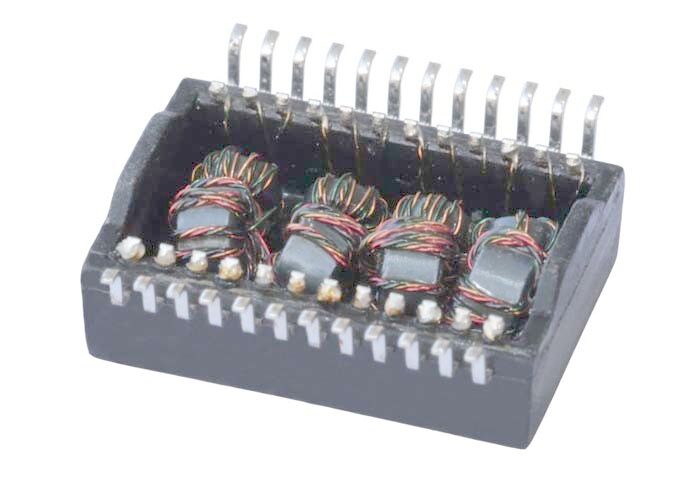

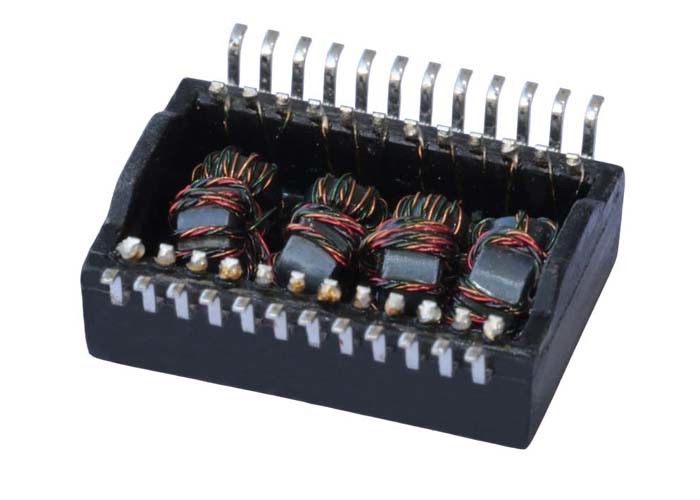

Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● Cumple con el estándar IEEE 802.3 para 1000Base-T.
● inductancia primaria ((Lp) 350 uH min.@ 100KHz,0.1Vrms, 8mA. ¿Qué es eso?
● LL:0.35uH Máximo @100KHz, 0,1V
● Cww:35pF Max@100KHz, 0,1V
● DCR primario:0.9ΩMax;DCR secundario:1.2Ω Máx.
● Diseñado para la soldadura por reflujo a temperaturas de hasta 260°C.
● A temperatura de almacenamiento de -25°C a +125°C.
● Cumplimiento de las normas RoHS.
● Diseñado para aplicaciones full duplex de larga distancia con Gigabit Ethernet 100/1000Base-T.
● Soporta 4 pares de cables UTP de categoría 5.
● Interfaz de cable para aislamiento y bajas emisiones de modo común.
| Parámetro | Especificación |
|---|---|
| Se trata de una prueba de la complejidad de los componentes. | 1CT: 1CT |
| Pérdida de inserción | 1 ̊100 MHz: 1,0 dB máximo |
| Pérdida de retorno |
1 ̊30 MHz: -18 dB Min 40 MHz: -14,4 dB Min 50 MHz: -13,1 dB Min 6080 MHz: -12 dB Min 100 MHz: -10 dB Min |
| Transcurso de voz (siguiente) |
30 MHz: -45 dB Min 60 MHz: -35 dB Min 100 MHz: -30 dB Min |
| El DCMR |
30 MHz: -43 dB Min 60 MHz: -37 dB Min 100 MHz: -33 dB Min |
| La tensión de aislamiento es la tensión de aislamiento. | 1500 Vrs Min |
