P/N: |
QT48A03 |
Tipo de producto: |
Transformador LAN / Magnético Ethernet |
Velocidad admitida: |
10/100/1000Base-T (Gigabit Ethernet) |
Configuración de puerto: |
Puerto dual |
Tipo de montaje: |
SMT (tecnología de montaje en superficie) |
Número de pines: |
48 pines |
Inductancia primaria (OCL): |
350 µH mínimo (con polarización CC de 8 mA) |
Voltaje de aislamiento (Hi-Pot): |
1500 VRMS |
Estándar de la industria: |
Las partidas de los componentes de las máquinas de ensayo |
Temperatura de funcionamiento: |
0 ℃ a +70 ℃ |
Dimensiones (largo x ancho x alto): |
27,70 x 15,36 x 7,30 mm |
Paso de clavija:: |
1,02 mm |
P/N: |
QT48A03 |
Tipo de producto: |
Transformador LAN / Magnético Ethernet |
Velocidad admitida: |
10/100/1000Base-T (Gigabit Ethernet) |
Configuración de puerto: |
Puerto dual |
Tipo de montaje: |
SMT (tecnología de montaje en superficie) |
Número de pines: |
48 pines |
Inductancia primaria (OCL): |
350 µH mínimo (con polarización CC de 8 mA) |
Voltaje de aislamiento (Hi-Pot): |
1500 VRMS |
Estándar de la industria: |
Las partidas de los componentes de las máquinas de ensayo |
Temperatura de funcionamiento: |
0 ℃ a +70 ℃ |
Dimensiones (largo x ancho x alto): |
27,70 x 15,36 x 7,30 mm |
Paso de clavija:: |
1,02 mm |

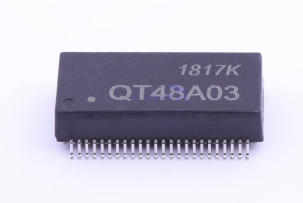

El Módulo Transformador de Doble Puerto QT48A03 1000Base-T es un módulo transformador de alta potencia para Gigabit Ethernet diseñado para aplicaciones de red de doble puerto 10/100/1000Base-T. Diseñado para cumplir con el estándar IEEE 802.3ab, este transformador LAN SMT compacto proporciona una excelente integridad de señal, aislamiento eléctrico y supresión de EMI para interfaces Ethernet modernas.
Diseñado con 48 pines SMT y una huella compacta, el QT48A03 integra dos canales de transformador Gigabit Ethernet completos en un solo módulo, lo que ayuda a reducir el espacio de la PCB, simplificar el diseño y mejorar la eficiencia de fabricación.
Con una inductancia primaria mínima de 350μH bajo una polarización de CC de 8mA, voltaje de aislamiento de 1500Vrms, y cumplimiento con RoHS y requisitos de soldadura por reflujo IR de 255°C, el QT48A03 es una solución ideal para equipos de red de alta densidad, incluidos switches empresariales, dispositivos Ethernet industriales, gateways de banda ancha y sistemas de comunicación.
| Parámetro | Rendimiento |
| Relación de Espiras | Tx 1:1 / Rx 1:1 (±3%) |
| Pérdida de Inserción | -1.0 dB Máx. (0.5–100 MHz) |
| Pérdida de Retorno | -16 dB Mín. (0.5–30 MHz) -14 dB Mín. (30.1–60 MHz) -12 dB Mín. (60.1–80 MHz) |
| Diafonía | -35 dB Mín. (0.5–40 MHz) -30 dB Mín. (40.1–100 MHz) |
| CMRR | -30 dB Mín. (0.5–100 MHz) |
| Inductancia de Fuga | 0.5μH Máx. |
| DCR | 1.4Ω Máx. |
| Capacitancia entre Bobinados | 40pF Máx. |
| Voltaje de Aislamiento | 1500Vrms |
| Parámetro | Especificación |
|---|---|
| Número de Parte | QT48A03 |
| Tipo de Producto | Módulo Transformador de Doble Puerto 1000Base-T |
| Tipo de Transformador | Transformador LAN Gigabit |
| Estándar Ethernet | IEEE 802.3ab |
| Velocidad de Red | 10/100/1000Base-T |
| Configuración de Puerto | Doble Puerto |
| Tipo de Montaje | Montaje en Superficie (SMT) |
| Paquete | 48 Pines |
| Inductancia Primaria | 350μH Mín. @ 8mA Polarización de CC |
| Relación de Espiras | Tx 1:1 / Rx 1:1 |
| Aislamiento Hi-Pot | 1500Vrms |
| Temperatura de Operación | 0°C a +70°C |
| Temperatura de Almacenamiento | -25°C a +125°C |
| Clasificación de Reflujo | Pico de 255°C IR |
| Cumplimiento Ambiental | RoHS |
| Artículo | Dimensión |
| Longitud del Paquete | 27.70 ±0.5 mm |
| Ancho del Paquete | 15.36 ±0.5 mm |
| Ancho del Cuerpo | 12.20 mm |
| Altura del Paquete | 7.30 ±0.5 mm |
| Número de Pines | 48 Pines |
| Paso de Pines | 1.02 mm |
| Espaciado de Pads SMT | 16.95 mm / 2.34 mm |
| Tolerancia de Dimensiones | ±0.25 mm Salvo que se especifique lo contrario |
Gracias a su diseño de doble puerto y su aislamiento de ruido superior, el módulo de magnetización Ethernet QT48A03 es el componente elegido para una amplia gama de hardware de telecomunicaciones y redes:
* Switches Digitales de Alto Rendimiento y Routers Empresariales
* Dispositivos Alimentados por Power over Ethernet (PoE) (PD)
* Transceptores Ópticos y Convertidores de Medios
* Equipos de Acceso de Banda Ancha (ISDN, ADSL, VDSL)
* Decodificadores Interactivos (STB) y Reproductores HD Interactivos
* Equipos de Red Digital de Servicios Integrados (RDSI)
R: Un Módulo Transformador Ethernet de Doble Puerto integra transformadores magnéticos para dos puertos Ethernet en un solo paquete SMT, proporcionando aislamiento eléctrico, adaptación de impedancia y supresión de EMI para interfaces Ethernet.
R: Sí. El módulo está diseñado para Tecnología de Montaje en Superficie (SMT) y está diseñado para soportar temperaturas de soldadura por reflujo IR con un requisito pico de 255°C.
R: En comparación con los transformadores de puerto único, un módulo de doble puerto ofrece:
R: Sí, el QT48A03 es muy adecuado para Dispositivos Alimentados por PoE (PD) y equipos de red relacionados, proporcionando el aislamiento de señal necesario y protección Hi-Pot de 1500Vrms.
R: El componente requiere un diseño de 48 pines con un paso de pines de 1.02 mm. Las dimensiones generales son 27.70 x 15.36 x 7.30 mm. Consulte la hoja de datos en PDF descargable para ver los esquemas exactos de la disposición de los pads.
R: El módulo proporciona un aislamiento de 1500Vrms, protegiendo los circuitos PHY de Ethernet y mejorando la confiabilidad del sistema.
R: Sí. El QT48A03 cumple totalmente con las regulaciones ambientales RoHS.
R: Sí. LINK-PP proporciona muestras de ingeniería, hojas de datos, soporte técnico y servicios de personalización OEM/ODM para evaluación de productos y producción en masa.
