Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: BT16B03
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$0.8
Detalles de empaquetado: T&R
Tiempo de entrega: cerca de 1 semana
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 5kk/mes
Número de pieza: |
BT16B03 |
Familiar: |
10/100base-t Magnetismo LAN |
Montaje: |
smt |
Estándar de Ethernet: |
IEEE802.3u |
Número de puertos: |
Soltero |
Hola-pote: |
Variación de velocidad |
OCL: |
minuto 350uh |
Soldar: |
IR 255 ℃ pico |
Cumple con RoHS: |
Sí |
Rango de temperatura de funcionamiento: |
0 ℃ a +70 ℃ |
Número de pieza: |
BT16B03 |
Familiar: |
10/100base-t Magnetismo LAN |
Montaje: |
smt |
Estándar de Ethernet: |
IEEE802.3u |
Número de puertos: |
Soltero |
Hola-pote: |
Variación de velocidad |
OCL: |
minuto 350uh |
Soldar: |
IR 255 ℃ pico |
Cumple con RoHS: |
Sí |
Rango de temperatura de funcionamiento: |
0 ℃ a +70 ℃ |

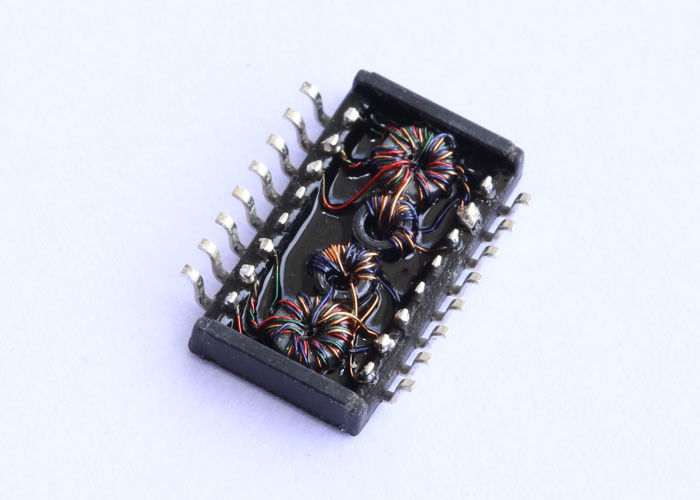

BT16B03 Transformador de pulso SMD de 0,5μH 1:1 para LAN 100Base-T, aislamiento de 1,5 kV, 0 ̊70 °C, compatible con RoHS. Ideal para switches, routers, PoE, Ethernet industrial.
El BT16B03 es un transformador de pulso SMD de alto rendimiento 0.5μH, 1:1 de puerto único diseñado para aplicaciones LAN 100Base-T. Asegura una integridad fiable de la señal, cumple con los estándares IEEE802.3u,y proporciona un aislamiento robusto con unLa calificación de.5kV. Compatible con RoHS y diseñado para dispositivos de red comerciales e industriales, el BT16B03 es ideal para switches, routers, dispositivos PoE y otros módulos de interfaz Ethernet.
1. Alta tensión aislante:1El aislamiento de.5kV Vrms garantiza un funcionamiento seguro en aplicaciones PoE y Ethernet industriales.
2- Paquete SMD compacto:El diseño de ahorro de espacio admite diseños de PCB de alta densidad y montaje SMT.
3Optimizado rendimiento eléctrico:
4. Conforme a las normas de la industria:Cumple con los requisitos IEEE802.3u y la tolerancia IR 255°C de reflujo máximo.
5. Temperatura de funcionamiento amplia:0°C a +70°C, con un rango de almacenamiento de -25°C a +125°C.
6- Cumple con la ley RoHS:Diseño ecológico y libre de plomo.
| Parámetro | Valor |
|---|---|
| Ratio de vueltas (Tx:Rx) | 1:1 |
| Pérdida de inserción (0,3~100 MHz) | -1,15 dB máximo |
| Pérdida de retorno (30 MHz / 60 MHz / 80 MHz) | -18 / -14 / -12 dB Min |
| Transmisión cruzada (0,3 ̇60 MHz / 60 ̇100 MHz) | -45 / -35 dB Min |
| DMRR (0,5 ∼100 MHz) | -30 dB Min |
| Inductancia primaria (LK Max) | 0.5 μH |
| Las emisiones de gases de efecto invernadero | 1.2 Ω máximo |
| Capacidad de entrelazamiento (CWW) | 28 pF máximo |
| Voltado de aislamiento (Hi-Pot) | 1Vmms de 0,5 kV |
| Temperatura de funcionamiento | 0°C~+70°C |
| Temperatura de almacenamiento | -25°C~+125°C |
BT16B03 Impresión de PCB
El BT16B03 equilibra el diseño SMD compacto, alto aislamiento y excelente rendimiento de la señal para redes Ethernet modernas.Reduce los riesgos de diseño de PCB y acelera los ciclos de desarrollo de productos.
Solicitudes de muestra y apoyo técnicoEstá disponible.
A1: BT16B03 admite aplicaciones 100Base-T, ideales para conexiones LAN de 100 Mbps.
R2: Sí, con aislamiento de 1,5 kV, puede manejar el voltaje PoE estándar y garantizar la seguridad del dispositivo.
R3: Sí, cumple los requisitos de máxima IR 255 °C para el ensamblaje típico de montaje en superficie.
R4: Sí, las solicitudes de muestras y los diagramas recomendados de la huella/diseño del PCB están disponibles para agilizar la verificación del diseño.
