Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: TG5G-HPE6NZ5IF
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
P/N: |
TG5G-HPE6NZ5IF |
Interfaz: |
base-T 5G |
pernos: |
24 |
Alternativa: |
TG5G-HPE6NZ5IF=> LP72456ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Muestras: |
Libre |
P/N: |
TG5G-HPE6NZ5IF |
Interfaz: |
base-T 5G |
pernos: |
24 |
Alternativa: |
TG5G-HPE6NZ5IF=> LP72456ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Muestras: |
Libre |

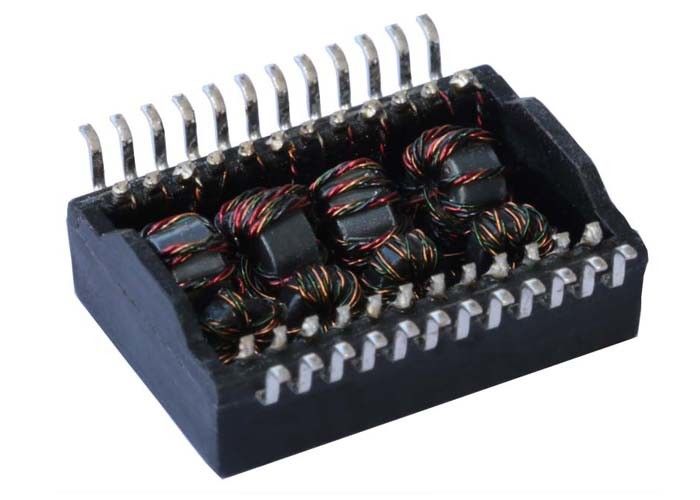

| Ethernet magnética del transformador 5G del aislamiento 5000V, SMT, Rohs | |
| Número de parte de LINK-PP | LP72456ANL |
| Velocidad | 5G BASE-T |
| Número de puertos | SOLO |
| Uso - LAN | ETHERNET (PoE+) |
| Paquete | SMD |
| Temperatura | -40 a + 85 |
| AutomDX | SÍ |
| Comentario | LO MISMO COMO VERSIÓN DE NL |
| Configuración RX | C, T |
| Configuración TX | C, T |
| Construcción | MARCO ABIERTO |
| Corazones por puerto | 8 |
| Número de puertos | SOLO |
| Altura del paquete (pulgadas) | 0,255 |
| Altura del paquete (milímetros) | 6,48 |
| Longitud del paquete (pulgadas) | 0,715 |
| Longitud del paquete (milímetros) | 18,15 |
| Anchura del paquete (pulgadas) | 0,630 |
| Anchura del paquete (milímetros) | 16,00 |
| Da vuelta al ratio RX | 1CT: 1CT |
| Da vuelta al ratio TX | 1CT: 1CT |
ESPECIFICACIÓN:
1 diseñado para la base-T de Ethernet 2.5G, solos usos portuarios.
2 ayudas 4 pares de cable de UTP de la categoría 5.
Interfaz de 3 cables para el aislamiento y las emisiones comunes bajas del modo.
El diseño 4 para resolver IEEE 802,3 con 720mA equilibró la corriente.
Cumplimiento 5 de los requisitos libres de ROHS&Halogen.
6 funcionamientos y temperaturas de almacenamiento
Nivel de la sensibilidad de humedad 7 (MSL): 2a
Temperatura de funcionamiento: 0°C a +70°C
Temperatura de almacenamiento: -25°C a +105°C
Uso:
Productos de 1 RapidIO
2 productos de SCSI
3 tableros de DSP
4 pantallas planas
| Especificaciones eléctricas @25℃ | Tipo: Equilibre la impedancia de paso bajo 100Ω |
| Pérdida de inserción: | DB 1-50MHz -0,5 máximo DB 50-125MHz -1,0 máximo DB 125-200MHz -2,0 máximo |
| Pérdida de vuelta: | DB Minload 100Ω de 1~40MHz -20 DB Minload 100Ω de 40-200MHz -20+15*log (Freq MHz/40MHz) |
| Cm reflejado a la conversión de la diferencia (referencia) | minuto del DB de 1MHz -30 minuto del DB de 50MHz -30 minuto del DB de 100MHz -27 minuto del DB de 200MHz -24 |
| Cm a la conversión del DM (referencia) | minuto del DB de 1-125MHz -35 |
| Diferencia reflejada a la conversión del cm (referencia) | minuto del DB de 1-10MHz -48 minuto del DB de 10-200MHz -48+19*log (Freq MHz/10MHz) |
| Cm a la atenuación del cm (referencia) | minuto del DB de 1-200MHz -25 |
| Charla cruzada (referencia) | 1-125 minuto del DB del megaciclo -30 125-200 minuto del DB del megaciclo -25 |
| Inductancia | @ 100KHz, 0.1V, 8mA DC 180uHMin DIAGONAL |
| Prueba de HiPot | @ Vrms 1500 |
| Ratio de las vueltas | @ el 1:1±5% |
