Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: H1260NL H1260NLT
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
PN: |
H1260NL / H1260NLT |
Velocidad de datos: |
100BASE-TX |
Muestras gratis: |
Disponible |
Paquete: |
SMD de 16 pines |
Temperatura: |
0 ℃ a +70 ℃ |
Cumple con RoHS: |
Sí |
voltaje de aislamiento: |
1500 VAC |
Relación de giros: |
1CT: 1CT |
PN: |
H1260NL / H1260NLT |
Velocidad de datos: |
100BASE-TX |
Muestras gratis: |
Disponible |
Paquete: |
SMD de 16 pines |
Temperatura: |
0 ℃ a +70 ℃ |
Cumple con RoHS: |
Sí |
voltaje de aislamiento: |
1500 VAC |
Relación de giros: |
1CT: 1CT |
| Parámetro | Especificación |
|---|---|
| Número de pieza | H1260NL / H1260NLT |
| Tipo de dispositivo | Transformador LAN SMT |
| Estándar Ethernet | 100BASE-TX |
| Relación de vueltas | 1CT:1CT / 1:1 |
| Número de canales | Soltero |
| Estilo de montaje | SMD |
| Temperatura de funcionamiento | 0°C a 70°C |
| Temperatura de almacenamiento | -20°C a +125°C |
| Voltaje de aislamiento | 1500 VCA / 1500 VRMS |
| RoHS | Sí |
| Parámetro | Especificación |
|---|---|
| Relación de vueltas | 1:1 ±2% |
| Pérdida de inserción | 100 kHz: -1,2 dB máx. 1–125 MHz: -0,2 − 0,002·f^1,4 dB máx. |
| Pérdida de retorno, 100BT (Zout = 100 Ω ±15%) | 0,1–30 MHz: -16 dB mín. 30–60 MHz: -10 + 20·log10(f/60 MHz) dB mín. 60–80 MHz: -10 dB mín. |
| Inductancia (OCL) | 350 µH mín. |
| Diafonía, canales adyacentes | 1 MHz: -50 dB mín. 10–100 MHz: -55 + 22·log10(f/10) dB mín. |
| Relación de rechazo de modo común | 2 MHz: -50 dB mín. 30–200 MHz: -15 + 20·log10(f/200) dB mín. |
| Resistencia CC, 1/2 devanado | 0,65 Ω máx. |
| Desequilibrio de resistencia CC | ±0,065 Ω máx. |
| Aislamiento de entrada-salida | 1500 VRMS min @ 60 segundos |

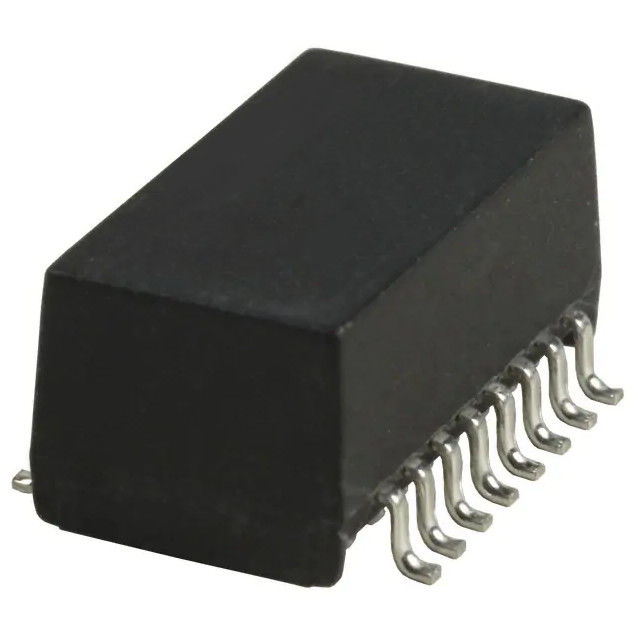

Si necesita un transformador LAN SMT compacto para Ethernet 100BASE-TX, el H1260NL / H1260NLT ofrece una combinación práctica de acoplamiento 1:1, aislamiento de 1500 VRMS, cumplimiento de RoHS y disponibilidad de cinta y carrete. Es una opción sólida para hardware Ethernet que necesita integridad de señal confiable y producción optimizada de montaje en superficie.
Sí.H1260NLTes la versión de embalaje en cinta y carrete deH1260NL; la hoja de datos indica que agregar elSufijo “T”indica embalaje de cinta y carrete.
La hoja de datos especifica100BASE-TXapoyo.
La hoja de datos enumera1500 VRMS mínimo durante 60 segundosy también identifica el voltaje de aislamiento como1500 VCA.
Sí. La pieza se especifica comoSMD/SMTdispositivo.
