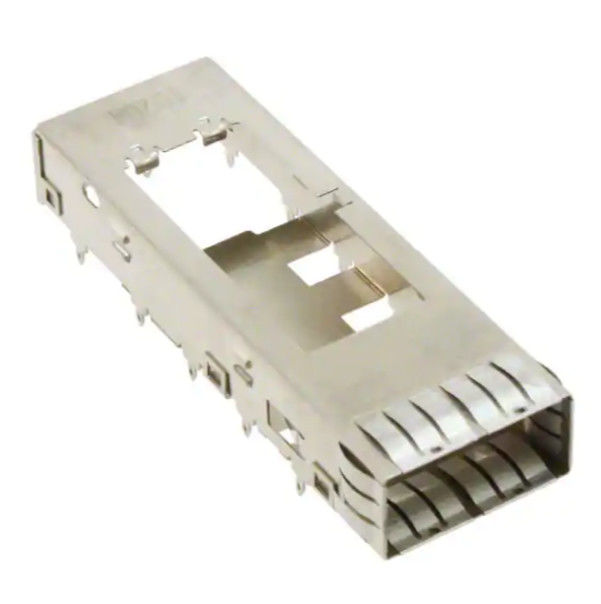

1888617-1 Jaula QSFP+ de puerto único con resortes EMI internos/externos

El armazón QSFP+ TE 1888617-1 es un conjunto de armazón pasante de un solo puerto diseñado para aplicaciones de E/S conectables QSFP+. Está diseñado para usarse con transceptores QSFP compatibles con MSA y utiliza un método de terminación de ajuste a presión con orificio pasante para la conexión de PCB. La jaula cuenta con resortes EMI internos/externos, un cuerpo de jaula de alpaca y compatibilidad con disipador de calor, lo que la hace adecuada para diseños de redes de alta densidad centradas en la señal.

Especificaciones técnicas de la jaula QSFP+ 1888617-1

¿Por qué elegir el conjunto de jaula TE 1888617-1 QSFP+?

Si estas buscando unJaula QSFP+ confiable para diseños de placas host compactas, esta pieza ofrece un ajuste limpio paraMatriz de 1 x 1 puertoimplementaciones y soportesSFP+ apilado vientre a vientreaplicaciones como se enumeran en los datos del dibujo/especificaciones. El diseño también incluyeFunciones de contención de EMIy unUL 94V-0clasificación de inflamabilidad, lo que lo ayuda a alinearse con los exigentes requisitos de hardware a nivel de sistema.

Características clave del producto

• Tipo de producto de E/S enchufable:Jaula
• Factor de forma:QSFP+
• Tipo de jaula:Soltero
• Configuración del puerto:1 puerto,1x1matriz
• Contención de EMI:Resortes EMI internos/externos
• Método de terminación:Orificio pasante: ajuste a presión
• Compatible con disipador de calor:Sí
• Material de la jaula:Alpaca
• Revestimiento de terminación de contacto de PCB:Estaño
• Clasificación de inflamabilidad:UL 94V-0
• Embalaje:Caja y bandeja

Hoja de datos de la jaula QSFP+ 1888617-1: diseño de PCB recomendado

1888617-1 Notas sobre la jaula QSFP+

Para la planificación del diseño, TE especifica unajuste a presión mediante orificio pasanteenfoque de montaje y proporciona orientación relacionada con PCB en el dibujo del cliente. El dibujo también identificaDato A como la superficie superior de la placa base.y señala que el producto está destinado a restricciones mecánicas específicas de la placa base, incluidos los requisitos mínimos de espesor de la placa mencionados anteriormente.

Para garantizar un rendimiento y un montaje óptimos, respete las siguientes directrices técnicas:

1. Requisitos de PCB:El espesor mínimo recomendado del tablero es1,45 milímetrospara aplicaciones de una sola cara y2,2 milímetrospara aplicaciones de doble cara (vientre a vientre).
2. Compatibilidad:Esta jaula está diseñada para acoplarse con todosTransceptores compatibles con QSFP MSA.
3. Acabado de primavera:Los resortes EMI presentan un acabado de0,8 µm mínimo EstañoencimaNíquel mínimo de 0,8 µm.
4. Liquidación de seguimiento:Se permiten rastros de superficie dentro del área especificada, siempre que no entren en contacto con los separadores de la jaula.
5. Identificación:Cada unidad incluye unCódigo de barras 2D y código de fecha(AAWWD) para un seguimiento de inventario y control de calidad optimizados.

Aplicaciones típicas

La jaula TE 1888617-1 QSFP+ es ideal para:

• Equipos de red de alta velocidad
• Conmutadores y enrutadores
• Diseños de puertos QSFP+
• Paneles de E/S densos
• Plataformas de interconexión de señales que requieren control EMI

Preguntas frecuentes sobre la jaula QSFP+ 1888617-1

P1. ¿El TE 1888617-1 está diseñado para módulos QSFP+?

Sí. El dibujo lo identifica como unCaja de E/S enchufable QSFP+y afirma que se aparea conTransceptores QSFP compatibles con MSA.

P2. ¿Qué método de montaje utiliza esta jaula?

se utilizaajuste a presión mediante orificio pasanteterminación a la PCB.

P3. ¿La jaula incluye protección EMI?

Sí. La parte incluyeresortes EMI internos/externospara la contención de EMI.

P4. ¿Qué espesor de PCB se recomienda?

TE especifica1,45 mm mínimo para tableros de una sola caray2,2 mm para tableros de doble cara.

P5. ¿Es compatible con disipador de calor?

Sí, el producto aparece comocompatible con disipador de calor.
