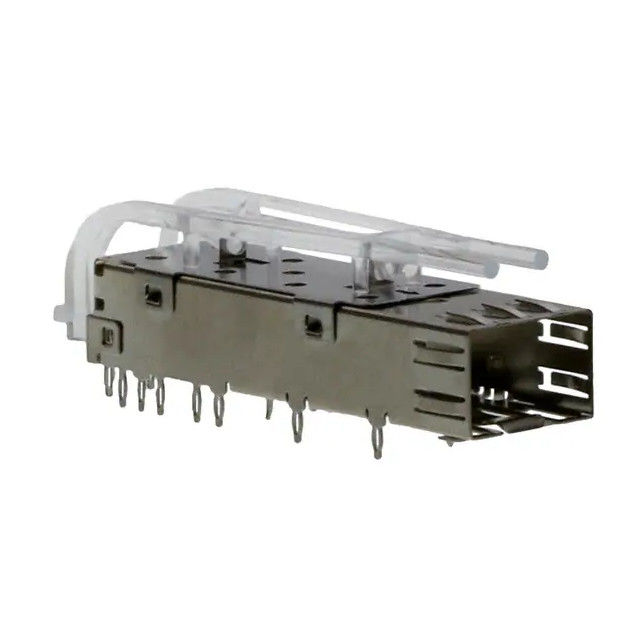

1367629-2 Conector de jaula SFP a presión, orificio pasante, ángulo recto

El1367629-2es un conjunto de jaula SFP (Small Form-factor Pluggable) de un solo puerto de alto rendimiento diseñado para una transmisión de datos confiable a alta velocidad.La presión de ajuste (a través del agujero)Esta jaula garantiza una conexión mecánica y eléctrica segura con el PCB sin necesidad de soldadura compleja.

Esta jaula SFP de 20 posiciones está optimizada para la integridad de la señal, con integradoMuelles EMI internos y externospara una contención superior de interferencias electromagnéticas y un sistema integradotubo de luz estándarpara una clara indicación del estado del puerto.

Características clave y especificaciones técnicas del conector de jaula 1367629-2 SFP

Beneficios de ingeniería de nivel profesional

1Conectividad mecánica robusta

ElTerminado con el press-fitLa tecnología permite una conexión hermética soldada a frío que resiste mejor las tensiones mecánicas que las opciones tradicionales de montaje en superficie.longitud del poste de terminación de 3 mm, es ideal para diseños estándar de PCB de alta densidad.

2Mejora de la integridad de la señal y protección EMI

Equipado con ambosMuelles EMI internos y externos, el 1367629-2 proporciona un escudo robusto contra las interferencias electromagnéticas.Este diseño garantiza que sus señales de alta velocidad (hasta 4 Gb/s) permanezcan limpias y cumplan con las normas de la industria para la reducción del ruido.

3. Diagnóstico visual integrado

A diferencia de los conjuntos básicos de jaulas, este modelo incluye untubo de luz estándar instalado en fábricaEsto simplifica el proceso de ensamblaje para los ingenieros de hardware al proporcionar un camino incorporado para que los LED indiquen el estado del enlace y la actividad directamente en la interfaz del puerto.

4. Confiabilidad en entornos extremos

Diseñados para funcionar en un amplio rango de temperaturas desde-55 °C a +85 °C, esta jaula SFP es adecuada para redes industriales, telecomunicaciones y aplicaciones aeroespaciales donde la estabilidad térmica es crítica.

1367629-2 Aplicaciones típicas de las jaulas SFP

El conjunto de jaula 1367629-2 SFP es muy adecuado para:

• Equipo de red SFP
• Modulos de transmisión de señales
• El hardware de las comunicaciones
• Electrónica industrial
• Conjuntos de PCB que requieren jaulas SFP para prensado
• Equipo que se beneficia de la contención de EMI e integración de tubos de luz

Dimensiones e instalación

• espesor recomendado de los PCB:1.5 mm [0,059 pulgadas]
• El tono:0.8 mm
• Se puede sellar:- No, no lo sé.
• Compatible con el disipador de calor:No (perfil estándar para diseños con espacio limitado)
