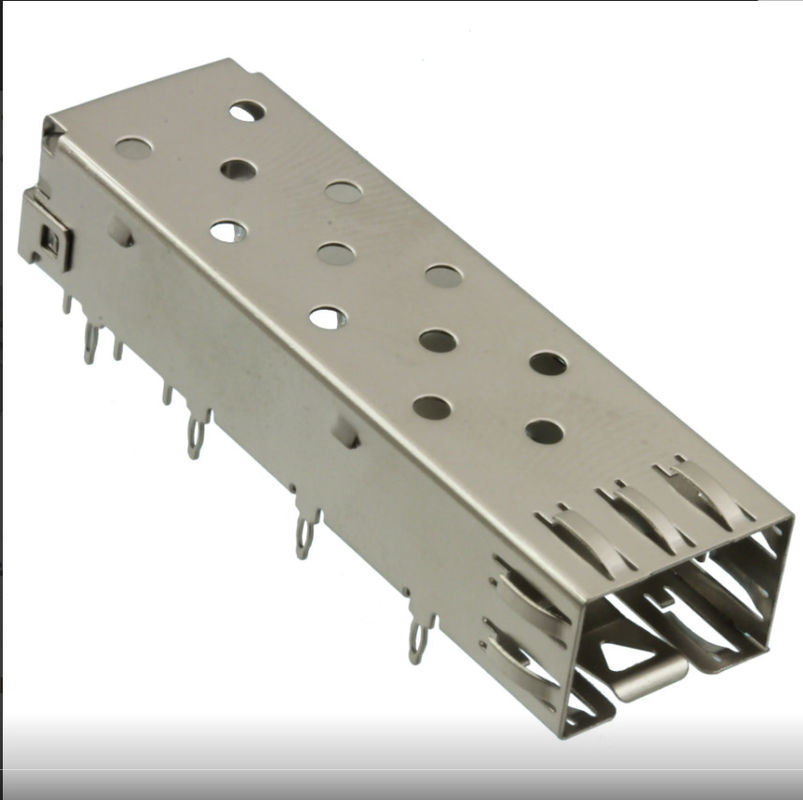

2227302-1 4Gb/S Conector de una sola pieza de presora de la jaula SFP

El2227302-1 Jaula SFPes unconector de jaula SFP 1x1 de un solo puertoDiseñado para hardware de red compacto y de alta confiabilidad. Construido con unestilo de montaje con orificio pasante a presiónymaterial de jaula de acero inoxidable, esta jaula SFP admite una integración segura de PCB, una sólida protección EMI y un rendimiento mecánico estable en entornos de sistemas exigentes.

con unvelocidad de datos máxima de 4 Gb/s, la jaula 2227302-1 es adecuada para aplicaciones que requieren retención confiable de módulos ópticos, blindaje eficiente y compatibilidad conTransceptores compatibles con SFP MSA. Essin tubo de luzSu configuración lo convierte en una opción sencilla para diseños que no requieren canales de indicación óptica integrados.

Especificaciones técnicas de la jaula SFP 2227302-1

1. Configuración física

2. Rendimiento y medio ambiente

Características de la jaula SFP de ajuste a presión 2227302-1

1. Configuración de puerto compacto 1x1: El 2227302-1 es unjaula SFP de un solo puertodiseñado para equipos de red que ocupan poco espacio. Su tamaño compacto lo convierte en una excelente opción para sistemas donde el espacio de PCB es limitado.

2. Montaje a presión mediante orificio pasante: esta jaula utiliza unEstilo de montaje en PCB con orificio pasante a presión, lo que ayuda a garantizar una fuerte retención mecánica y un rendimiento constante del ensamblaje. La instalación a presión también respalda flujos de trabajo de fabricación confiables en producciones de gran volumen.

3. Construcción de acero inoxidable: La jaula está hecha deAcero inoxidable de 0,25 mm de espesor., proporcionando una estructura mecánica fuerte y duradera. El material ayuda a mantener la estabilidad del conector al tiempo que respalda el rendimiento del blindaje EMI.

4. Estructura blindada EMI: El diseño incluyeResortes EMI internos y externos.para ayudar a reducir la interferencia electromagnética y mejorar la integridad de la señal en aplicaciones de redes sensibles.

5. Cumplimiento de SFP MSA: la jaula está diseñada paraacoplarse con transceptores SFP compatibles con MSA, lo que lo hace adecuado para diseños de plataformas estándar basadas en SFP.

6. Sin tubo de luz: esta versión se suministrasin tubo de luz, que es ideal para aplicaciones que utilizan disposiciones de LED alternativas o que no requieren indicadores ópticos integrados.

2227302-1 Pieza únicaDibujo de jaula SFP

Requisitos de integración y diseño de PCB:

Para garantizar un rendimiento óptimo y un ajuste mecánico, se recomiendan las siguientes especificaciones de PCB:

• Grosor mínimo de PCB (una cara):1,50 mm [0,059 pulgadas]
• Grosor mínimo de PCB (doble cara):3,00 milímetros
• Toma de tierra:Se requieren almohadillas y vías integradas para la conexión a tierra del chasis para mantener los estándares de supresión de EMI.
• Protección ESD:Se envía en un embalaje de bandeja ESD especializado para evitar daños a los componentes durante el transporte y la manipulación.

Notas mecánicas y de montaje

El armazón SFP 2227302-1 está diseñado para un ensamblaje confiable a nivel de placa y un uso a largo plazo. Según las especificaciones suministradas:

• La jaula está hecha deAcero inoxidable de 0,25 mm de espesor.
• El final esmono niquelado
• Se permiten bordes no chapados
• Los pads y vías están pensados ​​comotierra del chasis
• La jaula soportainstalación a presión mediante orificio pasante
• El espesor de PCB recomendado es1,5 milímetros
• El espesor mínimo del tablero es1,50 mm para tableros de una caray3,00 mm para tableros de doble cara

Estos detalles hacen que la jaula sea muy adecuada para sistemas en los que tanto la conexión a tierra eléctrica como la confiabilidad mecánica son importantes.

Preguntas frecuentes sobre la jaula SFP 2227302-1

El2227302-1 Jaula SFPes un conector de jaula SFP de un solo puerto, compacto y de ajuste a presión, diseñado para aplicaciones de redes confiables de alto rendimiento. Conconstrucción de acero inoxidable,Blindaje EMI,montaje a presión con orificio pasante, yCompatibilidad SFP MSA, proporciona una base mecánica y eléctrica sólida para la integración de módulos ópticos.

Si su proyecto requiere unConector de jaula SFP 1x1Con un diseño limpio que ahorra espacio y un rendimiento confiable a nivel de placa, el2227302-1 Jaula SFPes una elección fuerte.

1. ¿Para qué se utiliza la jaula SFP 2227302-1?

La jaula SFP 2227302-1 se utiliza como interfaz mecánica y de blindaje EMI paraTransceptores SFPen equipos de redes y comunicaciones.

2. ¿Es la jaula SFP 2227302-1 compatible con módulos SFP estándar?

Sí. Está diseñado paraacoplarse con transceptores SFP compatibles con MSA.

3. ¿Esta jaula SFP incluye un tubo de luz?

No, esta versión se especifica comosin tubo de luz.

4. ¿Cuál es la velocidad de datos máxima admitida?

La jaula soporta unvelocidad de datos máxima de 4 Gb/s.

5. ¿Cuál es el espesor de PCB recomendado?

El espesor de PCB recomendado es1,5 milímetros.
