Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: ISO 9001,ISO 14001,UL,SGS,REACH168
Número de modelo: 1-2007492-5
Documento: LP21BC01101.pdf
Pago y términos de envío
Cantidad de orden mínima: 10/100/25K
Precio: $0.11-$35
Detalles de empaquetado: 20/Tray
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 350K/Month
Número de pieza: |
1-2007492-5 el año pasado |
Tipo de producto: |
Conjunto de jaula con conector integrado |
Factor de forma: |
SFP+ |
Tipo de jaula: |
Apilado |
Número de puertos: |
2 x 1 |
Velocidad de datos: |
Hasta 16 Gb/s |
Método de terminación: |
A través del agujero - Presión-ajuste |
Protección frente al IME: |
Las agujas EMI internas y externas |
Tubo de luz: |
Incluido |
Temperatura de funcionamiento: |
-55 a 105°C |
Calificación de inflamabilidad: |
UL 94V-0 |
Número de pieza: |
1-2007492-5 el año pasado |
Tipo de producto: |
Conjunto de jaula con conector integrado |
Factor de forma: |
SFP+ |
Tipo de jaula: |
Apilado |
Número de puertos: |
2 x 1 |
Velocidad de datos: |
Hasta 16 Gb/s |
Método de terminación: |
A través del agujero - Presión-ajuste |
Protección frente al IME: |
Las agujas EMI internas y externas |
Tubo de luz: |
Incluido |
Temperatura de funcionamiento: |
-55 a 105°C |
Calificación de inflamabilidad: |
UL 94V-0 |

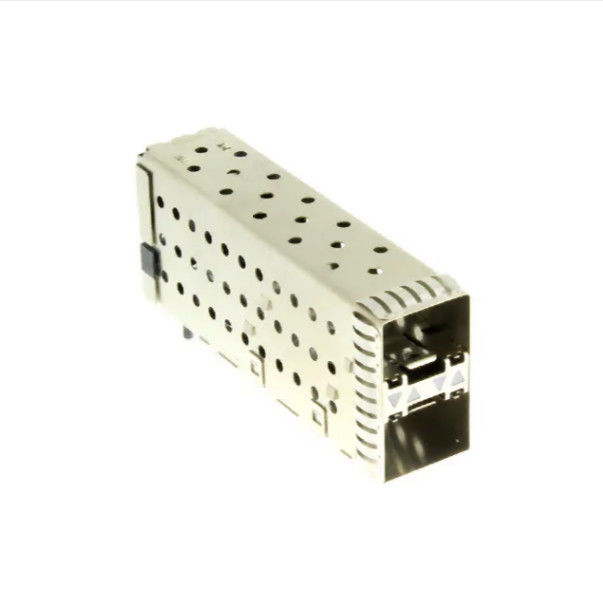

El 1-2007492-5 es un ensamblaje de jaula SFP+ apilada con conector integrado diseñado para aplicaciones de E/S enchufables de alta densidad que requieren un rendimiento de señal fiable, una fuerte contención de EMI y un montaje duradero en PCB. Con una matriz de puertos de 2x1, terminación de ajuste a presión a través de orificio, y construcción mejora de EMI, este ensamblaje de jaula está construido para equipos de redes y comunicaciones compactos donde la estabilidad mecánica y la integridad de la señal son importantes.
Este modelo presenta una jaula de níquel plateado, resortes EMI internos/externos, y un lightpipe incluido, lo que lo convierte en una opción práctica para ingenieros que diseñan sistemas de interconexión avanzados a nivel de placa. Su amplio rango de temperatura de funcionamiento de -55 a 105 °C también admite entornos industriales y de redes exigentes.
| Parámetro | Valor |
|---|---|
| Número de pieza | 1-2007492-5 |
| Tipo de producto | Ensamblaje de jaula con conector integrado |
| Factor de forma enchufable | SFP+ |
| Tipo de jaula | Apilada |
| Configuración de matriz de puertos | 2 x 1 |
| Número de puertos | 2 |
| Número de posiciones | 40 |
| Velocidad de datos máxima | 16 Gb/s |
| Método de terminación a PCB | A través de orificio - Ajuste a presión |
| Longitud del poste y cola de terminación | 3 mm [0.118 in] |
| Línea central (paso) | 0.8 mm [0.032 in] |
| Material de la jaula | Níquel plateado |
| Chapado del área de acoplamiento de contacto | Oro o flash de oro sobre paladio níquel |
| Espesor del chapado de contacto | 0.76 µm |
| Material del chapado de cola | Estaño |
| Grosor recomendado de la PCB | 1.5 mm [0.059 in] |
| Rango de temperatura de funcionamiento | -55 a 105 °C [-67 a 221 °F] |
| Contención de EMI | Resortes EMI internos/externos |
| Aplicación de E/S enchufable | Mejora de EMI |
| Aplicación de circuito | Señal |
| Compatible con disipador de calor | No |
| Lightpipe incluido | Sí |
| Clasificación de inflamabilidad UL | UL 94V-0 |
| Método de embalaje | Caja |
| Sellable | No |
El 1-2007492-5 es ideal para aplicaciones "con mejora de EMI" que requieren transmisión de señales de alta velocidad, que incluyen:
El velocidad de datos máxima de 16 Gb/s hace que este ensamblaje de jaula sea adecuado para implementaciones SFP+ que necesitan un rendimiento confiable de alta velocidad. El rango de funcionamiento de -55 a 105 °C admite el uso en entornos más hostiles, mientras que el material de la jaula de níquel plateado contribuye a una estructura mecánica duradera.
El línea central de 0.8 mm y la disposición de 40 posiciones son detalles importantes para la integración de PCB y mecánica, especialmente al alinear el espaciado del panel frontal y las restricciones a nivel de placa. Para los equipos que trabajan en el ajuste de la carcasa, el enrutamiento de señales y el control de EMI, estos detalles son tan importantes como la especificación eléctrica.
El jaula SFP+ apilada 2x1 1-2007492-5 es un ensamblaje de jaula de ajuste a presión compacto y consciente de EMI, diseñado para aplicaciones de interconexión confiables de alta velocidad. Con construcción de conector integrado, características mecánicas robustas y un amplio rango de temperatura de funcionamiento, es una opción práctica para ingenieros que construyen equipos de redes y comunicaciones densos.
El 1-2007492-5 es un ensamblaje de jaula SFP+ apilada 2x1 con un conector integrado diseñado para aplicaciones de E/S enchufables de alta velocidad.
La velocidad de datos máxima indicada es 16 Gb/s.
Utiliza terminación de ajuste a presión a través de orificio.
Sí. Se especifica como mejora de EMI e incluye resortes EMI internos/externos.
Sí, la especificación indica Lightpipe incluido: Sí.
