Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: JT7-1119NL
Documento: LPJK9093AONL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.5-$2.3
Detalles de empaquetado: BANDEJA
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 500K/Mes
Número de pieza: |
No obstante, la Comisión no ha adoptado ninguna decisión. |
P/N compatible: |
No se puede hacer nada. |
Tipo de productos: |
Conector magnético 10GBASE-T RJ45 |
Configuración de puerto: |
Puerto único 1×1 |
Estilo de montaje: |
A través del Hoyo (THT) |
Capacidad de POE: |
PoE de 4 pares, 90 W |
voltaje de aislamiento: |
2250 VCC |
Revestimiento de contacto: |
Oro de 50 µ" |
Número de pieza: |
No obstante, la Comisión no ha adoptado ninguna decisión. |
P/N compatible: |
No se puede hacer nada. |
Tipo de productos: |
Conector magnético 10GBASE-T RJ45 |
Configuración de puerto: |
Puerto único 1×1 |
Estilo de montaje: |
A través del Hoyo (THT) |
Capacidad de POE: |
PoE de 4 pares, 90 W |
voltaje de aislamiento: |
2250 VCC |
Revestimiento de contacto: |
Oro de 50 µ" |

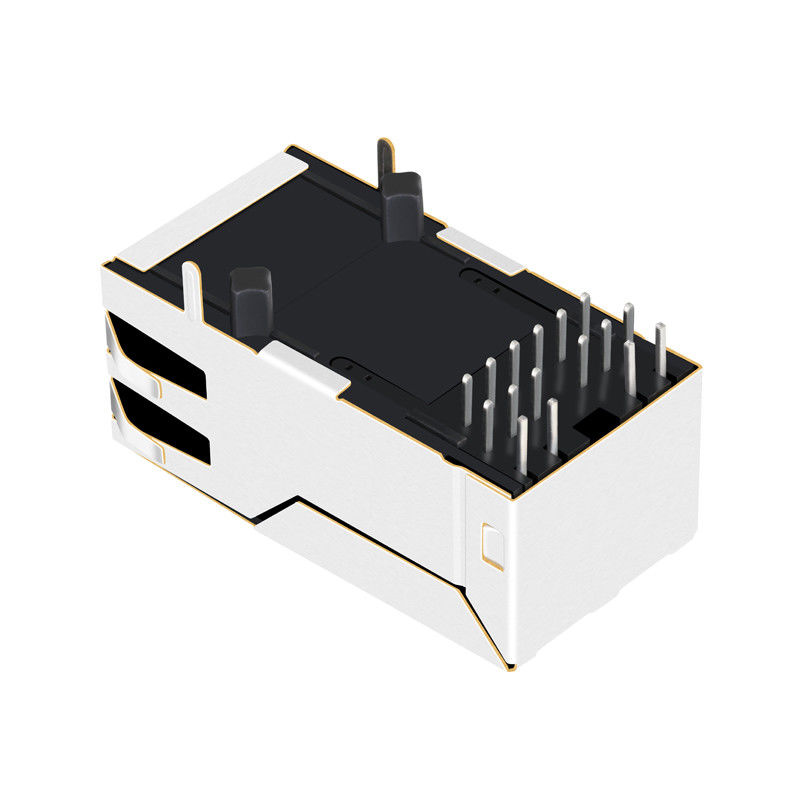

JT7-1119NL es un conector 1x1 10GBASE-T RJ45 con magnéticos integrados, soporte PoE de 4 pares de 90W, aislamiento de 2250V, LEDs verde / amarillo y verde y cumplimiento IEEE 802.3.Ethernet industrial, y equipos de red PoE.
El JT7-1119NL de Pulse Electronics es un conector 10GBASE-T RJ45 de alto rendimiento diseñado para equipos de red de próxima generación.Magnéticos integrados, y robustas capacidades PoE de 4 pares de 90W, este conector de entrada lateral a través de tecnología de agujero (THT) está diseñado para cumplir con las estrictas demandas de las especificaciones IEEE 802.3.50 μ" de revestimiento de contacto con oro para una máxima durabilidad, y una huella compacta en ángulo recto, el JT7-1119NL es la solución ideal para servidores de alta velocidad, switches, routers y estaciones base.
El JT7-1119NL admite implementaciones modernas de Power over Ethernet que requieren una entrega de energía significativamente mayor que las soluciones tradicionales de PoE.
| Parámetro | Valor |
| Tipo de PoE | PoE de cuatro pares |
| Potencia máxima | 90 W |
| Corriente continua | 900 mA por par |
| Corriente de sobretensiones | 1A por par durante 75 ms |
| Categoría | Especificación | Detalles |
|---|---|---|
| General y mecánico | Número de la parte | No obstante, la Comisión no ha adoptado ninguna decisión. |
| Número de puertos | 1x1 (puerto único) | |
| Velocidad | 10GBASE-T | |
| Tipo de paquete | THT (tecnología a través del agujero) | |
| Ángulo de montaje del PCB | Entrada lateral (ángulo derecho) | |
| Orientación de la llave | ¡Agarra el cinturón! | |
| Las dimensiones (L × W × H) | 34.29 mm × 16.51 mm × 13.33 mm (1,350" × 650" × 525") | |
| Duración del pin | 3.43 mm (.135") | |
| Recorte del panel | 17.27 mm × 13.72 mm (.680" ×.540") | |
| Características eléctricas | Ratio de vueltas | 1Se aplicarán las siguientes medidas: |
| Inductancia (OCL) | 120 μH MIN @ 100 kHz, 100 mV | |
| Calificación de PoE | Puesta en marcha de un nuevo sistema de transmisión de energía | |
| Aislamiento de entrada y salida | 2250 VDC MIN @ 60 segundos | |
| Pérdida de inserción | -3,0 dB MAX @ 100 KHz; -2,0 dB MAX (-1,4 dB TYP) @ 1 ~ 400 MHz |
|
| Pérdida de retorno (Z OUT = 100 OHM ± 1%) | -22 dB MIN @ 1~100 MHz; -22 + 20,75×LOG ((f/100) dB MIN @ 100 ~ 500 MHz |
|
| Transmisiones transversales (canales adyacentes) | -28 dB MIN (1~100 MHz) 19 dB MIN (100 a 500 MHz) |
|
| El índice de rechazo del modo común (CMRR) | -26 dB MIN @ 100 ~ 500 MHz | |
| Materiales y revestimiento | Plastificación de la zona de apareamiento de contacto | 50 μ' de oro (Au) sobre 50 μ' MIN de placa inferior de níquel (Ni) |
| Plastificación de cola de soldadura | 200 ‰ 500 μ' 100% de estaño mate | |
| Materiales básicos de los contactos | Fósforo Bronce | |
| Casas de plástico | Material termoplástico, calificación de inflamabilidad UL 94V-0 | |
| Escudo de metal | Las demás aleaciones de cobre | |
| Configuración de los LED | LED izquierdo | Bicolor Verde/amarillo (565-575 nm / 585-595 nm) |
| LED derecho | Verde de un solo color (568 nm) | |
| Válvula de velocidad (V) | 2.1V ~ 2.7V @ 20mA | |
| Disposición de energía (Pd) | Se aplicará el método de medición de la velocidad. | |
| Medio ambiente y soldadura | Temperatura de funcionamiento | Entre 0°C y +70°C |
| Temperatura de almacenamiento | -20 °C a +125 °C | |
| Estado de la RoHS | Sí, cumple con la norma RoHS-6 | |
| Las condiciones de ensamblaje de las partículas son las siguientes: | 245°C Compatible con el ensayo de inmersión y apariencia | |
| Soldadura por oleaje (J-STD-075) | W2, 270°C Máximo a través de la soldadura de onda | |
| La sensibilidad a la humedad (J-STD-020) |
Nivel 1 (MSL 1 - No sensible a la humedad) |
El conector JT7-1119NL 90W PoE RJ45 incluye LEDs de estado integrados para diagnósticos de red simplificados.
| Posición del LED | El color | Función típica |
| LED izquierdo | El verde | Actividad de enlace |
| LED izquierdo | Amarillo | Velocidad/Estado |
| LED derecho | El verde | Estado de energía/enlace |
| Parámetro | Verde (izquierda) | Amarillo (izquierda) | Verde (derecha) |
| longitud de onda | 565-575 nm | 585 a 595 nm | 568 nm |
| Disposición máxima de energía | 105 mW | 105 mW | 68 mW |
| Corriente máxima hacia adelante | Las demás: | Las demás: | 150 mA |
| Válvula de carga de la unidad de carga | 2.2-2.5 V | 2.1-2,5 V |
2.2-2.7V |
El JT7-1119NL cumple lo siguiente:
| Parámetro | Valor |
| Temperatura de funcionamiento | Entre 0°C y +70°C |
| Temperatura de almacenamiento | -20 °C a +125 °C |
| Sensibilidad a la humedad | Nivel 1 |
| Temperatura de la soldadura de onda | Hasta 270 °C |
Buscamos un agente confiableConector 10GBASE-T RJ45 con magnetismo integrado y soporte PoE de 90W?
El JT7-1119NL proporciona una excelente integridad de la señal, una protección de aislamiento robusta y un rendimiento Ethernet comprobado para aplicaciones de red exigentes.Póngase en contacto con nuestro equipo de ingeniería y ventas hoy para obtener precios, muestras, hojas de datos, recomendaciones de PCB y apoyo a la producción en volumen.
JT7-1119NL es un conector RJ45 de un solo puerto 10GBASE-T con magnetismo integrado diseñado para equipos de red Ethernet de alta velocidad que requieren rendimiento de 10 Gigabit y soporte PoE.
El conector admite PoE de 4 pares con una potencia de hasta 90W, lo que lo hace adecuado para aplicaciones PoE ++.
El módulo magnético integrado proporciona un voltaje de aislamiento mínimo de 2250VDC durante 60 segundos.
El producto cumple plenamente con los requisitos ambientales RoHS-6.
Se utiliza comúnmente en switches, routers, puntos de acceso, dispositivos Ethernet industriales, sistemas de vigilancia y otros equipos de red de 10 Gigabit.
