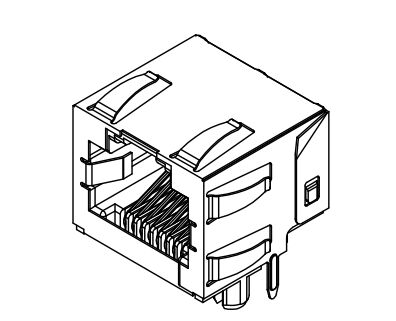

44620-0002 Jack modular RJ45 blindado con función de retención RJ-11

ElNo incluye:es un conector modular invertido de un solo puerto (1x1) de alto rendimiento diseñado para aplicaciones de redes y telecomunicaciones de alta densidad.Con un perfil bajo, orientación en ángulo recto, este conector blindado está diseñado para la durabilidad y la integridad de la señal superior en entornos compactos.

Su destacamentoCaracterística de retención RJ-11proporciona una protección mecánica, evitando la inserción accidental de enchufes RJ-11 o RJ-12 más pequeños que podrían dañar los pines exteriores de la interfaz RJ-45.

Características del conector RJ45 de puerto único sin magnéticos:

Los conectores femeninos Shielded 8P8C RJ45 son componentes confiables para la conexión a la red. Cuenta con un puerto único 1X1 que asegura una inserción fácil y segura en el conector correspondiente.Sin LED es adecuado para dispositivos que no requieren una pantalla de estado visualEste conector blindado RJ45 cumple con las normas RoHS y de sostenibilidad ambiental.

• Diseño invertido (abrazador superior): Optimiza el espacio de las PCB y simplifica la gestión de los cables en recintos estrechos.
• Protección integrada: Cuenta con un escudo de latón con tabs de tierra del panel para proporcionar una excelente protección EMI y puesta a tierra.
• Protección RJ-11 de la bodega: El diseño mecánico previene específicamente daños por inserción incorrecta del tapón.
• Calidad superior del material: Construido con terminales de nylon (UL 94V-0) llenos de vidrio y de bronce de fósforo de alta conductividad.
• Recauchutado confiable: 50 micropulgadas (1,27 $mu$m) de oro seleccionado en el área de contacto garantiza una durabilidad de apareamiento a largo plazo de hasta 500 ciclos.

44620-0002 RJ45 sin magnéticos especificaciones detalladas

Físico y mecánico

Especificaciones eléctricas

Especificaciones de soldadura y medio ambiente

Se trata de una lista de las categorías de productos que se incluyen en el anexo I del Reglamento (UE) n.o 1308/2013.

Conector modular RJ45Cumplimiento y normas

• Reglamento de la FCC:Se ajusta a la parte 68.5 de la FCC para conectores modulares.
• Estándar cosmético:Se ajusta a los requisitos de la clase B de la norma PS-45499-002.
• Especificación del producto:Se aplicarán los siguientes requisitos:.
• Estimulación de las emisiones:Calificación UL 94V-0.

Molex 44620-0002 RJ-45 conector modular invertido FAQ

1. Resumen general del producto

P1: ¿Qué es la "RJ-11 Keepout Feature"?

Este es un diseño mecánico que evita la inserción accidental de un enchufe RJ-11 en el conector RJ-45, protegiendo los pines exteriores sensibles de daños.

P2: ¿Qué significa "Invertido" para este conector?

El conector tiene una orientación de llave superior, la pestaña de bloqueo del cable de apareamiento mira hacia arriba cuando el conector está montado en la PCB.

P3: ¿Este conector está blindado?

Incluye un escudo de latón para protección EMI y paneles de tierra.

2Material y calidad de la construcción

P1: ¿Qué materiales se utilizan?

• En el caso de los vehículos de la categoría M1, el valor de los valores de los vehículos de la categoría M2 será el valor de los valores de los vehículos de la categoría M3 de la categoría M3.
• Terminals: Bronce de fósforo de alto rendimiento
• Escudo: Latón resistente

P2: ¿Cuáles son las especificaciones del revestimiento?

• Área de contacto: Min 50 μin (1,27 μm) Oro
• PC Área de la cola: Min 100 μin (2,54 μm) estaño
• Subplaca: Min 50 μin (1,27 μm) de níquel
• Escudo: 100 μin (2,54 μm) Níquel más de 50 μin (1,27 μm) Plata inferior de cobre

3. Especificaciones técnicas y huella

P1: ¿Cuál es la altura del gato?

Alturas de perfil bajo: 13,46 mm (.530")

P2: ¿Cuál es el grosor de PCB recomendado?

1.57 mm (.062")

P3: ¿Cuáles son las tolerancias de diámetro de agujero para el diseño de PCB?

Diámetro típico del orificio terminal: 0,89 ± 0,08 mm (0,035" ± 0,003")

4. Cumplimiento y normas

P1: ¿Este conector cumple con las regulaciones de la FCC?

Sí, se ajusta a la regla FCC parte 68.5 para conectores modulares.

P2: ¿Cuál es la especificación cosmética?

Se ajusta a los requisitos de la clase B de la especificación de productos cosméticos PS-45499-002.

P3: ¿Estas gafas se pueden apilar?

La capacidad de apilarse de lado a lado se admite para las versiones sin pestañas de panel.

5Envasado y manipulación

P1: ¿Cómo se empaqueta el 44620-0002?

Embalado en bandejas termoformadas según la especificación de Molex PK-43860-005.

P2: ¿Cuál es el rango de temperatura para la soldadura?

Resiste la soldadura en onda hasta 260 °C.
