Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: ARJM11A3-811-AN-ER2-T/ARJM11A1-811-AN-ER2-T
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.5-$3.5
Detalles de empaquetado: BANDEJA
Tiempo de entrega: Archivo
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 180K/Month
número de pieza: |
ARJM11A1-811-AN-ER2-T |
Aplicación: |
base-T 5G |
Terminación: |
Soldadura |
LEDs: |
Opcional |
Estilo del soporte: |
INMERSIÓN/entrada del lado |
número de pieza: |
ARJM11A1-811-AN-ER2-T |
Aplicación: |
base-T 5G |
Terminación: |
Soldadura |
LEDs: |
Opcional |
Estilo del soporte: |
INMERSIÓN/entrada del lado |
1.RJ-45 necesita ser estándar hecho juego de la FCC.
2.Complies con el requisito de los estándares de IEEE802.3af.
El conector 3.RJ-45 integró con el transformador/el resistor de la impedancia/el condensador de alto voltaje.
4.Size lo mismo que conector RJ-45 para ahorrar el espacio del tablero del PWB.
radiación de la EMI 5.Reduced para mejorar funcionamiento de la EMI.
6.Design para la transmisión de la BASE 5G sobre el cable UTP-5.
7.Compliance con requisitos de ROHS.
gama de temperaturas 8.Operating: -40℃ a +85℃
modelo 9.Designing: 【ARJM11A3-811-AN-ER2-T/】 DE ARJM11A1-811-AN-ER2-T
modelo de la producción 10.Mass: 】 De del 【

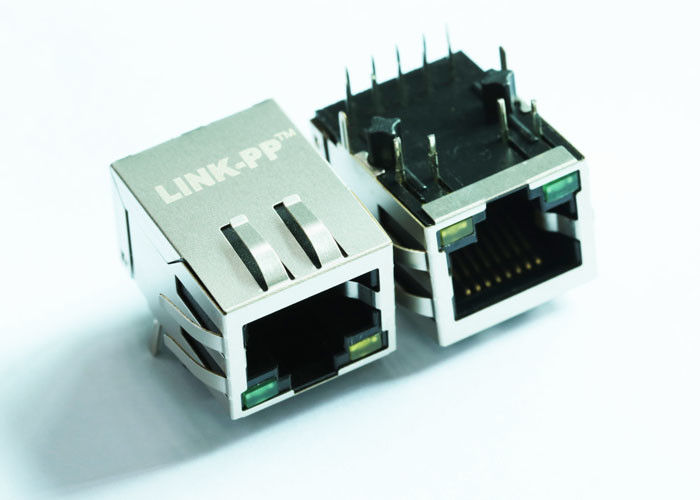

| 1x1 conector con Magnetics integrado de la base-T 5G, LED verde, etiqueta del puerto 8P8C RJ45 Jack abajo, RoHS | |
| Número de parte de LINK-PP | LPJGxxxxNL |
| Número de parte del LLC de Abracon | ARJM11A1-811-AN-ER2-T/ARJM11A3-811-AN-ER2-T |
| Uso-Lan | ETHERNET (no PoE) |
| AutomDX | SÍ |
| Circuito del Bst | SÍ |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Galjanoplastia de acoplamiento del área del contacto | ””/15u del ORO 6u/30u” |
| Corazones por puerto | 8 |
| Diodos | NINGUNOS DIODOS |
| Opción del LED | LED verde |
| Cierre | ETIQUETA abajo |
| Número de puertos | 1X1 |
| PWB | FR4 |
| Ángulo del soporte del PWB | ENTRADA LATERAL |
| PWB que conserva el poste | POSTE DE T |
| Altura del paquete (pulgadas) | 0,535 |
| Altura del paquete (milímetro) | 13,60 |
| Longitud del paquete (pulgadas) | 0,839 |
| Longitud del paquete (milímetro) | 21,30 |
| Anchura del paquete (pulgadas) | 0,626 |
| Anchura del paquete (milímetro) | 15,90 |
| Tipo del Pin | SOLDADURA DE THT |
| RoHS obediente | YES-RoHS-5 CON la VENTAJA EN la EXENCIÓN de la SOLDADURA |
| Búsqueda | SÍ |
| Etiquetas de la EMI del escudo | Con |
| Velocidad | base-T 5G |
| Temperatura | -40°C ~ 85°C |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
Usos para el usuario terminal
Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…
Ventaja competitiva
18 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
Cliente principal
Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......
Uso del ccsme
Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito
