Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: HMU2103NL/HMU2103NLT
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
PN: |
HMU2103NL/HMU2103NLT |
Puerto: |
Individual |
poe: |
sin |
Montaje: |
SMD |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
número de pieza: |
Transformador/obstrucción de BMS |
PN: |
HMU2103NL/HMU2103NLT |
Puerto: |
Individual |
poe: |
sin |
Montaje: |
SMD |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
número de pieza: |
Transformador/obstrucción de BMS |

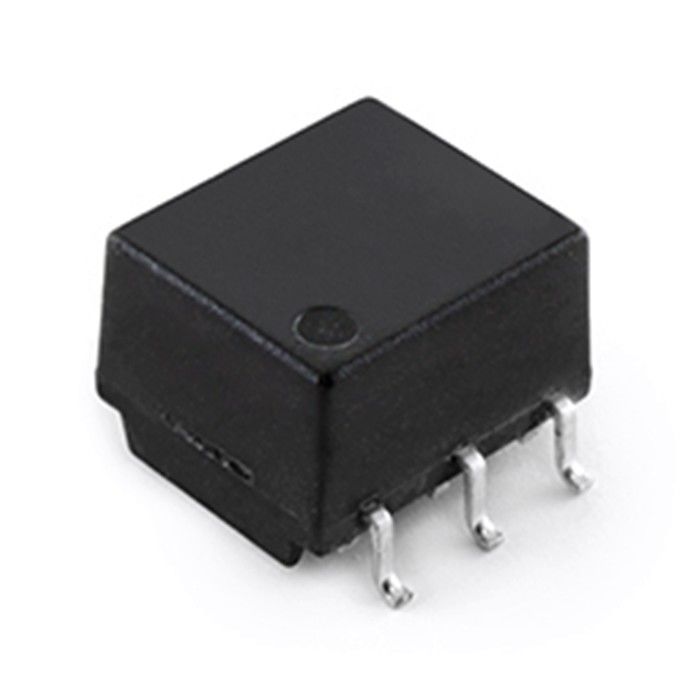

| Transformador de BMS, 2-Ch, 1000 V, +125°C, AEC-Q200 obediente, SMT, Rohs | |
| Número de parte del pulso | HMU2102NL/HMU2102NLT |
| Situación de la parte | Activo |
| Qualitication | Por AEC-Q200 |
| Uso-Lan | Transformador/obstrucción de BMS |
| Construcción | Marco abierto |
| Voltaje del aislamiento | 4300 VDC por 30 segundos |
| Número de canales | 2 |
| Paquete | SMT |
| Resistencia de aislamiento | 400 megaohmios de mínimo |
| Voltaje de funcionamiento | 1000 VDC durante 15 años |
| Inductancia | 150µH minuto, 370µH máximo |
| Rohs obediente | YES-RoHS-6 |
| Temperatura de funcionamiento | - 40℃ A +125℃ |
| Temperatura de almacenamiento | - 50℃ A +125℃ |
| Altura del paquete (pulgadas) | 0,192 |
| Altura del paquete (milímetro) | 4,88 |
| Longitud del paquete (pulgadas) | 0,583 |
| Longitud del paquete (milímetro) | 14,81 |
| Anchura del paquete (pulgadas) | 0,579 |
| Anchura del paquete (milímetro) | 14,7 |
| Ratio de las vueltas | 1,00 el + 2% |
| Polaridad | Por diagrama esquemático |
Módulos del transformador del Lan
Transformadores atados con alambre del pulso de la necesidad de LANs para la transmisión de pulsos rectangulares. Como los transformadores convencionales, los transformadores del pulso consisten en una base con una bobina primaria y secundaria. La separación galvánica sirve proteger los ICs sensibles y los dispositivos conectados contra el prejuicio de DC en la línea.
Porque deben transmitir las ondas del pulso que contienen muchos diversos componentes de la frecuencia resultando del Fourier transforman, sus corazones deben ofrecer pérdidas bajas y prevenir distorsiones de forma de onda del pulso a través de una gama de frecuencia ancha. Para cubrir estas demandas, LINK-PP se ha convertido de los transformadores del pulso del LAN usando de alto rendimiento.
Para suprimir la intrusión o la salida del ruido del común-modo, los transformadores del pulso del LAN se combinan normalmente con las obstrucciones del común-modo para formar un módulo del transformador del pulso.
Este módulo, a su vez, se integra en el conector RJ-45 para formar un módulo de conector (cuadro 1). Así, para el uso en los conectores estándar RJ-45, los transformadores del pulso del LAN deben también ser muy compactos.
Nuestros clientes:
• Texas Instruments
LINK-PP es el proveedor preferido del TI.
Recepción para visitar la página web del TI: http://www.ti.com/tool/beaglebk#0
Usted mirará nuestro logotipo “LINK-PP” en el tablero de BeagleBone.
• Intel
LINK-PP es el proveedor preferido de Intel.
LINK-PP LPJG16314A4NL se utiliza en MinnowBoard máximo de Intel.
FAQ
Q: ¿Cuánto tiempo plazo de expedición?
A: Serie RJ45/RJ11: 12~20 días
Serie de SFP: 25~30 series de los días USB: 7~15 días
Conector: 7~15 días
Q: ¿Cómo puedo conseguir la cita?
A: Es útil que recomendemos el artículo correcto si conocemos sus requisitos del detalle
(del número de LED del puerto, protegido o no-protegido, llevado o dual, con o sin el transformador etc).
El dibujo y la cita serán enviados por consiguiente. Por supuesto, es el mejor si tenemos su dibujo.
Q: ¿Puedo tener muestras?
A: Las muestras están disponibles para la evaluación.
Q: ¿Está el OEM y el ODM disponibles?
A: OEM&ODM son agradables.
