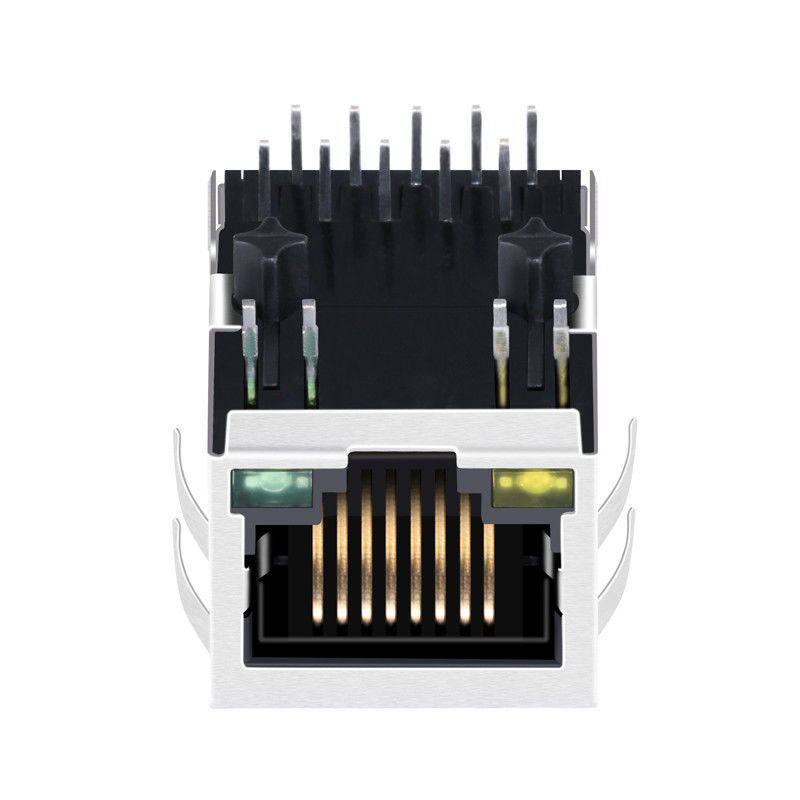

HR861153C RJ45 con magnéticos integrados Características clave

• Número de pieza: HR861153C
• Puertos RJ45: 1×1 Puerto único
• Velocidad Ethernet: 10/100Base-TX
• Soporte PoE: Cumple con IEEE 802.3af
• Magnéticos integrados: Sí
• Tipo de montaje: Orificio pasante (THT)
• Orientación del pestillo: Abajo
• Blindaje EMI: Blindaje metálico con dedos de resorte EMI
• Indicadores LED: Verde y amarillo
• Temperatura de funcionamiento: 0°C a +70°C
• Cumple con RoHS (sin plomo)
• Componente reconocido por UL (Archivo No. E330599)

​

Especificaciones eléctricas (@25°C)

Diseñado para cumplir con los exigentes requisitos de Ethernet y PoE, el HR861153C ofrece un rendimiento eléctrico constante:

• Voltaje de aislamiento: 2250 VCC, 60 segundos, 0,5 mA (J1–8 a P1–7, según IEEE 802.3)
• OCL: ≥ 350 µH a 100 kHz, 100 mV, 8 mADC
• Pérdida de inserción: ≤ -1,0 dB a 1–100 MHz

Pérdida de retorno (mínima)

• 1–30 MHz: -16 dB
• 40 MHz: -14 dB
• 50 MHz: -12 dB
• 60–80 MHz: -10 dB

EMI e integridad de la señal

• Rechazo de modo diferencial a modo común: ≥ -33 dB a 1–100 MHz
• CMRR: ≥ -30 dB a 1–100 MHz
• Diafonía: ≥ -30 dB a 1–100 MHz

HR861153C Especificaciones de los LED

Los dos LED proporcionan una clara indicación visual de enlace, actividad y estado, mejorando el diagnóstico durante la instalación y el mantenimiento.

Especificaciones de materiales de los conectores RJ45 PoE HR861153C

1. Carcasa: PA66 GF, negro, UL94 V-0

2. Inserto: PA66 GF, negro, UL94 V-0

3. Material de contacto: Bronce fosforado, 0,35 mm de grosor

4. Revestimiento de contacto:

• Área de contacto: 30 µin de oro sobre 50 µin de níquel
• Área de soldadura: 100 µin de estaño sobre 50 µin de níquel

5. Blindaje: Latón, 0,20 mm de grosor

6. Revestimiento del blindaje: 30 µin de níquel

Estos materiales aseguran una excelente resistencia a la corrosión, soldabilidad, resistencia mecánica y supresión de EMI.

HR861153C Hoja de datos

Resumen del MagJack RJ45 HR861153C

Embalaje y envío del conector RJ45

Embalaje:

Los conectores RJ45 se embalan en bandejas o tubos seguros para ESD para proteger los contactos, el blindaje y los LED durante la manipulación y el transporte. Cada paquete está claramente etiquetado con el número de pieza, la cantidad, el código de lote/fecha y el cumplimiento de RoHS.

Envío:

Los productos se envían en cajas de exportación reforzadas con protección antiestática y de absorción de impactos.
Los métodos de envío disponibles incluyen DHL, FedEx, UPS, flete aéreo y flete marítimo, que admiten tanto muestras como pedidos al por mayor.

Plazo de entrega:

• Muestras: 3–5 días laborables
• Producción en masa: 2–3 semanas
