Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: Se aplicará el procedimiento siguiente:
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.09-$1.85
Detalles de empaquetado: Opcional
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000000/mes
P/N: |
Se aplicará el procedimiento siguiente: |
Velocidad de datos: |
10/100/1000Base-T |
Inductancia primaria: |
≥350 µH (a 100 kHz) |
Aislamiento: |
≥2250 VCC |
LED: |
Izquierda (amarillo), derecha (verde) |
Ancho de paquete: |
16.00 mm |
Longitud del paquete: |
16,82 milímetros |
Altura del paquete: |
16,90 milímetros |
P/N: |
Se aplicará el procedimiento siguiente: |
Velocidad de datos: |
10/100/1000Base-T |
Inductancia primaria: |
≥350 µH (a 100 kHz) |
Aislamiento: |
≥2250 VCC |
LED: |
Izquierda (amarillo), derecha (verde) |
Ancho de paquete: |
16.00 mm |
Longitud del paquete: |
16,82 milímetros |
Altura del paquete: |
16,90 milímetros |

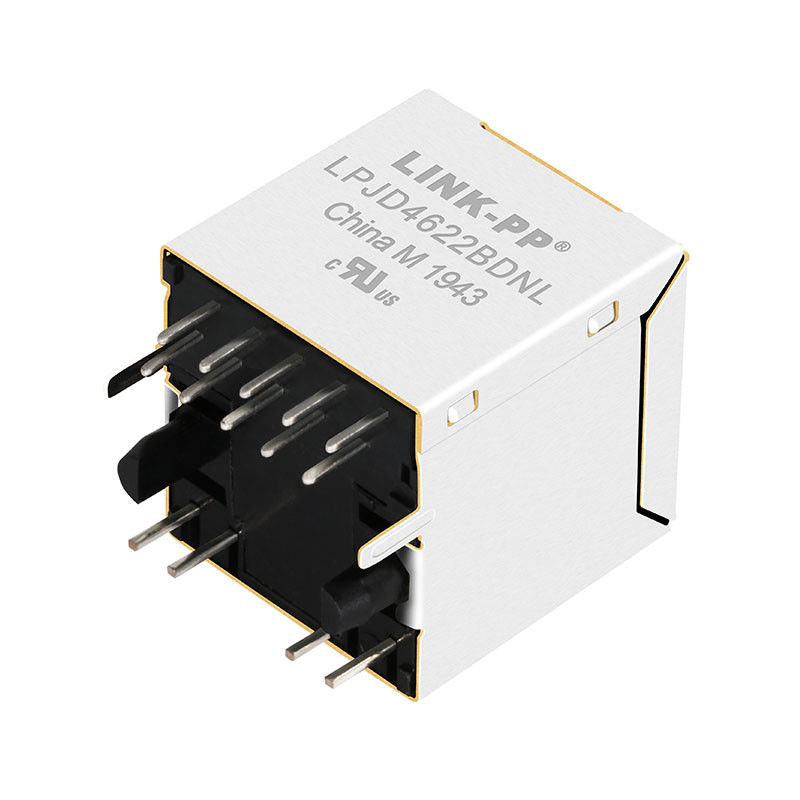

El conector RJ45 vertical JXD2-0015NL (LPJD4622BDNL) es una interfaz de red premium de alto rendimiento diseñada para aplicaciones de PCB de entrada superior con espacio limitado. Diseñado para una red robusta, este conector de orificio pasante (THT) de 1 puerto (1x1) integra sistemas magnéticos Gigabit para admitir velocidades Base-T 10/100/1000 con capacidades AutoMDIX.
Construido para soportar entornos exigentes, el JXD2-0015NL presenta un rango de temperatura de funcionamiento industrial de **-40 °C a +85 °C**, un revestimiento de contacto de oro superior de 30 micropulgadas y blindaje de latón de alta resistencia. Es la opción ideal para enrutadores industriales, puertas de enlace de IoT, placas base integradas y equipos de telecomunicaciones.
| Categoría | Parámetro | Especificación |
|---|---|---|
| Propiedades mecánicas y físicas | Número de pieza | JXD2-0015NL |
| Paquete / Montaje | Tecnología Through-Hole (THT), entrada superior | |
| Dimensiones (Ancho × Largo × Alto) | 16,00 mm × 16,82 mm × 16,90 mm | |
| Material de la carcasa | Termoplástico, retardante de llama UL94 V-0 | |
| Material del escudo | Latón con niquelado | |
| Material de contacto | Bronce fosforado | |
| Revestimiento de contacto | Chapado en oro selectivo, 30 μin mín. | |
| Número de puertos | 1×1 | |
| Clasificación PoE | Sin PoE | |
| Características eléctricas y magnéticas | Estándar Ethernet | 10/100/1000Base-T, MDIX automático |
| Relación de giro (@100kHz) | 1:1 ±5% (los cuatro pares) | |
| Inductancia primaria (OCL) | ≥350 μH a 100 kHz, 0,1 V, polarización de 8 mA CC | |
| Resistencia CC | ≤1,2 Ω | |
| Pérdida de inserción | 1–100 MHz: ≤ -1,0 dB 100–125 MHz: ≤ -1,2 dB | |
| Pérdida de devolución | 1–40MHz: ≥ -16dB40–60MHz: ≥ -12dB60–80MHz: ≥ -10dB80–100MHz: ≥ -8dB | |
| Diafonía (1–100 MHz) | ≥ -30dB | |
| Atenuación de modo común (1–100MHz) | ≥ -30dB | |
| Voltaje de aislamiento | 2250 VCC (lado físico a lado de línea) | |
| Especificaciones LED | LED izquierdo (lado J8) | Amarillo |
| Longitud de onda | 590nm | |
| voltaje directo | Tipo de 2,1 V. / 2,5 V máx. | |
| LED derecho (lado J1) | Verde | |
| Longitud de onda | 565 nm | |
| voltaje directo | Tipo de 2,2 V. / 2,4 V máx. | |
| Condición de prueba | Corriente directa de 20 mA | |
| Límites ambientales y de soldadura | Temperatura de funcionamiento | -40°C a +85°C |
| Temperatura de almacenamiento | -40°C a +85°C | |
| Soldadura por ola recomendada | 260°C pico, 10 segundos máx. | |
| Cumplimiento y estándares | Cumplimiento de RoHS | Sí (RoHS-5) |
| Estándar del conector | Conector RJ45 compatible con FCC Parte 68 | |
| Instalación recomendada | Recorte de panel sugerido | ≥16,35 mm (ancho) × ≥17,20 mm (alto) |
| Diseño de PCB | Huella de orificio pasante con pestañas protectoras y área de exclusión |
Este conector RJ45 vertical es ideal para aplicaciones Ethernet con limitaciones de espacio. Los usos típicos incluyen dispositivos de red industriales y de consumo, como miniconmutadores, enrutadores, cámaras IP, puntos de acceso y módulos de red integrados. El diseño de entrada superior simplifica el enrutamiento de cables en gabinetes estrechos y placas resistentes, mientras que el magnético y el blindaje integrados garantizan una alta calidad de señal y rendimiento EMI. Proporciona una interfaz profesional y confiable para Gigabit Ethernet en servidores, enrutadores y hardware de control industrial.
Los conectores RJ45 verticales (conectores RJ45 de entrada superior) están diseñados para aplicaciones de PCB donde el espacio es limitado y el cable Ethernet se conecta desde arriba. Este conector de un solo puerto integra el magnético Ethernet (transformador 1:1) y LED duales para indicación de estado, y admite redes IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet). Estos conectores son comunes en enrutadores, conmutadores, puntos de acceso y controladores industriales compactos donde el área de la placa es limitada pero hay espacio libre vertical disponible. El siguiente ejemplo muestra un conector RJ45 8P8C vertical típico con orientación de entrada superior.
El JXD2-0015NL es un conector RJ45 vertical de un solo puerto con magnético integrado diseñado para aplicaciones Ethernet 10/100/1000Base-T. Se utiliza comúnmente en enrutadores, conmutadores, controladores industriales, puntos de acceso y equipos de red integrados.
Sí. Este conector admiteGigabit Ethernet 1000Base-Ty también es adecuado para aplicaciones compatibles con versiones anteriores de 10/100Base-T.
Sí. El JXD2-0015NL incluye componentes magnéticos integrados que ayudan a simplificar el diseño de PCB, mejorar la integridad de la señal y admitir los requisitos de aislamiento de Ethernet.
se utilizaTecnología de orificio pasante (THT)con unentrada superior verticalorientación, lo que lo convierte en una buena opción para diseños compactos donde el cable se conecta desde arriba de la PCB.
Sí. El conector está diseñado para10/100/1000Base-T con Auto-MDIX, lo que ayuda a que el puerto de red se ajuste automáticamente para conexiones de cable directo o cruzado.
Este conector incluyeLED duales: aLED amarillo en el lado J8y unLED verde en el lado J1. Estos LED se utilizan normalmente para indicación de enlace y actividad.
No. El producto está clasificado comoSin PoE, por lo que no está diseñado para aplicaciones de alimentación a través de Ethernet.
El rango de temperatura de funcionamiento es-40°C a +85°C, lo que lo hace apto para entornos industriales y comerciales.
El área de contacto de contacto está revestida conOro de 30 micropulgadas, lo que ayuda a mejorar la conductividad y la confiabilidad del contacto a largo plazo.
Sí. EsCumple con RoHSy cumple con los requisitos ambientales para la fabricación con restricción de plomo.
El conector mide16,00 mm (ancho) × 16,82 mm (largo) × 16,90 mm (alto), lo que lo hace lo suficientemente compacto para diseños de PCB que ocupan poco espacio.
Por lo general, se instala en PCB habilitadas para Ethernet que requieren unaPuerto vertical RJ45 con magnético integrado e indicadores LED, especialmente en redes y equipos industriales.
