Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: HR911157C
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.05-$1.28
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Entre 3 y 5 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4200K-PCS/Month
Tipo de producto: |
El conector HR911157C 8P8C RJ45 |
Número de puertos: |
1x1 |
Velocidad: |
10BASET, 100BASE-TX |
Orientación del cierre: |
Bajo. |
Tipo de montaje: |
A través del Hoyo (THT) |
Opción LED: |
Verde / Amarillo |
Tipo de producto: |
El conector HR911157C 8P8C RJ45 |
Número de puertos: |
1x1 |
Velocidad: |
10BASET, 100BASE-TX |
Orientación del cierre: |
Bajo. |
Tipo de montaje: |
A través del Hoyo (THT) |
Opción LED: |
Verde / Amarillo |

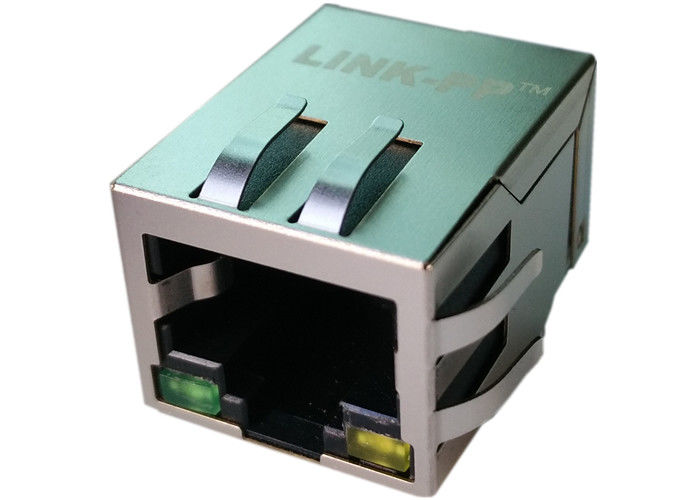

El LPJ0017GENL es un conector 8P8C RJ45 de un solo puerto con magnéticos 10/100 Base-T integrados fabricados por LINK-PP International Technology Co., Limited.Este conector combina el conector físico RJ45 con componentes magnéticos integrados (transformadores) necesarios para el acondicionamiento y aislamiento de la señal EthernetCuenta con indicadores LED duales (verde y amarillo) y está diseñado para varias aplicaciones de red, incluidos dispositivos SOHO (Small Office / Home Office), implementaciones LAN en placa base, centros,y interruptores.
El diseño de magnetismo integrado ofrece ventajas al eliminar la necesidad de componentes de transformadores separados, reducir el número de componentes, simplificar el diseño del PCB y ahorrar valioso espacio en la placa.Esto hace que el LPJ0017GENL sea una solución eficiente para diseños de espacio limitado que requieren conectividad Ethernet.
|
Conector RJ45 de puerto único con magnetismo integrado 10/100 Base-T, LED verde/amarillo, Tab Down, RoHS |
|
|
Número de la parte LINK-PP |
Los datos de los datos de los Estados miembros deben estar disponibles. |
|
Número de la parte |
Se trata de un sistema de gestión de la calidad. |
|
Aplicación-Lan |
ETHERNET ((No PoE) |
|
AutomDX |
- Sí, es cierto. |
|
Circuito Bst |
- Sí, es cierto. |
|
Configuración RX |
T,C |
|
Configuración TX |
T,C |
|
Plastificación de la zona de apareamiento de contacto |
Oro de 6"/15"/30" |
|
Núcleos por puerto |
4 |
|
Diodos |
No hay diodos |
|
Opción LED |
Verde/amarillo |
|
El cierre |
La pestaña abajo. |
|
Número de puertos |
1X1 |
|
Los PCB |
Frutas y verduras |
|
Ángulo de montaje del PCB |
Entrada lateral |
|
Punto de retención de PCB |
T POST |
|
Altura del paquete (pulgadas) |
0.531 |
|
Altura del envase (mm) |
13.50 |
|
Duración del paquete (pulgadas) |
0.839 |
|
Duración del paquete (mm) |
21.30 |
|
Ancho del paquete (pulgadas) |
0.630 |
|
Ancho del paquete (mm) |
16.00 |
|
Tipo de pin |
El Soldado |
|
Conforme con la Directiva RoHS |
No obstante lo dispuesto en el apartado 2, el fabricante podrá utilizar el sistema de protección de la seguridad de los vehículos. |
|
Buscar |
- Sí, es cierto. |
|
Tablas de EMI del escudo |
Con el |
|
Velocidad |
10/100 BASE-T |
|
Temperatura |
0 a 70 °C |
|
Se convierte en relación RX |
1CT:1CT |
|
Se convierte en relación TX |
1CT:1CT |
El LPJ0017GENL está optimizado para aplicaciones 10/100 Base-T Ethernet.garantizar la integridad de la señal a través de la barrera de aislamientoLa inductancia primaria se especifica como mínimo en 350 μH a 100 MHz con un sesgo de corriente continua de 0,1 V 8 mA, suficiente para mantener la calidad de la señal en aplicaciones Ethernet.
El conector demuestra un excelente rendimiento en todos los parámetros eléctricos clave.garantizar que la intensidad de la señal se mantenga en todo el rango de frecuencia utilizado por Ethernet 10/100Las especificaciones de pérdida de retorno varían según la banda de frecuencia (-18dB a 1-30 MHz, -16dB a 40 MHz, -14dB a 50 MHz y -12dB a 60-80 MHz), asegurando que los reflejos de la señal se mantengan al mínimo,reducción de los errores de datos.
El intercambio entre pares de señales está bien controlado, con especificaciones que van desde -45 dB a 30 MHz hasta -35 dB a 100 MHz, lo que proporciona una excelente separación de canales.el rechazo del modo común oscila entre -35 dB a 30 MHz y -25 dB a 100 MHzEl aislamiento está calificado en 1500Vrms (prueba de hipo), proporcionando una protección robusta contra las sobretensiones y garantizando la seguridad en diversas aplicaciones.
En elEnlace-PP, nos especializamos en soluciones RJ45 de alto rendimiento adaptadas a las demandas de redes modernas:
