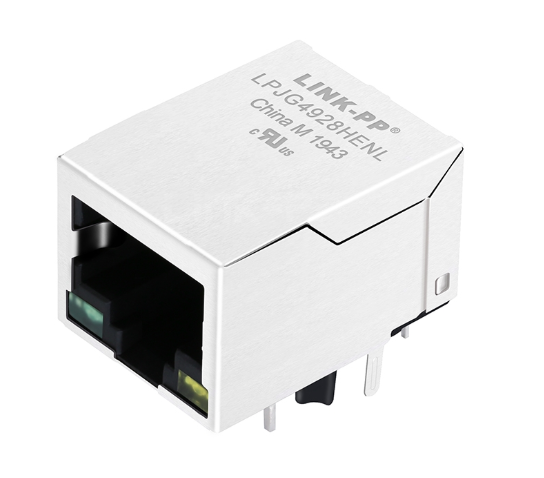

Conector LPJG4928HENL 1000 Base-T PoE+ RJ45 con puerto LED 1x1

LPJG4928HENL es un conector RJ45 de un solo puerto 1000 Base-T con magnetismo integrado para aplicaciones PoE +. A través del agujero, ángulo recto, 10P8C, LEDs verde / amarillo, rango de temperatura industrial.

Características clave deSe trata de una serie de medidas que se aplican a las empresas de la Unión Europea.Se aplican las reglas siguientes:

1. Rendimiento de Gigabit: admite velocidades de 10/100/1000 Base-T Ethernet para aplicaciones de gran ancho de banda.
2. Capacidad avanzada de PoE+:Compatible con el IEEE 802.3, manejando hasta 720mA @ 57VDC de corriente continua en los pines PSE.
3. Confiabilidad industrial: Funciona perfectamente en temperaturas extremas de -40°C a +85°C.
4. Diseño integrado: Magnetismo incorporado (proporción de giro 1CT: 1CT) reduce la huella de PCB y simplifica el enrutamiento.
5. Indicadores de estado visuales:LED integrados izquierdo (verde) y derecho (amarillo) para una fácil vigilancia del estado de la red.
6. Construcción robusta:*Escudo EMI de acero inoxidable y carcasa PBT con clasificación UL94V-0 garantizan durabilidad y seguridad.

Especificaciones deSe aplicará el método siguiente:

1Especificaciones generales del producto

2. Especificaciones eléctricas (@25°C)

3Especificaciones del material y del medio ambiente

1. Temperatura de funcionamiento:-40°C a +85°C (grado industrial)
2. Material de la carcasa:PBT termoplástico + 30% de fibra de vidrio (con calificación UL94V-0)
3. Material de contacto:Fósforo bronce (C5210R-EH), de 0,35 mm de espesor
4. Plastificación de contacto:El oro sobre el área de apareamiento será mínimo 6 μ"
5. Material del alfiler:El material utilizado para la fabricación de las placas de aluminio es el aluminio.
6. Temperatura de soldadura en onda:** 265°C MAX durante 5 segundos

Se aplicará el método de ensayo de la composición de las partículas de aluminio.

Indicador LED LPJG4928HENL Detalles

El LPJG4928HENL incluyeIndicadores de doble LEDapoyar el seguimiento visual intuitivo del estado.

LED izquierdo

• El color:El verde
• longitud de onda máxima:565 nm
• Válvula de carga de la unidad:1.8·2.6V @ 20mA
• Corriente inversa:10 μA máximo @ 5V

LED derecho

• El color:Amarillo
• longitud de onda máxima:585 nm
• Válvula de carga de la unidad:1.8·2.6V @ 20mA
• Corriente inversa:10 μA máximo @ 5V

Estos LED ayudan a proporcionar visibilidad de enlace, actividad o estado en los diseños de equipos Ethernet.

Aplicaciones de PoE Magjack

El LPJG4928HENL está diseñado con precisión para telecomunicaciones, hardware de red y equipos de comunicación industrial, incluidos:

• Equipo de SOHO:Modems ADSL, enrutadores y pasarelas.
• Red empresarial:Interruptores de red, centros y inyectores PoE.
• Sistemas integrados:Diseños de LAN en la placa base (LOM).
• IoT industrial:controladores de edificios inteligentes y cámaras IP/puntos de acceso con PoE+.

¿Por qué elegir los conectores LINK-PP RJ45?

LINK-PP es un fabricante mundial de componentes de red confiable, que ofrece un rendimiento superior, un suministro estable y un valor excepcional.Los conectores LINK-PP RJ45 están diseñados para una conectividad Ethernet confiable en redesCon magnetismo integrado, rendimiento eléctrico estable y construcción duradera, ayudan a simplificar el diseño de PCB al tiempo que garantizan la fiabilidad de la red a largo plazo.

Ventajas clave de LINK-PP RJ45

1. Magnetismo integrado de ahorro de espacio:Los transformadores incorporados simplifican su BOM, ahorran espacio crítico en PCB y mejoran significativamente el rendimiento de EMI/crosstalk.
2. Rango completo:Desde 10/100M estándar hasta 10G Base-T de alta velocidad, con soporte completo para PoE, PoE + y PoE ++(hasta 90W) aplicaciones.
3. Sustituciones sin fisuras: alternativas exactas de pin a pin para las principales marcas heredadas (Pulse, Halo, Wurth, etc.), ayudándole a superar la escasez de la cadena de suministro sin rediseños de PCB.
4. Confiabilidad certificada: Construido con materiales de primera calidad (contatos dorados, escudos de acero inoxidable) y respaldado por certificaciones UL, RoHS y REACH.
5. Valor directo de fábrica: Como fabricante original, ofrecemos precios competitivos, control de calidad automatizado y tiempos de entrega rápidos.
6. Compatibilidad PHY experta: soporte FAE gratuito para garantizar que nuestros RJ45 coincidan perfectamente con los chips PHY elegidos (Realtek, Broadcom, TI, Marvell, etc.).
